Instrukcja obsługi modułu SFP+ Televes 769214 10GbE
Szybki przewodnik po instalacji i obsłudze modułu światłowodowego SFP+ Televes 769214 10GbE. Dowiedz się, jak bezpiecznie podłączyć urządzenie, czyścić złącza oraz poznaj parametry techniczne.
Spis treści

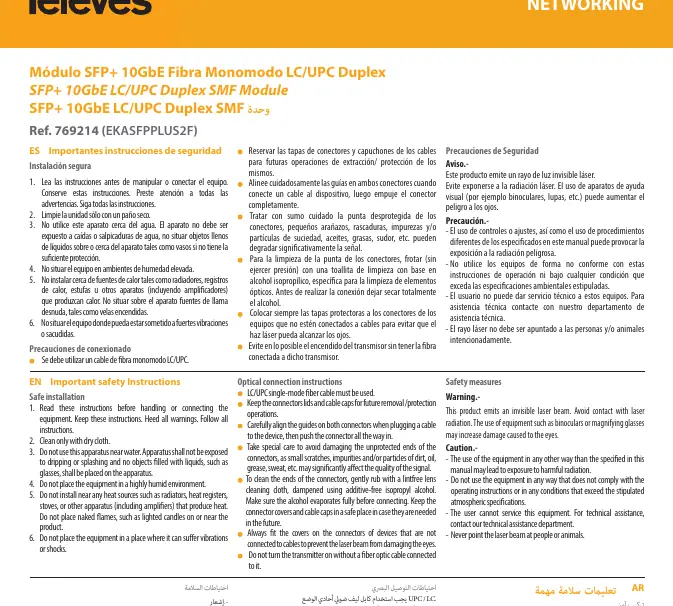

Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

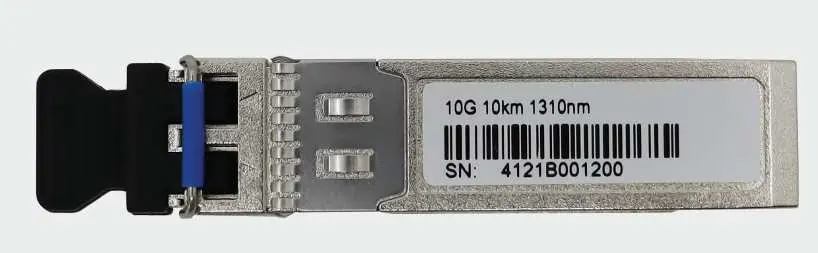

Moduł Televes 769214 to wysokowydajny transceiver SFP+ 10GbE przeznaczony do transmisji danych światłowodowych na odległość do 10 km. Urządzenie emituje niewidzialną wiązkę lasera, dlatego należy zachować szczególną ostrożność podczas obsługi. Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
Instalacja i podłączenie
Przed przystąpieniem do instalacji należy zapoznać się z poniższymi zasadami:
- Do połączenia wymagany jest kabel światłowodowy typu LC/UPC single-mode.
- Podczas podłączania kabla należy dokładnie wyrównać prowadnice na obu złączach, a następnie wsunąć wtyk do oporu.
- Nie należy włączać nadajnika bez podłączonego kabla światłowodowego.
- Zawsze zakładaj zaślepki ochronne na złącza urządzeń, które nie są aktualnie podłączone do kabli, aby zapobiec wydostawaniu się wiązki lasera.
Konserwacja i czyszczenie
Czystość złączy ma kluczowe znaczenie dla jakości sygnału. Nawet drobne zarysowania, kurz, tłuszcz czy pot mogą znacząco pogorszyć transmisję danych.
- Do czyszczenia końcówek złączy używaj wyłącznie ściereczki bezpyłowej nasączonej alkoholem izopropylowym.
- Czyść delikatnie, bez wywierania nacisku.
- Przed podłączeniem upewnij się, że alkohol całkowicie wyparował.
- Zachowaj zaślepki ochronne złączy i kabli na wypadek konieczności demontażu lub ochrony w przyszłości.
Bezpieczeństwo
Urządzenie emituje niewidzialne promieniowanie laserowe. Unikaj bezpośredniego kontaktu z wiązką. Używanie przyrządów optycznych (np. lornetek, lup) może zwiększyć ryzyko uszkodzenia wzroku. Nigdy nie kieruj wiązki lasera w stronę ludzi ani zwierząt. Użytkownik nie może samodzielnie serwisować urządzenia; w razie problemów należy skontaktować się z działem wsparcia technicznego Televes.
Dane techniczne
- Prędkość transmisji: 10,3125 Gbps
- Długość fali: 1310 nm (laser DFB)
- Zasięg: do 10 km (światłowód 9/125 µm SM)
- Złącze: LC/UPC Duplex
- Napięcie zasilania: 3,3 V (zakres 3,14 - 3,47 V)
- Temperatura pracy: 0°C do 70°C
Praktyczna pomoc
Typowe problemy
Degradacja sygnału lub błędy transmisji
Sprawdź czystość końcówek złączy. Wyczyść je ściereczką bezpyłową z alkoholem izopropylowym.
Ryzyko uszkodzenia wzroku
Nigdy nie patrz bezpośrednio w złącze modułu ani nie kieruj wiązki lasera na ludzi lub zwierzęta.
Przed użyciem
- Upewnij się, że posiadasz kabel światłowodowy LC/UPC single-mode.
- Sprawdź, czy złącza są wolne od zanieczyszczeń i zarysowań.
- Zdejmij zaślepki ochronne dopiero przed samym podłączeniem.
- Upewnij się, że środowisko pracy mieści się w zakresie temperatur 0-70°C.
Parametry w praktyce
- 10.3125 Gbps
- Maksymalna prędkość transmisji danych obsługiwana przez moduł.
Zgodność modelu
- Wymaga kabla światłowodowego LC/UPC single-mode.
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
