Przenośny kabel do ładowania pojazdów elektrycznych Roline 10A
Szybki przewodnik po przenośnym kablu do ładowania pojazdów elektrycznych Roline 10A. Dowiedz się, jak obsługiwać urządzenie, zmieniać natężenie prądu, rozumieć wskaźniki na ekranie OLED oraz jak bezpiecznie korzystać z ładowarki.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przenośny kabel do ładowania pojazdów elektrycznych Roline (Mode 2, Type 2) służy do ładowania samochodów elektrycznych z gniazdka sieciowego. Urządzenie wyposażone jest w ekran OLED o przekątnej 0.6 cala, który wyświetla aktualny prąd, czas ładowania oraz temperaturę. Ładowarka posiada 11 wbudowanych zabezpieczeń, w tym ochronę przed przepięciem, podnapięciem, przegrzaniem oraz upływem prądu.
Opis urządzenia i parametry techniczne
Urządzenie składa się z wtyczki, kabla zasilającego, skrzynki sterującej (IC-CPD) oraz złącza pojazdu. Kluczowe parametry techniczne:
- Napięcie znamionowe: 250V AC
- Prąd znamionowy: 10A
- Moc: 2.3kW
- Temperatura pracy: od -30°C do +50°C
- Stopień ochrony: IP67 (skrzynka sterująca), IP54 (złącze pojazdu)
- Siła wkładania:<100N
- Trwałość mechaniczna: >10000 cykli
Obsługa i sterowanie
Skrzynka sterująca posiada dwa przyciski umieszczone na górnej obudowie:
- Przycisk rezerwacji czasu ładowania: Służy do ustawiania opóźnienia lub harmonogramu ładowania.
- Przycisk zmiany natężenia prądu: Pozwala na przełączanie między dostępnymi wartościami natężenia (6A/10A).
Wskaźniki pracy i statusy

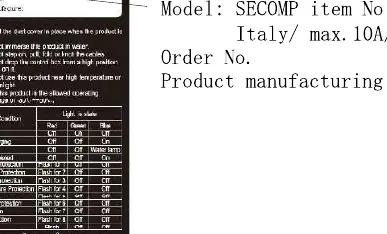

Ekran OLED oraz wskaźniki LED informują o stanie pracy urządzenia:
- Ready for Charging: Gotowość do ładowania.
- Charging: Trwa proces ładowania.
- Charging Completed: Ładowanie zakończone.
- Statusy błędów: Urządzenie sygnalizuje błędy takie jak przepięcie, podnapięcie, przegrzanie, upływ prądu (AC/DC) oraz błędy uziemienia.
Bezpieczeństwo i ostrzeżenia
Przestrzeganie poniższych zasad jest niezbędne dla bezpiecznego użytkowania:
- Nie zanurzaj urządzenia w wodzie.
- Nie ciągnij za kabel i nie wywieraj na niego nacisku.
- Nie używaj urządzenia, jeśli kabel lub obudowa są uszkodzone.
- Upewnij się, że gniazdko elektryczne jest prawidłowo uziemione.
- Nie używaj adapterów ani przedłużaczy.
- Nie wkładaj palców do złącza ładowania.
- Urządzenie powinno być używane wyłącznie z pojazdami elektrycznymi spełniającymi odpowiednie specyfikacje.
Informacje o producencie
Roline
Praktyczna pomoc
Typowe problemy
Ładowarka nie rozpoczyna ładowania
Sprawdź, czy wtyczka jest poprawnie włożona do gniazdka i czy gniazdko posiada sprawne uziemienie.
Sygnalizacja błędu na ekranie
Sprawdź, czy nie wystąpiło przegrzanie (odłącz i pozwól ostygnąć) lub czy parametry sieci (napięcie) są w normie.
Uszkodzenie kabla
W przypadku stwierdzenia uszkodzenia kabla lub obudowy, natychmiast zaprzestań używania urządzenia.
Przed użyciem
- Sprawdź, czy gniazdko elektryczne jest uziemione.
- Upewnij się, że wtyczka i złącze są suche i czyste.
- Sprawdź stan kabla pod kątem przetarć lub uszkodzeń.
- Upewnij się, że nie używasz przedłużaczy ani adapterów.
- Sprawdź, czy temperatura otoczenia mieści się w zakresie -30°C do +50°C.
Ilustracje i schematy
- Przyciski na górze skrzynki sterującej służą do zmiany natężenia prądu oraz ustawiania czasu ładowania.
- Ekran OLED wyświetla parametry ładowania w czasie rzeczywistym.
Zgodność modelu
- Urządzenie przeznaczone do pojazdów elektrycznych ze złączem typu 2.
- Wymaga gniazdka sieciowego z uziemieniem.
