Instrukcja obsługi ładowarki EV Maverick MES-EV-LH-SG80 / DG80 / DG40

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy ładowarek EV serii MES-EV-LH (modele MES-EV-LH-SG80, MES-EV-LH-DG80, MES-EV-LH-DG40). Urządzenie jest przeznaczone do ładowania pojazdów elektrycznych (EV/PHEV) niewymagających wentylacji podczas ładowania. Przed instalacją należy upewnić się, że instalacja elektryczna jest zgodna z lokalnymi przepisami (np. NEC) i posiada odpowiednie zabezpieczenia.

Opis urządzenia i wymiary

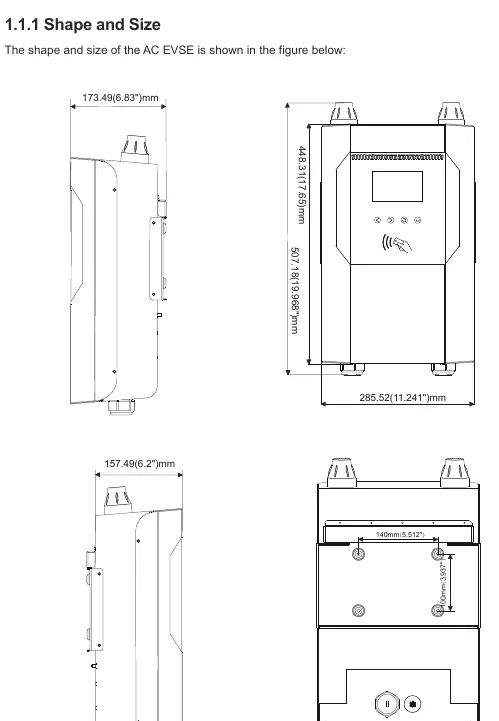

Ładowarka posiada obudowę typu 4 (IK08) przystosowaną do pracy w temperaturach od -30°C do 50°C. Wymiary urządzenia wynoszą około 285.5 x 468.4 x 173.5 mm. Urządzenie wyposażone jest w ekran LCD 4.3 cala, wskaźnik LED RGB oraz przyciski dotykowe.

Instalacja na ścianie

Montaż powinien odbywać się w miejscu wentylowanym, chronionym przed bezpośrednim nasłonecznieniem i deszczem. Należy zachować odpowiednie odstępy montażowe (min. 200mm po bokach, 300mm powyżej/poniżej). Proces instalacji obejmuje:

• Wyznaczenie otworów montażowych na ścianie.
• Wywiercenie otworów i montaż wsporników.
• Zawieszenie korpusu ładowarki na płycie montażowej.
• Zabezpieczenie urządzenia śrubami.

Podłączenie elektryczne

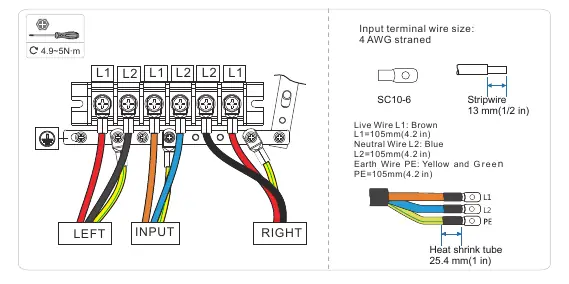

Podłączenie zasilania wymaga przewodu o odpowiednim przekroju (4 AWG). Należy zdjąć pokrywę dekoracyjną i pokrywę okablowania, a następnie podłączyć przewody L1, L2 i PE zgodnie ze schematem. Należy upewnić się, że połączenia są dokręcone z odpowiednim momentem obrotowym (4.9-5N·m dla zacisków wejściowych).

Konfiguracja sieci WIFI

Aby skonfigurować połączenie internetowe:

1. Włącz ładowarkę i połącz laptopa z hotspotem o nazwie "ECA-NH" (bez hasła).
2. Otwórz przeglądarkę i wpisz adres IP 192.168.4.1.
3. Zaloguj się, używając hasła (PIN Code) z etykiety na urządzeniu.
4. Wprowadź dane sieci WIFI i zapisz ustawienia, a następnie zrestartuj urządzenie.

Obsługa ładowarki

Ładowanie można rozpocząć poprzez:

• Plug and Charge: Automatyczne rozpoczęcie po podłączeniu.
• Karta RFID: Zbliżenie karty do czytnika.
• Aplikacja: Skanowanie kodu QR i sterowanie przez aplikację.

Podczas ładowania ekran wyświetla napięcie, prąd i czas. Po zakończeniu należy odłączyć wtyczkę i umieścić ją w uchwycie.

Rozwiązywanie problemów

W przypadku wystąpienia błędu, ładowarka przechodzi w tryb ochrony. Kody błędów (np. 20 Flash Fault, 24 Ground Fault) wskazują na konkretne problemy, takie jak uszkodzenie pamięci, brak uziemienia czy przegrzanie. Wiele błędów wymaga kontaktu z serwisem lub usunięcia przyczyny zewnętrznej (np. przywrócenie zasilania).

Konserwacja

Zaleca się comiesięczną konserwację, która obejmuje sprawdzenie uziemienia, kontrolę otoczenia pod kątem zagrożeń (wysoka temperatura, substancje łatwopalne) oraz weryfikację dokręcenia połączeń elektrycznych.
