Instrukcja obsługi ładowarki Easee One

Najważniejsze informacje z instrukcji

Easee One to inteligentna ładowarka do pojazdów elektrycznych przeznaczona do instalacji 1-fazowych. Urządzenie wymaga montażu przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Ładowarka posiada wbudowane zabezpieczenia, w tym ochronę przed prądem różnicowym (RCD) oraz wykrywanie uszkodzenia przewodu PEN. Przed przystąpieniem do instalacji należy zapoznać się z pełną treścią instrukcji, w szczególności z zasadami bezpieczeństwa.

Opis urządzenia

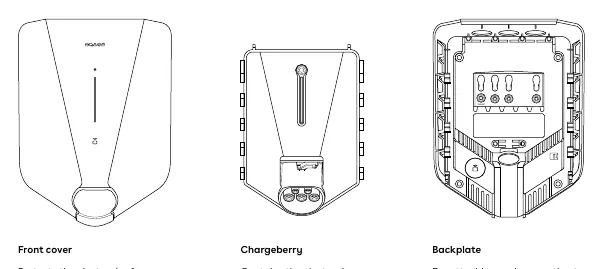

Ładowarka składa się z trzech głównych elementów:

• Front cover (Pokrywa przednia): Chroni elektronikę przed czynnikami zewnętrznymi.
• Chargeberry: Główny moduł zawierający elektronikę ładowania.
• Backplate (Płyta montażowa): Element montowany na ścianie, służący do podłączenia infrastruktury elektrycznej.

Instalacja krok po kroku

Instalacja musi być przeprowadzona przez autoryzowanego elektryka. Przed rozpoczęciem prac należy wyłączyć zasilanie.

1. Otwieranie: Użyj dołączonego narzędzia, aby zwolnić pokrywę przednią, a następnie odłącz moduł Chargeberry od płyty montażowej.
2. Montaż płyty: Przymocuj płytę montażową do ściany za pomocą 4 śrub, zachowując zalecaną wysokość montażu (130-140 cm).
3. Przygotowanie: Wprowadź kabel zasilający przez jedno z 4 wejść i zabezpiecz go za pomocą odciążki.
4. Podłączenie przewodów: Podłącz przewody (PE, N, L1) do odpowiednich zacisków śrubowych, dokręcając je momentem 5 Nm.
5. Konfiguracja: Pobierz aplikację Easee Installer, utwórz konto i skonfiguruj urządzenie zgodnie z instrukcjami w aplikacji.

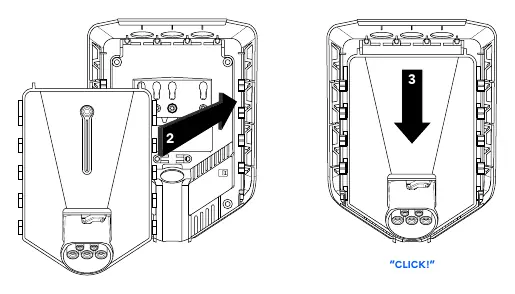

6. Montaż końcowy: Wsuń moduł Chargeberry w płytę montażową, aż usłyszysz kliknięcie, a następnie załóż i zabezpiecz pokrywę przednią.

Obsługa i ładowanie

Aby rozpocząć ładowanie, upewnij się, że ładowarka jest skonfigurowana, a oprogramowanie aktualne. Podłącz kabel do ładowarki i samochodu. Jeśli używasz kontroli dostępu, odblokuj ładowarkę za pomocą tagu RFID lub aplikacji Easee. Proces ładowania rozpocznie się automatycznie.

Interfejs ładowarki

Pasek świetlny LED komunikuje status urządzenia:

• Białe światło stałe (dół): Tryb czuwania.
• Białe światło pulsujące: Trwa ładowanie.
• Niebieskie światło stałe: Ładowanie inteligentne włączone.
• Czerwone światło stałe: Błąd ogólny (odłącz i podłącz ponownie kabel).
• Czerwone światło z dźwiękiem: Wykryto uszkodzenie przewodu PEN (skontaktuj się z elektrykiem).
• Żółte światło migające: Oczekiwanie na konfigurację.

Dane techniczne

• Moc ładowania: 1.4–7.4 kW (6 A – 32 A).
• Napięcie: 230 V AC, 1-faza.
• Złącze: Typ 2 (IEC 62196-2).
• Stopień ochrony: IP54 (płyta montażowa IP22).
• Łączność: WiFi, eSIM (LTE/2G), Easee Link.

Konserwacja i bezpieczeństwo

Urządzenie nie wymaga specjalnej konserwacji. W razie potrzeby można je czyścić wilgotną szmatką z delikatnym detergentem. Nie używaj myjek ciśnieniowych ani bieżącej wody. Regularnie sprawdzaj gniazdo Typu 2 pod kątem uszkodzeń mechanicznych. Wszelkie naprawy muszą być wykonywane przez autoryzowanego elektryka.
