Instrukcja obsługi przenośnej ładowarki EV Digitus 1-Phase

Najważniejsze informacje

Przenośna ładowarka Digitus 1-Phase AC EV służy do ładowania pojazdów elektrycznych z gniazdka typu Schuko. Przed użyciem upewnij się, że instalacja elektryczna jest sprawna, uziemiona i posiada wyłącznik różnicowoprądowy. Ładowarka posiada regulację natężenia prądu (8A, 10A, 13A, 16A) oraz wskaźniki LED informujące o stanie pracy i ewentualnych błędach.

Opis urządzenia

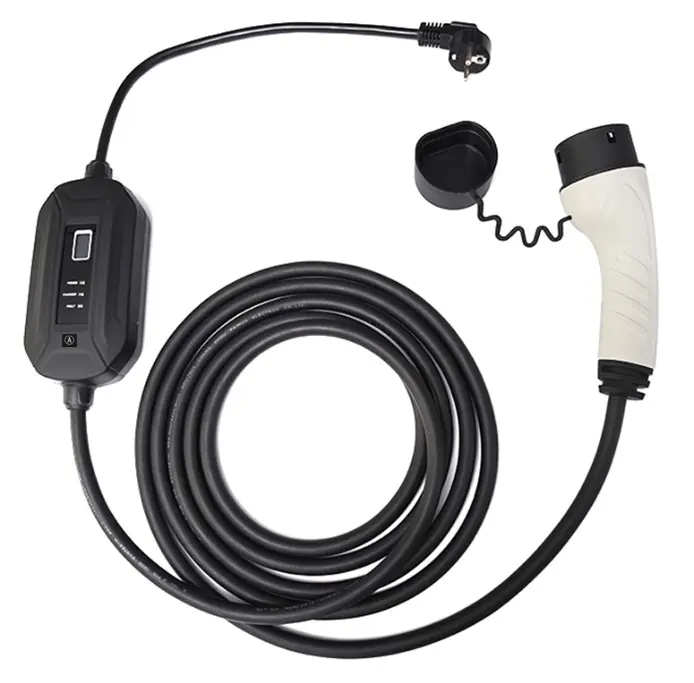

Urządzenie składa się z kabla z wtyczką Schuko, skrzynki kontrolnej z wyświetlaczem LCD i przyciskiem regulacji oraz złącza ładowania typu 2 (IEC 62196-2). Obudowa posiada klasę szczelności IP55, co pozwala na użytkowanie zewnętrzne.

Instalacja i obsługa

Proces ładowania przebiega następująco:

1. Sprawdź, czy kabel i wtyczki nie są uszkodzone.
2. Podłącz wtyczkę Schuko do gniazda ściennego. Upewnij się, że gniazdo obsługuje prąd 16A.
3. Podłącz złącze ładowania do gniazda w pojeździe elektrycznym. Upewnij się, że wtyczka jest w pełni włożona (powinna kliknąć).
4. Ładowarka rozpocznie pracę automatycznie.
5. Po zakończeniu ładowania najpierw odłącz kabel od pojazdu, a następnie od gniazda ściennego.

Regulacja natężenia prądu

Możesz dostosować maksymalne natężenie prądu (8A, 10A, 13A, 16A) przed rozpoczęciem ładowania:

• Podłącz ładowarkę do zasilania (bez podłączania do pojazdu).
• Gdy urządzenie jest w trybie oczekiwania (diody POWER i CHARGER świecą na zielono), naciśnij przycisk "A" na obudowie.
• Wybierz żądaną wartość, obserwując zmiany na wyświetlaczu LCD.
• Po ustawieniu podłącz ładowarkę do pojazdu.

Uwaga: Regulacja nie jest możliwa w trakcie trwania procesu ładowania.

Wskaźniki LED i ekran

Wyświetlacz LCD pokazuje parametry takie jak: temperatura skrzynki kontrolnej, energia, czas ładowania, napięcie, natężenie prądu oraz moc. Diody LED informują o stanie:

• POWER: Świeci, gdy urządzenie jest zasilane.
• CHARGER: Miga podczas ładowania, świeci ciągle w trybie oczekiwania.
• FAULT: Świeci na czerwono w przypadku wystąpienia błędu.

Rozwiązywanie problemów

W przypadku wystąpienia błędu, dioda FAULT będzie migać określoną liczbę razy:

• 1 mignięcie: Przegrzanie płytki drukowanej.
• 2 mignięcia: Zbyt niskie napięcie (Undervoltage).
• 3 mignięcia: Zbyt wysokie napięcie (Overvoltage).
• 4 mignięcia: Brak uziemienia.
• 5 mignięć: Zbyt wysokie natężenie (Overcurrent).
• 7 mignięć: Błąd upływu prądu (Leakage protection).
• 9 mignięć: Błąd komunikacji.

Dane techniczne

• Napięcie znamionowe: 250V
• Moc znamionowa: 3.7kW
• Prąd znamionowy: 8A/10A/13A/16A (regulowany)
• Złącze: IEC 62196-2 Typ 2
• Klasa ochrony: IP55
• Temperatura pracy: -20°C do +50°C

Konserwacja i bezpieczeństwo

Regularnie sprawdzaj stan kabla i wtyczek. Nie używaj ładowarki, jeśli przewody są uszkodzone, pęknięte lub odsłonięte. Nie używaj przedłużaczy ani adapterów. Nie próbuj samodzielnie naprawiać ani modyfikować urządzenia. W przypadku awarii skontaktuj się ze sprzedawcą.
