LAPP Mobility Dock to ładowarka typu Mode 2 przeznaczona do awaryjnego i okazjonalnego ładowania pojazdów elektrycznych. Urządzenie wymaga montażu w pozycji pionowej, podpartego na gniazdku ściennym. Nie jest przeznaczone do pracy w pozycji leżącej na podłodze ani z użyciem przedłużaczy.
Opis urządzenia
Urządzenie składa się z następujących elementów:
- Wtyczka sieciowa (A)
- Urządzenie odblokowujące wtyczkę typu 2 (B)
- Gniazdo typu 2 (C)
- Urządzenie odblokowujące wspornik ścienny (D)
- Wspornik ścienny (E)
Bezpieczeństwo i ostrzeżenia
Niewłaściwe użytkowanie może prowadzić do porażenia prądem, pożaru lub wybuchu. Należy przestrzegać następujących zasad:
- Używaj tylko w prawidłowo uziemionych sieciach.
- Nie używaj uszkodzonych kabli, wtyczek ani obudowy.
- Nie używaj przedłużaczy ani adapterów podróżnych.
- Nie zanurzaj urządzenia w wodzie.
- Chroń przed źródłami pyłu i oparami chemicznymi.
- Nie używaj w pomieszczeniach z ryzykiem wybuchu.
- W przypadku uszkodzenia gniazdka lub urządzenia, odłącz zasilanie na bezpiecznikach i skontaktuj się z elektrykiem.
Obsługa ładowarki
Ładowanie:
- Włóż wtyczkę pojazdu do gniazda w pojeździe.
- Włóż wtyczkę ładowania do gniazda typu 2 (C), aż usłyszysz kliknięcie (B).
- Odblokuj wspornik ścienny (E) za pomocą pokrętła (D) i rozłóż go.
- Włóż wtyczkę sieciową (A) do odpowiedniego gniazdka ściennego tak, aby obudowa zwisała w dół. Urządzenie wykona autotest.
- Obróć wspornik ścienny, aż ładowarka będzie podparta w pozycji pionowej.
- Ładowarka skomunikuje się z pojazdem i rozpocznie ładowanie.
Zakończenie ładowania:
- Zakończ ładowanie za pomocą pojazdu (dioda LED świeci na zielono).
- Odłącz wtyczkę sieciową (A) z gniazdka.
- Odblokuj wspornik ścienny (E) i złóż go do pozycji wyjściowej.
- W razie potrzeby odblokuj wtyczkę ładowania za pomocą pomarańczowej dźwigni (B) i wyciągnij ją.
- Odłącz wtyczkę od pojazdu.
- Schowaj urządzenie i kabel w bezpiecznym miejscu (np. w bagażniku).
Wskaźniki LED
- Zielony (ciągły): Autotest OK, pojazd podłączony, tryb czuwania.
- Zielony (migający): Ładowanie.
- Niebieski (migający): Zredukowane ładowanie (np. wysoka temperatura).
- Żółty/Zielony (migający): Pojazd podłączony, ostrzeżenie statusu.
- Biały (ciągły): Autotest OK, pojazd niepodłączony (odłącz od gniazdka i podłącz najpierw do pojazdu).
- Czerwony (ciągły): Błąd tymczasowy (np. przegrzanie), urządzenie restartuje się automatycznie.
- Czerwony (migający): Błąd bezpieczeństwa (np. montaż do góry nogami), odłącz od sieci na 10 sekund i spróbuj ponownie.
Dane techniczne
- Moc ładowania: 2.3 kW
- Napięcie znamionowe: 230V AC
- Prąd znamionowy: 10 A (dla Francji i Finlandii przy cyklu > 2h zalecane 8 A)
- Częstotliwość: 50 Hz
- Stopień ochrony: IP44
- Temperatura pracy: -25°C do +45°C
Konserwacja i przechowywanie
Przed czyszczeniem odłącz urządzenie od pojazdu i sieci. Czyść wyłącznie lekko wilgotną szmatką, nie używaj agresywnych środków czyszczących. Przechowuj w suchym, czystym miejscu, chroniąc przed oparami chemicznymi i uszkodzeniami mechanicznymi.
Informacje o producencie
LAPP
Praktyczna pomoc
Typowe problemy
Czerwona dioda LED świeci światłem ciągłym
Wystąpił błąd tymczasowy (np. przegrzanie). Urządzenie zrestartuje się automatycznie.
Czerwona dioda LED miga
Wystąpił błąd bezpieczeństwa (np. montaż do góry nogami). Odłącz urządzenie od sieci na 10 sekund, usuń przyczynę i podłącz ponownie.
Biała dioda LED świeci lub miga
Pojazd nie jest wykryty. Odłącz ładowarkę od gniazdka ściennego i podłącz najpierw do pojazdu.
Ładowarka nie trzyma się pionowo
Ryzyko pożaru z powodu uszkodzenia gniazdka. Używaj tylko, jeśli wspornik ścienny jest wystarczająco długi, aby podeprzeć urządzenie.
Przed użyciem
- Sprawdź wizualnie wszystkie komponenty pod kątem uszkodzeń (pęknięcia, brud).
- Upewnij się, że gniazdko ścienne jest odpowiednie i sprawdzone przez elektryka.
- Upewnij się, że sieć jest prawidłowo uziemiona.
- Przygotuj miejsce montażu umożliwiające pionowe zawieszenie ładowarki.
- Sprawdź, czy wtyczki i kable nie są zgięte ani skręcone.
Ilustracje i schematy

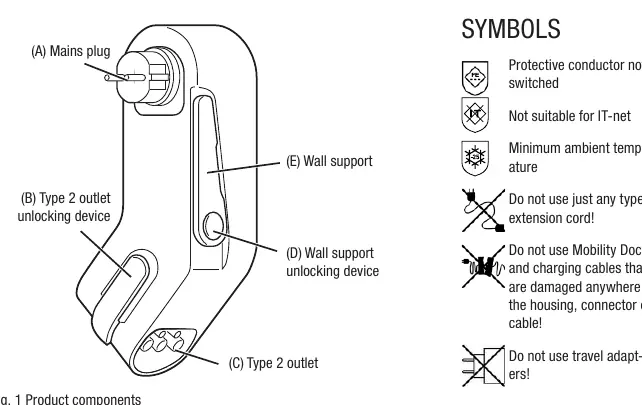

- Fig. 1: Przedstawia główne elementy ładowarki, w tym wtyczkę sieciową, gniazdo typu 2 oraz wspornik ścienny.

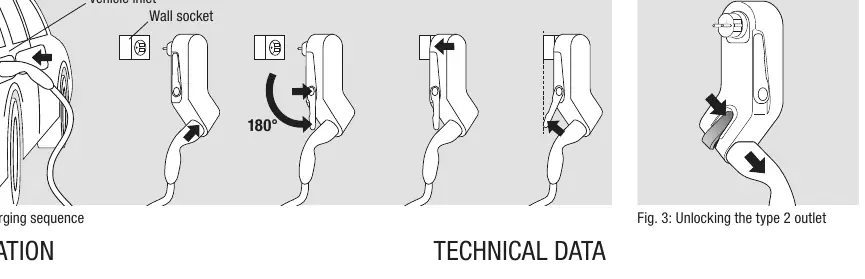

- Fig. 2: Ilustruje poprawną sekwencję podłączania ładowarki do pojazdu i gniazdka ściennego.
- Fig. 3: Pokazuje sposób odblokowania wtyczki typu 2 za pomocą dźwigni.
Zgodność modelu
- Urządzenie nie nadaje się do pracy z przedłużaczami.
- Urządzenie nie nadaje się do pracy w pozycji poziomej (leżącej na podłodze).
- Nie używać w sieciach IT.
- Wymaga gniazdka ściennego typu CEE 7/3 (Typ F).
