Instrukcja obsługi bezprzewodowego zestawu przedłużacza HDMI ROLINE 1080p 20 m

Najważniejsze informacje

Zestaw ROLINE Wireless Extender Set umożliwia bezprzewodowe przesyłanie obrazu z urządzeń wyposażonych w port USB-C z obsługą DP Alt-Mode (laptopy, tablety) na monitory lub telewizory z wejściem HDMI. Zasięg transmisji wynosi do 20 metrów przy rozdzielczości 1080p. System wspiera pracę z wieloma nadajnikami (Dual TX).

Opis urządzenia

Zestaw składa się z dwóch głównych elementów:

• Nadajnik (TX): Podłączany do urządzenia źródłowego przez USB-C. Posiada przycisk parowania oraz funkcję włączania/wyłączania ekranu.
• Odbiornik (RX): Podłączany do monitora przez HDMI oraz do zasilania 5V przez USB-A. Posiada przycisk resetowania.

Parowanie odbiornika (RX)

1. Podłącz odbiornik (RX) do zasilania USB-A.
2. Po uruchomieniu urządzenia (boot), wyświetlona zostanie główna strona interfejsu na monitorze.
3. Przytrzymaj przycisk na odbiorniku (RX), aby wywołać komunikat o parowaniu.
4. Upewnij się, że na ekranie widoczne są poprawne informacje o wersji oraz SSID, a status wskazuje gotowość do parowania (Ready to Pair).

Parowanie nadajnika (TX)

1. Podłącz nadajnik (TX) do urządzenia źródłowego (laptop/tablet).
2. Przytrzymaj przycisk parowania i włączania/wyłączania ekranu na nadajniku przez około 5 sekund, aż dioda zgaśnie.
3. Około 1 sekundę po zgaśnięciu diody, zacznie ona migać szybciej.
4. Zwolnij przycisk, aby rozpocząć proces parowania z odbiornikiem.
5. Gdy na ekranie pojawi się komunikat "Pairing OK", proces jest zakończony, a obraz z urządzenia zostanie przesłany na monitor.

Obsługa wielu nadajników (Dual TX)

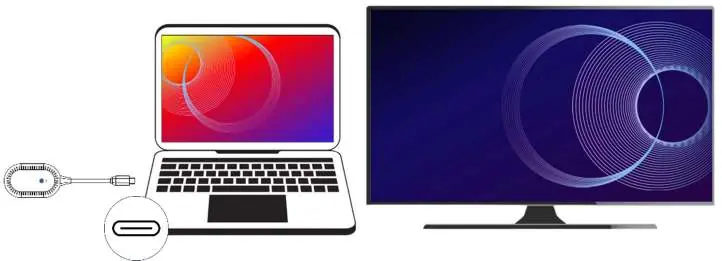

Możliwe jest użycie drugiego nadajnika (TX) z tym samym odbiornikiem:

1. Podłącz drugi nadajnik do nowego urządzenia.
2. Upewnij się, że odbiornik (RX) jest w trybie parowania (Ready to Pair).
3. Przytrzymaj przycisk na drugim nadajniku przez 5 sekund, aby rozpocząć parowanie.
4. Po wyświetleniu "Pairing OK" na ekranie, drugie urządzenie jest gotowe do pracy.

Przełączanie między urządzeniami

Aby przełączyć obraz między dwoma sparowanymi urządzeniami:

1. Upewnij się, że oba urządzenia są połączone ze swoimi nadajnikami.
2. Na aktualnie wyświetlanym urządzeniu naciśnij przycisk "Koppeln" (Parowanie) i "Bildschirm ein/aus" (Ekran wł/wył), aby wywołać menu.
3. Na urządzeniu, które chcesz wyświetlić, naciśnij ponownie przycisk "Koppeln" i "Bildschirm ein/aus".
4. Połączenie zostanie przełączone na nowe urządzenie.

Dezaktywacja i wznawianie przesyłania

Aby tymczasowo wyłączyć przesyłanie obrazu bez rozłączania parowania, naciśnij przyciski "Koppeln" i "Bildschirm ein/aus" na podłączonym urządzeniu. Aby wznowić przesyłanie, naciśnij te same przyciski ponownie.
