Instrukcja montażu zamka do drzwi przesuwnych Emtek 2107US15
Dowiedz się, jak prawidłowo zamontować zamek do drzwi przesuwnych Emtek 2107US15. Instrukcja zawiera wymiary przygotowania otworu w drzwiach i ościeżnicy oraz kroki montażowe.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu zamka do drzwi przesuwnych (Pocket Door Lock). Kluczowe jest poprawne przygotowanie otworu w drzwiach i ościeżnicy oraz poluzowanie śrub przed montażem. str. 1
Najważniejsze czynności
- Poluzuj śruby przed montażem zamka w drzwiach (z obu stron). str. 1
- Dokręć wszystkie śruby po zakończeniu instalacji. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Otwór w drzwiach | 3 1/8" x 2 1/8" | Wymiary wycięcia w drzwiach | str. 1 |
| Głębokość otworu w drzwiach | 1 15/16" | Głębokość wycięcia | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Instrukcja montażu str. 1
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja przedstawia proces montażu zamka do drzwi przesuwnych (Pocket Door Lock) marki Emtek. Dokument zawiera szczegółowe wymiary niezbędne do przygotowania otworu w drzwiach oraz ościeżnicy, a także kroki instalacyjne.

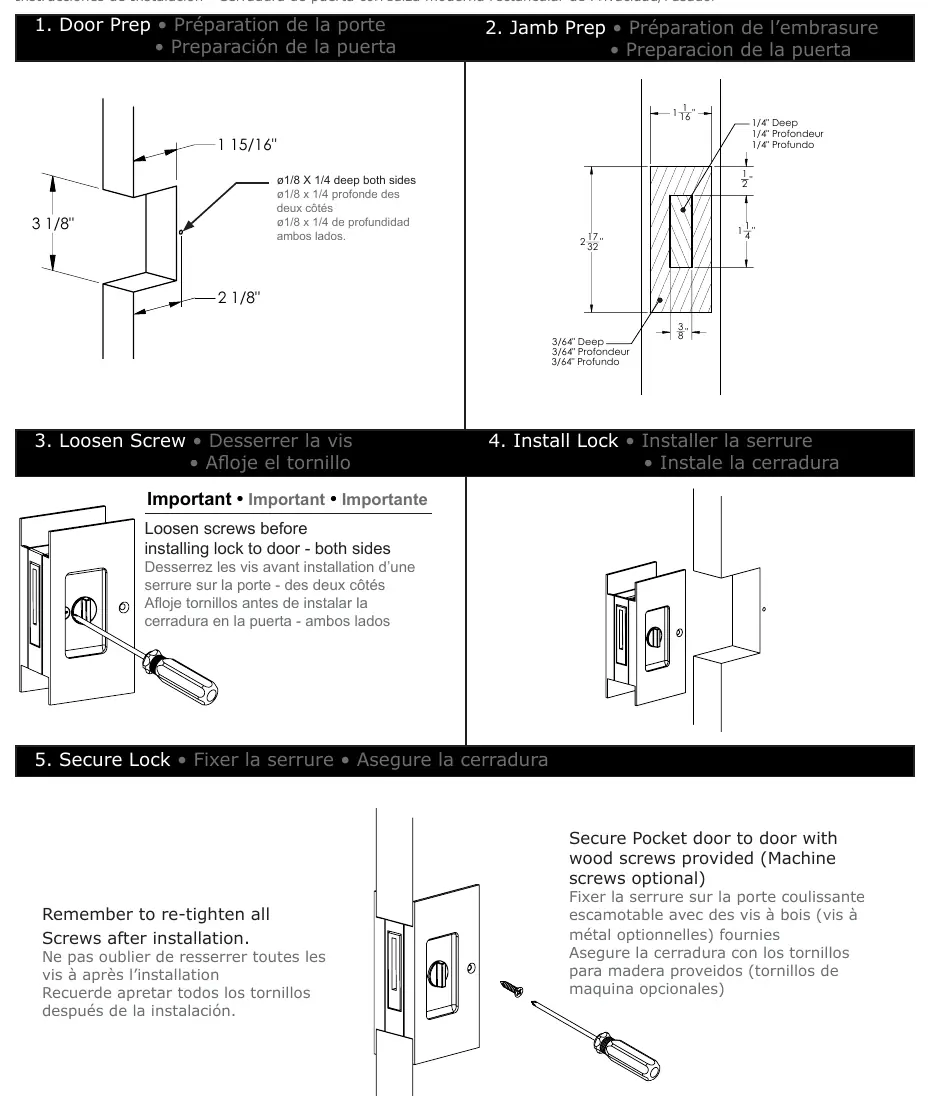

Przygotowanie drzwi i ościeżnicy
Przed przystąpieniem do montażu należy wykonać odpowiednie wycięcia:
- Otwór w drzwiach: Wymaga wycięcia o wymiarach 3 1/8" wysokości na 2 1/8" szerokości. Głębokość otworu powinna wynosić 1 15/16".
- Otwór w ościeżnicy: Należy przygotować zgodnie z wymiarami technicznymi podanymi na rysunku (głębokość 1/4" oraz 3/64").
Montaż zamka
- Przygotowanie: Wykonaj otwory w drzwiach i ościeżnicy zgodnie z wymiarami.
- Poluzowanie śrub: Przed włożeniem zamka w drzwi, poluzuj śruby z obu stron.
- Instalacja: Umieść zamek w przygotowanym otworze.
- Zabezpieczenie: Zamocuj zamek do drzwi za pomocą dołączonych wkrętów do drewna (opcjonalnie można użyć wkrętów maszynowych).
- Finalizacja: Po zakończeniu montażu pamiętaj o dokręceniu wszystkich śrub.
Informacje o producencie
Emtek
Praktyczna pomoc
Typowe problemy
Sprawdź wymiary przygotowania otworu: 3 1/8" x 2 1/8" dla drzwi oraz wymiary dla ościeżnicy podane w instrukcji.
Przed użyciem
- Przygotuj otwór w drzwiach o wymiarach 3 1/8" x 2 1/8".
- Przygotuj otwór w ościeżnicy zgodnie z rysunkiem.
- Upewnij się, że masz wkręty do drewna (dołączone) lub opcjonalne wkręty maszynowe.
- Poluzuj śruby przed montażem zamka w drzwiach.
