Instrukcja obsługi listwy zasilającej EnGenius PDU 6P 10A ECP106-INT

Szybki przewodnik po instalacji i konfiguracji listwy zasilającej EnGenius PDU 6P 10A (ECP106-INT). Dowiedz się, jak podłączyć urządzenie, zrozumieć wskaźniki LED i skonfigurować zarządzanie w chmurze.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy listwy zasilającej EnGenius PDU 6P 10A (model ECP106-INT). Jest to inteligentna listwa zasilająca 1U z 6 gniazdami pomiarowymi, przeznaczona do montażu w szafach rack. Urządzenie oferuje monitorowanie zużycia energii w czasie rzeczywistym, zdalne przełączanie gniazd oraz zarządzanie lokalne i w chmurze.

Zawartość zestawu

Elementy zestawu: PDU, kabel zasilający, adapter
Elementy zestawu: PDU, kabel zasilający, adapter
  • Listwa zasilająca PDU ECP106-INT
  • Przewód zasilający
  • Adapter wtyczki C14 do C13
  • Wsporniki montażowe
  • Gumowe nóżki
  • Podkładki dystansowe
  • Zestaw śrub (8x M3x5, 4x T4x19)
  • Zestaw kołków rozporowych

Wymagania systemowe i sieciowe

Do poprawnej konfiguracji i zarządzania urządzeniem wymagane są:

  • Przeglądarka internetowa: Google Chrome (wersja 105.0.5195.127 lub nowsza) lub Microsoft Edge (wersja 112.0.1722.48 lub nowsza).
  • Sieć z włączonym serwerem DHCP. Urządzenie automatycznie pobiera adres IP, który można sprawdzić na wyświetlaczu LCD w menu Information.

Opis urządzenia i portów

Panel przedni urządzenia zawiera następujące elementy:

Schemat portów i przycisków na panelu przednim
Schemat portów i przycisków na panelu przednim
  • Inlet: Gniazdo zasilania.
  • Circuit Breaker: Wyłącznik automatyczny chroniący przed przeciążeniem (12A).
  • Outlet Power Button: Przycisk zasilania gniazd.
  • LCD Control Buttons: Przyciski do obsługi wyświetlacza LCD.
  • RJ45 (non-PoE): Port sieciowy do zarządzania.
  • Reset Button: Przycisk resetowania urządzenia.

Wskaźniki LED

Urządzenie posiada diody LED informujące o statusie pracy:

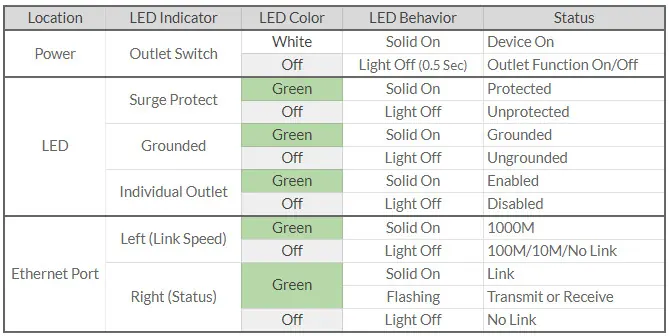

Tabela statusów diod LED
Tabela statusów diod LED
  • Power (Outlet Switch): Biała dioda świeci, gdy urządzenie jest włączone.
  • Surge Protect: Zielona dioda oznacza aktywną ochronę przeciwprzepięciową.
  • Grounded: Zielona dioda oznacza poprawne uziemienie.
  • Individual Outlet: Zielona dioda oznacza, że gniazdo jest włączone.
  • Ethernet Port (Left): Zielona dioda oznacza prędkość 1000M.
  • Ethernet Port (Right): Zielona dioda miga podczas transmisji danych.

Resetowanie urządzenia

Aby zresetować urządzenie do ustawień fabrycznych:

  1. Naciśnij i przytrzymaj przycisk reset przez co najmniej 15 sekund. Przytrzymanie krótsze niż 15 sekund spowoduje jedynie restart systemu.
  2. Alternatywnie, przejdź do menu LCD i wybierz opcję Factory reset. Postęp procesu będzie widoczny na ekranie.

Praktyczna pomoc

Typowe problemy

Urządzenie nie łączy się z siecią

Upewnij się, że sieć obsługuje DHCP. Adres IP urządzenia można sprawdzić na wyświetlaczu LCD w menu Information.

Konieczność przywrócenia ustawień fabrycznych

Przytrzymaj przycisk reset przez 15 sekund lub wybierz opcję Factory reset w menu LCD.

Przed użyciem

  • Sprawdź zawartość opakowania zgodnie z listą
  • Upewnij się, że sieć posiada włączony serwer DHCP
  • Przygotuj przeglądarkę internetową (Chrome 105+ lub Edge 112+)
  • Zainstaluj wsporniki montażowe zgodnie z wymaganiami

Parametry w praktyce

12A circuit breaker
Zabezpieczenie przed przeciążeniem.
RJ45 (non-PoE)
Port sieciowy do zarządzania urządzeniem.
1.3 inches display
Wyświetlacz do podglądu informacji o zasilaniu.

Ilustracje i schematy

  • Panel przedni zawiera wyłącznik automatyczny, przycisk zasilania gniazd, przyciski sterowania LCD, porty RJ45 oraz przycisk reset.

Zgodność modelu

  • Wymaga sieci z aktywnym serwerem DHCP.
  • Wymaga przeglądarki Chrome 105+ lub Edge 112+.
