Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej instalacji, planowania systemu oraz konserwacji oświetlenia punktowego Smart PXL 100x25. Kluczowe jest przestrzeganie limitów zasilania, spadków napięcia oraz kierunku przepływu danych. System wymaga wykwalifikowanego personelu do montażu i obsługi.

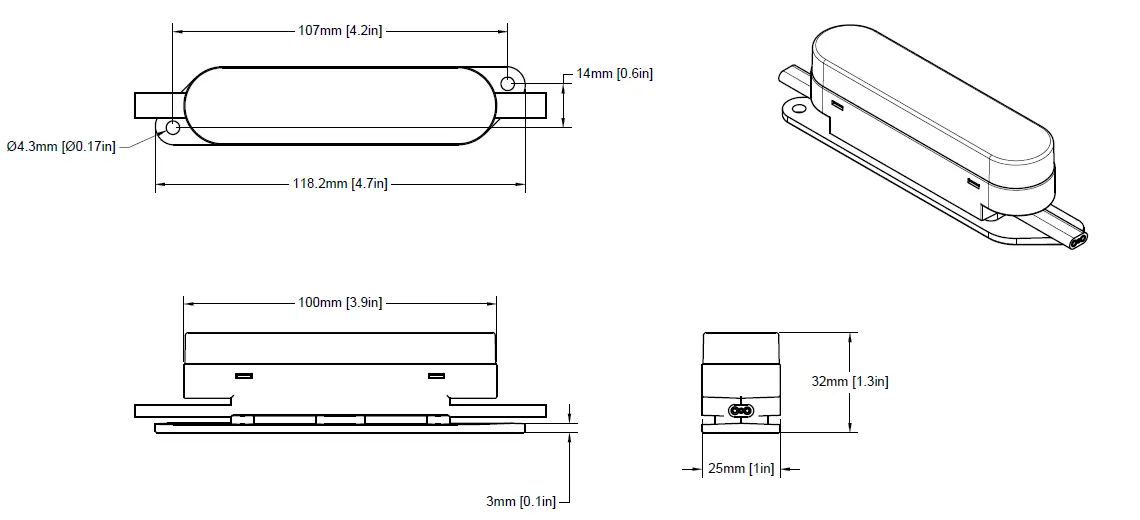

Wymiary fizyczne punktu Smart PXL 100x25
Wymiary fizyczne punktu Smart PXL 100x25

Bezpieczeństwo i instalacja

Wymiary przewodu zasilającego
Wymiary przewodu zasilającego
Schemat połączeniowy złączy
Schemat połączeniowy złączy
Wymiary montażowe uchwytu
Wymiary montażowe uchwytu

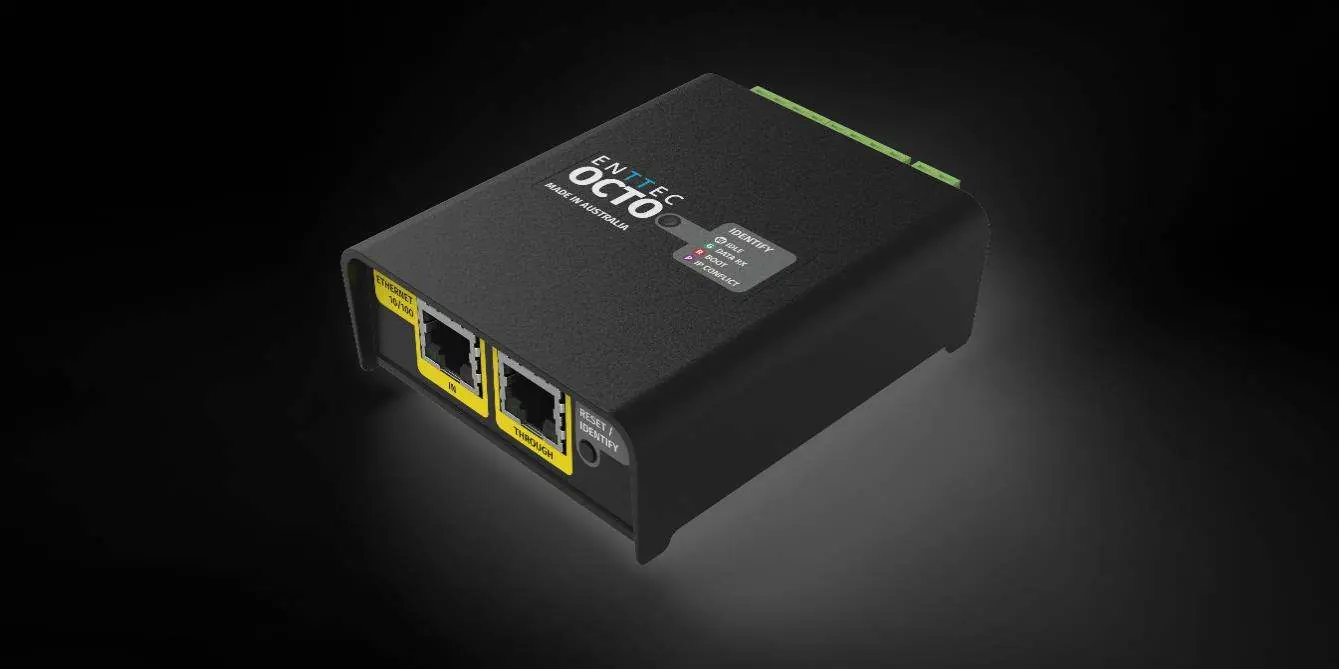

Widok sterownika ENTTEC OCTO
Widok sterownika ENTTEC OCTO
Obudowa zewnętrzna z dławikami kablowymi
Obudowa zewnętrzna z dławikami kablowymi
Panel sterownika Pixelator Mini
Panel sterownika Pixelator Mini
Rozstaw otworów montażowych
Rozstaw otworów montażowych
  • Instalacja musi być zgodna z lokalnymi przepisami elektrycznymi.
  • Nie wolno zginać kabli oświetlenia punktowego o promieniu mniejszym niż 30 mm, a kabli akcesoriów o promieniu mniejszym niż 68 mm.
  • System nie posiada uziemienia i pracuje na zasilaniu DC.
  • Zawsze należy stosować odpowiednie środki ochrony osobistej podczas prac na wysokości.
  • Nie wolno wykonywać prac pod napięciem ani dokonywać modyfikacji systemu.

Planowanie systemu i zasilanie

Długość łańcucha punktów jest ograniczona przez spadek napięcia, pobór mocy (maks. 10A na łańcuch) oraz dostępność kanałów sterowania. Zaleca się stosowanie wielu mniejszych zasilaczy DC blisko początku łańcucha, aby zminimalizować spadki napięcia. W przypadku długich tras należy użyć akcesorium Power Injector.

Schemat wtrysku zasilania (Power Injector)
Schemat wtrysku zasilania (Power Injector)

Połączenia i sterowanie

Dane przesyłane są w jednym kierunku, wskazanym przez strzałkę na obudowie punktu. Maksymalna odległość między urządzeniami wynosi 3000 mm. Systemy sterowania obejmują kontrolery ENTTEC OCTO lub Pixelator. Każdy punkt RGB zużywa 6 kanałów DMX, a RGBW 8 kanałów.

Montaż powierzchniowy

Każdy punkt posiada otwory montażowe o średnicy 4,3 mm. Należy użyć odpowiednich elementów złącznych, nie wywierając napięcia na okablowanie podczas dokręcania. Końcówki łańcucha muszą być zabezpieczone zaślepką (SKU 73015) w celu ochrony przed wilgocią i korozją.

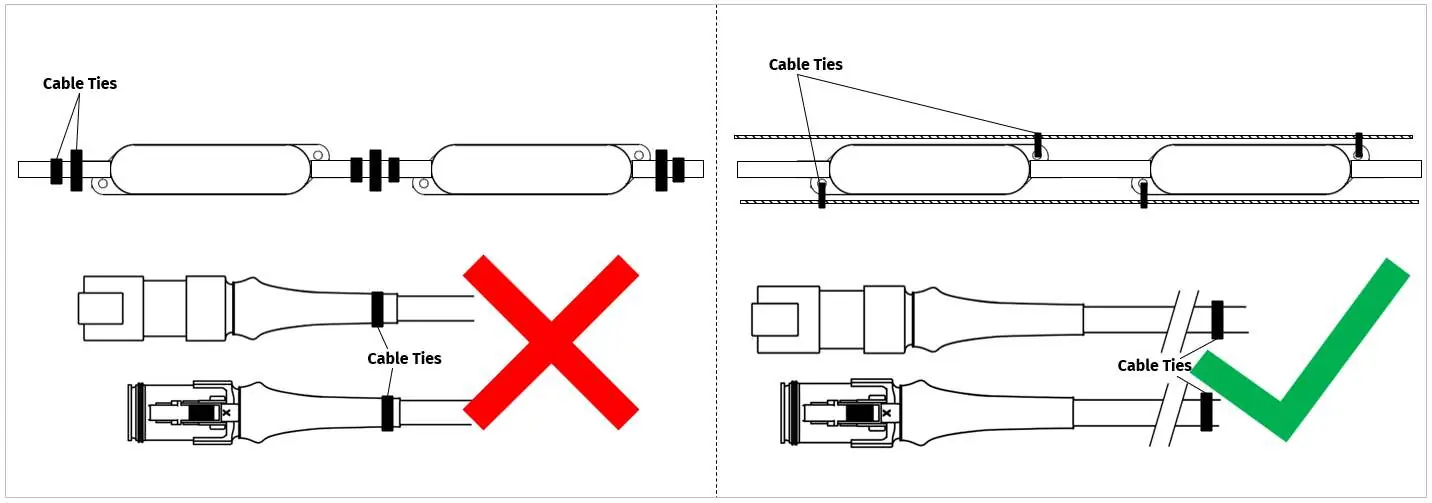

Prawidłowy sposób montażu z użyciem opasek kablowych
Prawidłowy sposób montażu z użyciem opasek kablowych
Sposób mocowania punktu za pomocą śrub M4
Sposób mocowania punktu za pomocą śrub M4

Konserwacja i czyszczenie

System wymaga regularnej kontroli pod kątem uszkodzeń mechanicznych, korozji złączy i nagromadzenia kurzu, który ogranicza odprowadzanie ciepła. Do czyszczenia należy używać sprężonego powietrza o niskim ciśnieniu lub wilgotnej ściereczki z mikrofibry. Nie wolno stosować myjek ciśnieniowych ani agresywnych środków chemicznych.

Informacje o producencie

ENTTEC

Profil marki

Praktyczna pomoc

Typowe problemy

Spadek jasności lub zmiana koloru

Zbyt duży spadek napięcia na długim odcinku kabla. Należy skrócić trasę lub zastosować dodatkowe zasilanie (Power Injector).

Brak działania punktów

Sprawdź kierunek przepływu danych (strzałka na obudowie) oraz czy wszystkie złącza są poprawnie wpięte i zabezpieczone.

Uszkodzenia termiczne

Upewnij się, że punkty nie są przykryte materiałami izolacyjnymi i mają zapewniony przepływ powietrza.

Przed użyciem

  • Sprawdź, czy napięcie zasilacza jest zgodne z wymaganiami (24V lub 48V).
  • Upewnij się, że wszystkie złącza są suche i nieuszkodzone.
  • Zweryfikuj, czy planowana liczba punktów nie przekracza limitu 10A na łańcuch.
  • Przygotuj zaślepki (Termination Plug) dla końcowych złączy.
  • Upewnij się, że powierzchnia montażowa utrzyma ciężar całego łańcucha.

Parametry w praktyce

10A max throughput
Maksymalny prąd, jaki może przepłynąć przez łańcuch punktów; przekroczenie grozi uszkodzeniem.

Ilustracje i schematy

  • Schematy połączeń pokazują konieczność stosowania zasilaczy DC oraz wtryskiwaczy mocy (Power Injector) w celu kompensacji spadków napięcia.
  • Rysunki montażowe wskazują na konieczność unikania naprężeń kabla przy punktach montażowych.

Zgodność modelu

  • Wymaga kontrolerów ENTTEC (np. OCTO, Pixelator) obsługujących protokół S-PXL.
  • Nie mieszać różnych typów kontrolerów w jednym systemie P-Link.

Autor opracowania

Piotr Nowak

Analityk dokumentacji PDF

Opracowuje instrukcje obsługi pod kątem przejrzystości, bezpieczeństwa i szybkiego odnalezienia informacji potrzebnych przed użyciem produktu.
