Instrukcja instalacji Smart PXL 100x25 Dot
Kompletny przewodnik instalacji i konfiguracji systemu oświetleniowego Smart PXL 100x25 Dot. Dowiedz się, jak bezpiecznie montować, łączyć zasilanie, zarządzać danymi i konserwować system.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznej instalacji, planowania systemu oraz konserwacji punktów świetlnych Smart PXL 100x25 Dot. Przed przystąpieniem do prac upewnij się, że znasz ograniczenia systemu, w tym limity spadku napięcia oraz wymagania dotyczące zasilania.
Bezpieczeństwo elektryczne
- Instalacja musi być wykonana przez wykwalifikowany personel zgodnie z lokalnymi przepisami elektrycznymi.
- System pracuje na zasilaniu DC; nie wymaga uziemienia.
- Zaleca się stosowanie wyłączników RCBO na wejściu zasilania AC.
- Nie wolno wykonywać operacji "hot swap" (podłączania/odłączania pod napięciem) dla łańcuchów Smart PXL.
- W przypadku uszkodzenia kabli lub złączy, należy natychmiast odizolować system od zasilania.
Planowanie systemu
Projektowanie instalacji powinno uwzględniać:
- Spadek napięcia: Im dłuższy kabel, tym większy spadek napięcia, co może prowadzić do zmiany jasności lub koloru.
- Wtrysk zasilania: Użyj akcesorium Power Injector, aby wprowadzić zasilanie z dodatkowych zasilaczy w długich łańcuchach.
- Limity: Maksymalna przepustowość prądu na łańcuch wynosi 10A.
Połączenia i sterowanie
Smart PXL wykorzystuje protokół S-PXL 8/16. Dane płyną w jednym kierunku, wskazywanym przez strzałkę na obudowie (środek płytki PCB). Maksymalna odległość między urządzeniami wynosi 3000mm.
Identyfikacja przewodów
- Czarny: 0V (Pin 1)
- Biały: Dane (Pin 2)
- Czerwony: +24V DC (Pin 4) lub +48V DC (Pin 3)
Instalacja
Podczas montażu należy przestrzegać następujących zasad:
- Nie zginać kabla punktu świetlnego do promienia mniejszego niż 30mm.
- Nie zginać kabla akcesoriów do promienia mniejszego niż 68mm.
- Zapewnić odpowiednią wentylację; nie zakrywać punktów materiałami izolacyjnymi.
- Wszystkie nieużywane złącza muszą być zabezpieczone zatyczką (Termination Plug SKU 73015) w celu ochrony przed wilgocią.
- Przy montażu na powierzchni użyj otworów montażowych w obudowie.
Konserwacja i czyszczenie
Regularna konserwacja jest kluczowa dla żywotności systemu:
- Sprawdzaj, czy złącza są czyste i nie wykazują oznak korozji.
- Usuwaj kurz i brud, które mogą ograniczać odprowadzanie ciepła.
- Do czyszczenia używaj sprężonego powietrza o niskim ciśnieniu lub wilgotnej ściereczki z mikrofibry.
- Nie używaj środków ściernych, rozpuszczalników ani myjek ciśnieniowych.
Informacje o producencie
ENTTEC
Praktyczna pomoc
Typowe problemy
Spadek jasności lub zmiana koloru na końcu łańcucha
Występuje zbyt duży spadek napięcia. Skróć odległość kabla lub zastosuj Power Injector, aby dodać zasilanie w połowie łańcucha.
Punkty świetlne nie reagują na dane
Sprawdź kierunek przepływu danych (strzałka na PCB). Upewnij się, że kabel danych nie biegnie w pobliżu źródeł zakłóceń elektromagnetycznych (np. klimatyzacja).
Ryzyko korozji złączy
Wszystkie odsłonięte złącza muszą być zabezpieczone zatyczką (Termination Plug SKU 73015), szczególnie w warunkach wilgotnych.
Przed użyciem
- Sprawdź, czy zasilacz jest odpowiednio dobrany do całkowitego poboru mocy systemu.
- Upewnij się, że masz wystarczającą liczbę zatyczek końcowych (Termination Plugs).
- Zweryfikuj kierunek przepływu danych (strzałka na obudowie).
- Przygotuj narzędzia do montażu (śruby, wkrętarka) i upewnij się, że powierzchnia utrzyma ciężar systemu.
- Sprawdź, czy napięcie zasilacza (24V lub 48V) jest zgodne z wersją punktów świetlnych.
Parametry w praktyce

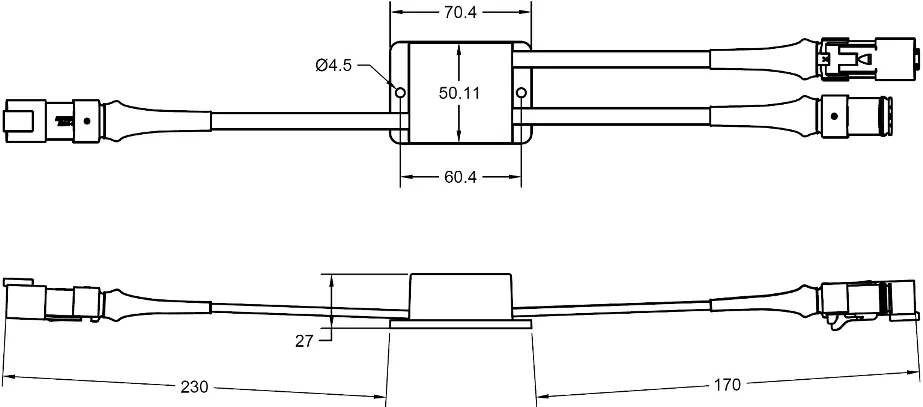

- Power Injector
- Moduł pozwalający na wstrzyknięcie dodatkowego zasilania do łańcucha, co kompensuje spadki napięcia.
- Termination End Cap
- Zatyczka końcowa chroniąca ostatnie złącze przed zwarciem i korozją.
Ilustracje i schematy
- Schematy połączeń pokazują, jak łączyć kontrolery (OCTO/Pixelator) z zasilaczami i łańcuchami punktów.
- Rysunki wymiarowe pomagają w precyzyjnym rozmieszczeniu punktów na powierzchni montażowej.
- Instrukcja montażu na linkach (catenary mounting) pokazuje poprawne użycie opasek kablowych bez naprężania przewodów.
Zgodność modelu
- Nie mieszaj różnych typów kontrolerów w jednym systemie P-Link.
- Upewnij się, że zasilacz jest klasy IP67 lub wyższej, jeśli instalacja tego wymaga.
- Systemy 24V i 48V wymagają dedykowanych akcesoriów (sprawdź SKU przed zakupem).
