Instrukcja obsługi taśmy LED Mondolux Linea Neon Top Bendable RGBW 10W
Szybki przewodnik po instalacji i użytkowaniu taśmy LED Mondolux Linea Neon Top Bendable RGBW 10W. Dowiedz się, jak bezpiecznie montować, ciąć i podłączać oświetlenie, aby uniknąć uszkodzeń.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Taśma LED Mondolux Linea Neon Top Bendable RGBW 10W jest produktem oświetleniowym wymagającym zasilania stałym napięciem 24V DC. Kluczowe ograniczenia obejmują maksymalną długość odcinka 5 metrów (powyżej tej wartości występuje spadek napięcia) oraz konieczność zachowania minimalnego promienia gięcia 200mm. Produkt nie może być podłączany bezpośrednio do sieci 240V.
Instalacja i montaż
- Przygotuj powierzchnię montażową i przymocuj klipsy montażowe za pomocą śrub.
- Wciśnij taśmę LED w klipsy montażowe, upewniając się, że jest stabilnie zamocowana.
- Podłącz taśmę do odpowiedniego zasilacza (drivera) 24V DC, a następnie podłącz zasilacz do sieci elektrycznej.
Cięcie i wymiarowanie
Taśmę można przycinać wyłącznie w miejscach oznaczonych symbolem nożyczek. Nie należy wykonywać cięcia, gdy taśma jest podłączona do zasilania. Moc zasilacza należy obliczyć według wzoru: (Długość taśmy w metrach) x (Moc na metr) x 1.1 = Minimalna moc zasilacza.
Zasady bezpieczeństwa i obsługi
- Nie skręcać: Skręcanie taśmy może uszkodzić wewnętrzne diody LED.
- Nie wyginać nadmiernie: Należy przestrzegać minimalnej średnicy gięcia wynoszącej 200mm.
- Zasilanie: Upewnij się, że jeden koniec taśmy jest podłączony do zasilacza, a drugi pozostaje odłączony, aby uniknąć uszkodzeń.
- Obciążenie: Nie umieszczać ciężkich przedmiotów na opakowaniu produktu.
Konserwacja i czyszczenie
Aby zachować estetyczny wygląd produktu, należy przestrzegać następujących zasad:
- Nie używać wybielaczy ani skoncentrowanych rozpuszczalników.
- W przypadku wykończenia w kolorze czarnym, przecierać delikatnie miękką, wilgotną szmatką lub irchą.
- Nie stosować żadnych środków ściernych.
Praktyczna pomoc
Typowe problemy
Spadek jasności lub migotanie
Sprawdź, czy długość odcinka nie przekracza 5 metrów. Jeśli jest dłuższy, wymagane jest dodatkowe zasilanie.
Uszkodzenie diod LED
Upewnij się, że taśma nie była skręcana ani wyginana poniżej średnicy 200mm.
Brak zasilania
Upewnij się, że zasilacz dostarcza stałe napięcie 24V DC i nie jest podłączony bezpośrednio do 240V.
Przed użyciem
- Sprawdź, czy zasilacz zapewnia stałe napięcie 24V DC.
- Upewnij się, że miejsce montażu pozwala na zachowanie promienia gięcia min. 200mm.
- Przygotuj odpowiednią liczbę klipsów montażowych.
- Oblicz wymaganą moc zasilacza: długość x moc x 1.1.
Ilustracje i schematy

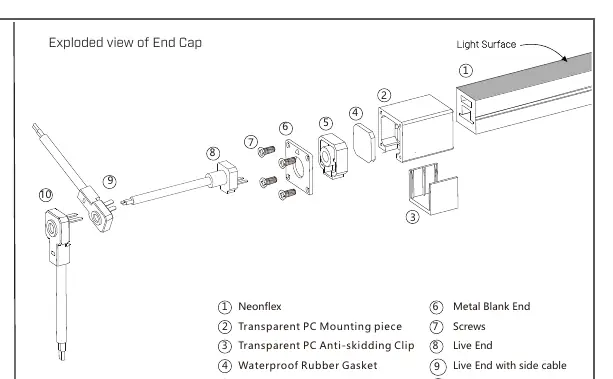

- Exploded view of End Cap: Schemat budowy zaślepki końcowej z uszczelkami i złączami.
- Cutting guide: Miejsce cięcia oznaczone symbolem nożyczek.
Zgodność modelu
- Wymaga zewnętrznego zasilacza 24V DC.
- Produkt przeznaczony do montażu w klipsach.
