Instrukcja obsługi procesora efektów Erica Synths Echolocator

Najważniejsze informacje

Erica Synths Echolocator to zaawansowany procesor efektów typu stereo delay z algorytmem opracowanym przez 112dB. Urządzenie oferuje 12 parametrów do kształtowania dźwięku, funkcje zapisu i przywoływania presetów oraz pełną kontrolę MIDI. Przed rozpoczęciem użytkowania upewnij się, że używasz wyłącznie oryginalnego zasilacza dostarczonego w zestawie, aby uniknąć uszkodzenia urządzenia.

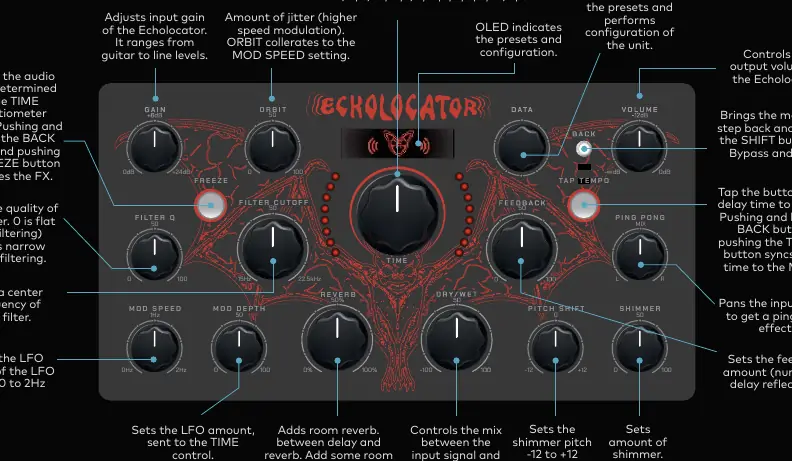

Panel sterowania

Urządzenie posiada 12 enkoderów oraz przyciski funkcyjne:

• TIME: Ustawia czas opóźnienia od 4ms do 4s. W trybie SYNC działa jako mnożnik/dzielnik tempa.
• ORBIT: Reguluje ilość jittera (modulacji).
• FILTER Q: Ustawia jakość filtra (0 - płaski, 100 - wąskie pasmo).
• FILTER CUTOFF: Ustawia częstotliwość środkową filtra.
• MOD SPEED / MOD DEPTH: Kontrolują prędkość i głębokość LFO.
• REVERB: Dodaje pogłos do sygnału.
• DRY/WET: Kontroluje miks sygnału czystego i przetworzonego.
• PITCH SHIFT / SHIMMER: Kontrolują wysokość dźwięku i ilość efektu shimmer.
• FEEDBACK: Ustawia ilość powtórzeń.
• PING PONG: Panoramuje sygnał wejściowy.
• DATA: Służy do nawigacji w menu, wyboru presetów i konfiguracji.
• BACK: Powrót w menu, funkcja SHIFT dla Bypass i Sync.
• FREEZE: Zamraża bufor audio.
• TAP TEMPO: Ustawianie tempa poprzez wystukiwanie.

Podłączenia

Panel tylny zawiera następujące złącza:

• 12V DC: Wejście zasilania. Używaj tylko oryginalnego zasilacza.
• OUTPUTS (R/L): Zbalansowane wyjścia audio.
• FOOTSWITCH: Wejście dla zewnętrznego przełącznika nożnego (typu TS).
• MIDI IN / THRU: Złącza MIDI DIN5 do sterowania parametrami.
• USB: Złącze typu B do aktualizacji firmware, backupu i zarządzania presetami.
• INPUTS (R/L): Zbalansowane wejścia audio. Użyj lewego wejścia dla sygnału mono.

Obsługa menu i presetów

Większość funkcji dostępna jest przez wyświetlacz OLED i enkoder DATA. Urządzenie posiada 40 fabrycznych presetów i 60 miejsc na presety użytkownika. W menu PATCH możesz zapisywać, nazywać, usuwać i sortować presety. Funkcja MAGIC generuje losowe ustawienia parametrów dla nowego presetu.

Konfiguracja efektów

W sekcji EFFECT możesz dostosować zachowanie DSP:

• DIRTY: Wybór między emulacją taśmy a BBD.
• FILTER ROUTING: Wybór między pętlą sprzężenia a szeregowym połączeniem z sygnałem audio.
• SHIMMER: Dwa tryby (A i B) różniące się sposobem miksowania sygnału pitch-shifted.
• ANALOG MIX: Możliwość wyłączenia analogowych VCA na rzecz cyfrowego miksu.
• MORPHING: Ustawienie czasu płynnego przejścia między presetami (od 0.1s do 10s).

MIDI i Footswitch

Urządzenie pozwala na pełną konfigurację MIDI. Możesz przypisać własne komunikaty MIDI CC do każdego parametru. Domyślne mapowanie obejmuje m.in. Time (70), Filter Q (71), Filter Cutoff (72), Modulation speed (73), Modulation depth (74), Reverb mix (75), Orbit (76), Dry/wet mix (77), Feedback (78), Pitch shift (79), Shimmer (80), Ping pong (81), Freeze (82). Footswitch można skonfigurować do obsługi funkcji Bypass, Freeze, FWD, BWD, RND, MGC lub TAP.

System i aktualizacje

Menu SYSTEM pozwala na ustawienie jasności wyświetlacza, wygaszacza, funkcji POT CATCH (zapobieganie skokom parametrów przy zmianie presetów) oraz zarządzanie pamięcią przez USB. Aktualizacja firmware odbywa się poprzez podłączenie urządzenia do komputera przez USB, przytrzymanie enkoderów DATA i TAP TEMPO podczas włączania, a następnie wgranie pliku .uf2 do widocznego dysku zewnętrznego.
