Instrukcja obsługi procesora efektów Erica Synths Xenodrive

Przewodnik użytkownika Erica Synths Xenodrive. Dowiedz się, jak konfigurować efekty, zarządzać presetami, używać MIDI, aktualizować firmware i poprawnie podłączyć urządzenie.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 2

Strona 4

Strona 5

Najważniejsze informacje z instrukcji

Erica Synths Xenodrive to zaawansowany procesor efektów stereo typu distortion/overdrive/waveshaper. Urządzenie łączy analogowe obwody z cyfrowym sterowaniem, oferując 12 parametrów do kształtowania dźwięku, obsługę MIDI oraz możliwość zapisu i przywoływania presetów.

Opis urządzenia i ścieżka sygnału

Sygnał audio przechodzi przez następujące moduły:

Gain Stage: Wzmocnienie sygnału wejściowego (do +24dB).
Compressor i Envelope Follower: Kontrola dynamiki i modulacja.
Overdrive: Emulacja diody germanowej.
Wavetable-based Waveshaper: 16x16 fal do kształtowania sygnału.
Equalizer i Noise Gate: Korekcja barwy i bramka szumów.
Balanced Output: Wyjście zbalansowane.

Podłączenie urządzenia

Panel tylny zawiera:

Zasilanie: 12V DC (używaj wyłącznie oryginalnego zasilacza).
Audio: Wejścia (R/L) i wyjścia (R/L) zbalansowane. Użyj wejścia LEFT dla sygnału mono.
MIDI: Wejście DIN5 MIDI IN oraz konfigurowalne wyjście MIDI THRU/OUT.
USB: Port typu B do aktualizacji firmware i zarządzania presetami.
Footswitch: Złącze dla przełącznika nożnego typu TS (non-latching).

Obsługa i menu

Większość parametrów jest dostępna bezpośrednio przez potencjometry na panelu przednim. Ustawienia zaawansowane, zarządzanie presetami i konfiguracja systemu odbywają się za pomocą enkodera DATA i wyświetlacza OLED.

Zarządzanie presetami

Urządzenie posiada 42 fabryczne presety i pozwala na zapisanie do 60 własnych. Funkcje obejmują:

SAVE/SAVE AS: Zapisywanie ustawień.
MAGIC: Generowanie losowego presetu.
SORT: Zmiana kolejności presetów.
USB Manage/Backup: Zarządzanie plikami presetów przez komputer (urządzenie widoczne jako dysk zewnętrzny).

Konfiguracja efektów

W menu EFFECT można dostosować:

Noise Gate: Próg (Threshold) i czas zwolnienia (Release).
Dry/Wet: Balans między sygnałem czystym a przetworzonym.
Morphing: Płynne przejście między presetami z ustawianym czasem zanikania.

Aktualizacja firmware

Aby zaktualizować oprogramowanie:

Wyłącz urządzenie.
Podłącz kabel USB do komputera.
Włącz urządzenie, trzymając wciśnięty enkoder DATA oraz przycisk SCREAM.
Urządzenie pojawi się jako dysk zewnętrzny.
Przeciągnij plik .uf2 do folderu na dysku.
Po zakończeniu urządzenie zrestartuje się automatycznie.

Praktyczna pomoc

Typowe problemy

Brak reakcji na zmianę parametrów po zmianie presetu

Włącz funkcję POT CATCH w ustawieniach, aby uniknąć skoków dźwięku przy zmianie presetów; wymaga to obrócenia potencjometru do zapisanej pozycji.

Urządzenie nie reaguje na sygnał wejściowy

Sprawdź ustawienia GAIN i upewnij się, że używasz odpowiedniego wejścia (LEFT dla sygnału mono).

Przed użyciem

Używaj wyłącznie zasilacza dostarczonego z urządzeniem.
Podłącz urządzenie do komputera przez USB tylko w celu aktualizacji lub backupu.
Upewnij się, że wejście sygnału jest odpowiednio skonfigurowane (mono/stereo).
Dostosuj GAIN tak, aby około 2/3 diod poziomu wyjściowego świeciło się podczas pracy.

Ilustracje i schematy

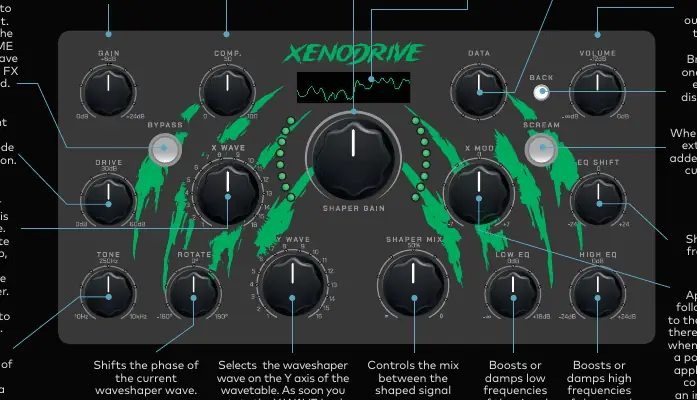

Panel przedni zawiera potencjometry do kontroli Gain, Drive, Tone, X/Y Wave, Shaper Mix, EQ oraz przyciski Bypass, Scream, Data encoder.
Panel tylny zawiera wejścia/wyjścia audio, MIDI, USB oraz złącze zasilania.

Zgodność modelu

Urządzenie wymaga zasilacza dostarczonego w zestawie.
Obsługuje MIDI CC dla większości parametrów.
Współpracuje z przełącznikami nożnymi typu TS (non-latching).
