Instrukcja obsługi monitora dozorowego Ernitec 0070-24108-M
Szybki przewodnik po monitorze dozorowym Ernitec 0070-24108-M. Dowiedz się, jak podłączyć urządzenie, skonfigurować ustawienia OSD, rozwiązywać problemy z obrazem i dbać o sprzęt.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy monitora dozorowego Ernitec 0070-24108-M. Dokument zawiera wytyczne dotyczące bezpiecznego użytkowania, instalacji, konfiguracji menu ekranowego (OSD) oraz rozwiązywania typowych problemów technicznych. Przed przystąpieniem do użytkowania należy upewnić się, że urządzenie jest prawidłowo podłączone do zasilania i źródła sygnału.
Opis urządzenia i sterowanie
Monitor wyposażony jest w panel sterowania oraz pilot zdalnego sterowania. Pilot umożliwia szybką zmianę źródła sygnału (VGA, HDMI, BNC), regulację głośności oraz dostęp do menu OSD. W przypadku korzystania z pilota, należy upewnić się, że włożono baterię CR2032 3V zgodnie z polaryzacją.
Podłączenie sprzętu
Monitor oferuje różnorodne opcje połączeń, co pozwala na integrację z systemami CCTV oraz komputerami:
- Zasilanie: Podłącz zasilacz do gniazda DC 12V.
- Wejścia wideo: Dostępne są złącza HDMI, VGA oraz BNC (Input/Output).
- Audio: Monitor posiada wejście audio oraz wyjście audio.
- PC: Monitor obsługuje protokół VESA DDC, co pozwala na automatyczną konfigurację ustawień po podłączeniu do komputera przez złącze VGA.
Konfiguracja OSD
Menu ekranowe (OSD) pozwala na dostosowanie parametrów pracy monitora:
- Picture (Obraz): Regulacja kontrastu, jasności, koloru, ostrości, temperatury barwowej oraz formatu obrazu (Aspect Ratio).
- Sound (Dźwięk): Regulacja balansu, trybu dźwięku oraz automatycznej głośności.
- Option/Function: Ustawienia języka menu, czasu wyświetlania OSD, przezroczystości oraz resetowanie ustawień.
Rozwiązywanie problemów
W przypadku wystąpienia problemów z obrazem lub dźwiękiem, należy sprawdzić:
- Czy kabel sygnałowy jest poprawnie podłączony.
- Czy wybrano właściwe źródło sygnału przyciskiem INPUT.
- Czy rozdzielczość i częstotliwość odświeżania są zgodne z obsługiwanymi przez monitor.
- Czy ustawienia jasności i kontrastu nie są ustawione na minimum.
Konserwacja i utylizacja
Regularne czyszczenie monitora wydłuża jego żywotność. Ekran należy czyścić miękką ściereczką zwilżoną letnią wodą z delikatnym detergentem, a następnie wytrzeć do sucha. Obudowę należy przecierać suchą, miękką ściereczką. Urządzenie podlega dyrektywie WEEE i powinno być utylizowane w wyznaczonych punktach zbiórki odpadów elektronicznych.
Informacje o producencie
Ernitec
Praktyczna pomoc
Typowe problemy
Brak obrazu
Sprawdź, czy kabel zasilający jest podłączony, czy monitor jest włączony oraz czy wybrano poprawne źródło sygnału (INPUT).
Sygnał poza zakresem (Out of range)
Dostosuj rozdzielczość lub częstotliwość odświeżania w ustawieniach karty graficznej komputera.
Pilot nie działa
Sprawdź stan baterii CR2032, upewnij się, że pilot jest skierowany w stronę czujnika i znajduje się w zasięgu do 7 metrów.
Paski lub zakłócenia na obrazie
Użyj funkcji automatycznej regulacji (Auto Adjust) lub sprawdź połączenia kabli wideo.
Przed użyciem
- Sprawdź zawartość opakowania (monitor, zasilacz, pilot).
- Upewnij się, że napięcie zasilania jest zgodne z wymaganiami.
- Włóż baterię CR2032 do pilota.
- Podłącz odpowiednie kable sygnałowe (HDMI, VGA lub BNC).
- Zapewnij odpowiednią wentylację wokół monitora.
Parametry w praktyce
- BNC Input/Output
- Złącza do przesyłania sygnału wideo w systemach monitoringu CCTV.
- OSD (On-Screen Display)
- Menu ekranowe służące do konfiguracji parametrów obrazu, dźwięku i funkcji systemowych.
Ilustracje i schematy

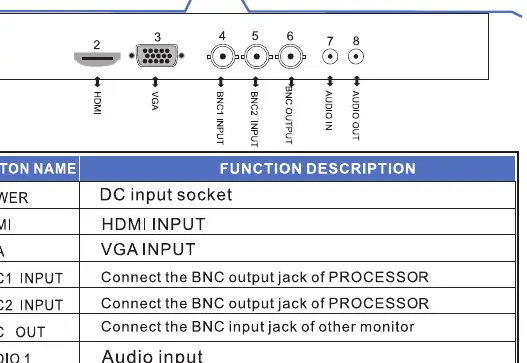

- Panel tylny: zawiera gniazda zasilania DC 12V, HDMI, VGA, wejścia/wyjścia BNC oraz audio.
- Pilot: umożliwia zmianę źródła sygnału, regulację głośności i dostęp do menu OSD.
Zgodność modelu
- Monitor obsługuje standardy VESA DDC dla automatycznej konfiguracji z PC.
- Wymaga baterii CR2032 3V do pilota.
