Instrukcja obsługi lampy ściennej Eurofase 35697
Kompletny przewodnik instalacji lampy ściennej Eurofase 35697. Instrukcja zawiera schematy podłączenia elektrycznego, listę wymaganych narzędzi oraz parametry techniczne urządzenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa ścienna Eurofase 35697 wymaga montażu przez wykwalifikowanego elektryka. Instalacja polega na podłączeniu przewodów zasilających (czarny-L, biały-N) oraz uziemienia zgodnie z lokalnymi przepisami elektrycznymi. str. 1, 2
Najważniejsze czynności
- Wyłączenie zasilania przed montażem str. 1
- Podłączenie przewodów uziemiających str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 20W MAX | Maksymalny pobór mocy | str. 2 |
| Napięcie | 120V | Napięcie zasilania | str. 2 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa i narzędzia str. 1
- Schemat montażu i dane techniczne str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu lampy ściennej Eurofase 35697. Ze względu na charakter prac elektrycznych, producent zaleca skorzystanie z usług wykwalifikowanego elektryka. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć zasilanie w skrzynce bezpieczników lub wyłączyć odpowiedni wyłącznik automatyczny.
Przygotowanie do montażu
Przed rozpoczęciem instalacji upewnij się, że posiadasz wszystkie niezbędne narzędzia. Producent nie dołącza ich do zestawu.
- Wymagane narzędzia: śrubokręt płaski, śrubokręt krzyżakowy (Phillips), kombinerki, taśma izolacyjna, obcinaczki do przewodów.
- Narzędzia pomocnicze: ściągacz izolacji, drabina.
- Szacowany czas montażu: około 20 minut.
Instrukcja instalacji i podłączenia
Instalacja musi być zgodna z lokalnymi przepisami elektrycznymi oraz normami krajowymi (National Electrical Code lub Canadian Electrical Code). Należy używać złączy przewodów posiadających certyfikat CSA lub UL.
- Wyłącz zasilanie w obwodzie.
- Przygotuj przewody z puszki przyłączeniowej oraz lampy.
- Połącz przewód uziemiający (zielony lub miedziany nieizolowany) z puszki przyłączeniowej z przewodem uziemiającym lampy. Jeśli puszka nie posiada przewodu uziemiającego, przymocuj przewód uziemiający lampy do zielonej śruby uziemiającej na poprzeczce montażowej.
- Połącz przewody zasilające zgodnie z kolorami (czarny do czarnego, biały do białego) przy użyciu odpowiednich złączy przewodów.
- Zabezpiecz połączenia taśmą izolacyjną, jeśli jest to wymagane.
- Zamontuj lampę do puszki przyłączeniowej zgodnie z dołączonym schematem montażowym.
Dane techniczne
Urządzenie jest przystosowane do pracy z następującymi parametrami:
- Moc: 20W MAX
- Napięcie: 120V
- Częstotliwość: 60Hz
- Źródło światła: LED (z możliwością ściemniania, dołączone do zestawu)
Praktyczna pomoc
Typowe problemy
Brak uziemienia w puszce przyłączeniowej
Podłącz przewód uziemiający lampy bezpośrednio do zielonej śruby uziemiającej znajdującej się na poprzeczce montażowej.
Niepewne połączenie przewodów
Upewnij się, że używasz złączy przewodów z certyfikatem UL lub CSA, odpowiednich do rozmiaru i liczby przewodów.
Przed użyciem
- Wyłącz zasilanie na głównym wyłączniku lub wykręć bezpiecznik.
- Przygotuj śrubokręt płaski i krzyżakowy.
- Przygotuj kombinerki i obcinaczki do przewodów.
- Upewnij się, że posiadasz złącza przewodów zgodne z normami UL/CSA.
- Sprawdź, czy posiadasz drabinę, jeśli montaż odbywa się na wysokości.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Dimmable LED
- Dołączone źródło światła LED obsługuje funkcję ściemniania.
Ilustracje i schematy

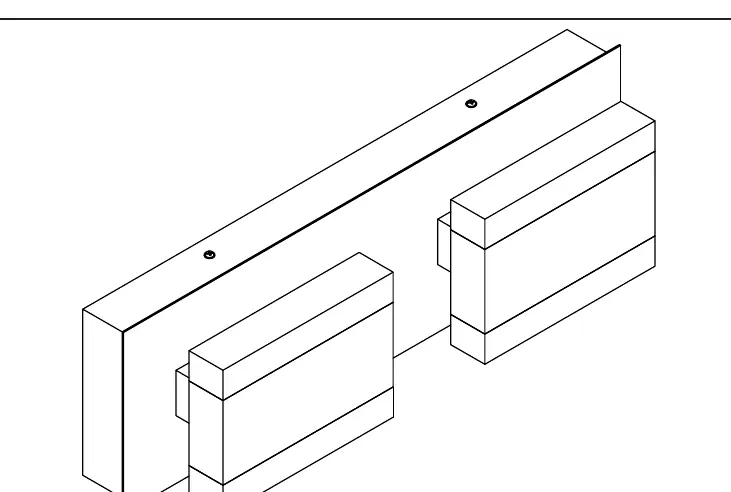

- Schemat pokazuje sposób łączenia przewodów: czarny (L) z czarnym, biały (N) z białym oraz uziemienie (G) z uziemieniem.

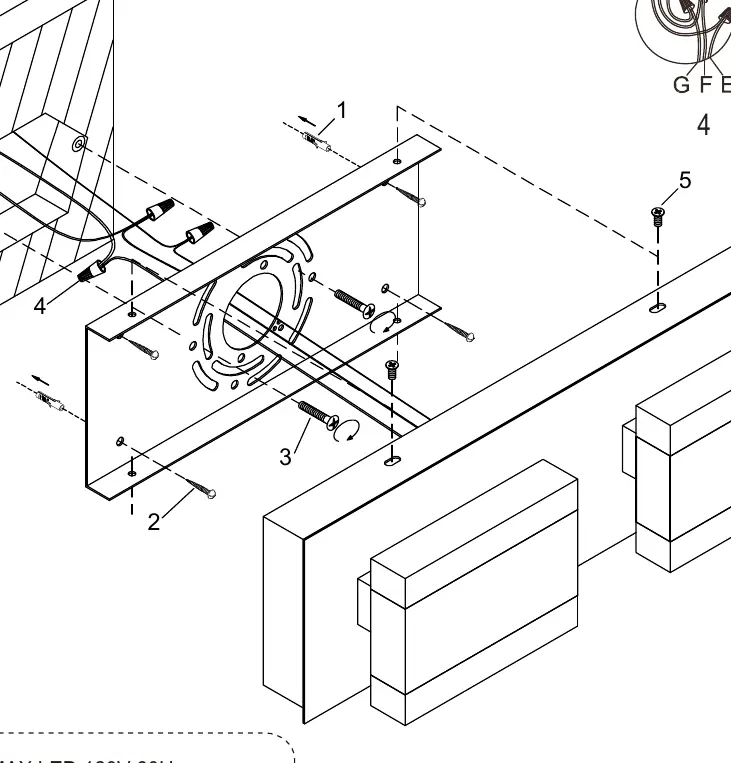

- Rysunek montażowy ilustruje mocowanie poprzeczki do puszki przyłączeniowej oraz przykręcanie obudowy lampy.
Zgodność modelu
- Instalacja musi być zgodna z National Electrical Code (N.E.C) lub Canadian Electrical Code.
