Instrukcja instalacji klimatyzatora i pompy ciepła Everwell 18K-60K
Kompletny przewodnik instalacji i serwisowania dla systemów klimatyzacji i pomp ciepła Everwell (modele 18K-60K). Zawiera schematy połączeń, wytyczne montażowe, procedury napełniania czynnikiem, kody błędów i parametry techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja przeznaczona jest dla wykwalifikowanego personelu serwisowego i zawiera procedury instalacji, lutowania, próżniowania, napełniania czynnikiem oraz diagnostyki błędów dla systemów Everwell 18K-60K. str. 1
Najważniejsze czynności
- Instalacja rur chłodniczych str. 15, 16
- Próżniowanie układu str. 17
- Napełnianie czynnikiem str. 18
Pierwsze uruchomienie
- Procedura uruchomienia str. 22
Problemy i rozwiązania
Błąd czujnika T3
Green light flashes 2 times every 8 seconds
str. 23
Alarm wysokiego ciśnienia
Green light flashes 1 time every 8 seconds
str. 23Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| T3 Sensor Fault | Temperature sensor fault | Check sensor connection | str. 23 |
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Czynnik | R410A | Typ czynnika chłodniczego | str. 1 |
| Napięcie | 208/230V | Napięcie zasilania | str. 8 |
Gdzie szukać w PDF
- Schematy elektryczne str. 6, 7
- Kody błędów str. 23
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja jest przeznaczona wyłącznie dla wykwalifikowanego personelu serwisowego. Zawiera szczegółowe wytyczne dotyczące instalacji, uruchomienia i serwisowania systemów klimatyzacji i pomp ciepła Everwell o wydajności 1.5-5 ton (modele 18K-60K). Nieprzestrzeganie procedur może prowadzić do pożaru, porażenia prądem lub uszkodzenia mienia.
Opis urządzenia
Systemy Everwell 18K-60K to jednostki typu Split System wykorzystujące czynnik chłodniczy R410A. Instrukcja obejmuje zarówno modele chłodzące, jak i modele z funkcją grzania.
Wymogi instalacyjne
- Lokalizacja: Jednostka musi być zamontowana na stabilnym podłożu, które utrzyma jej ciężar. Należy zapewnić odpowiednią przestrzeń serwisową (min. 24 cale dostępu serwisowego, 60 cali dla wylotu powietrza).
- Odstępy: W przypadku instalacji wielu jednostek, należy zachować minimum 18 cali odstępu między nimi (twarzą do twarzy).
- Ochrona: W przypadku montażu na dachu lub w miejscach narażonych na śnieg/lód, jednostkę należy odpowiednio podnieść.
Instalacja rur chłodniczych
- Lutowanie: Połączenia miedziane muszą być lutowane twardo (brazing) przy użyciu stopu miedzi z fosforem (np. Silfos-5). Nie używać miękkiego lutu.

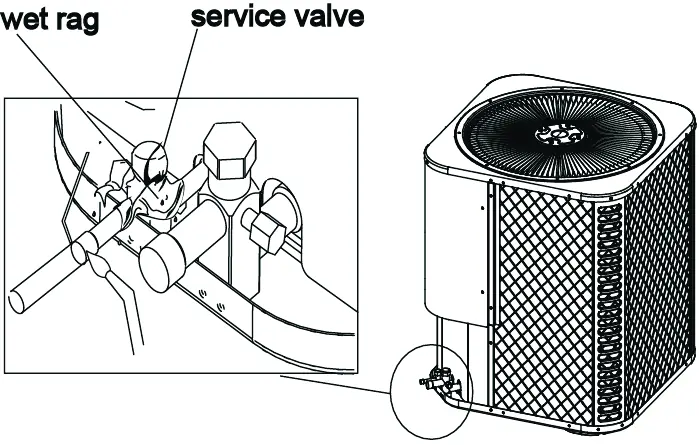

- Ochrona: Podczas lutowania należy przepuszczać przez rury suchy azot, aby zapobiec utlenianiu miedzi. Zawory serwisowe należy chronić przed przegrzaniem, owijając je mokrą szmatką.
- Próżniowanie: Po instalacji rur należy wykonać próbę próżniową. Wymagane osiągnięcie poziomu -755mmHg.
Instalacja elektryczna
Wszystkie prace elektryczne muszą być wykonane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Należy zapewnić uziemienie urządzenia i zainstalować wyłącznik różnicowoprądowy. Przewody zasilające i sygnałowe powinny być prowadzone w oddzielnych kanałach, zachowując min. 300mm odstępu, jeśli biegną równolegle.
Uruchomienie testowe
Po zakończeniu instalacji należy sprawdzić:
- Szczelność układu chłodniczego.
- Poprawność połączeń elektrycznych i uziemienia.
- Drożność odpływu skroplin.
- Czy zawory serwisowe są otwarte.
- Czy napięcie zasilania jest zgodne z tabliczką znamionową.
Diagnostyka i kody błędów
System sygnalizuje błędy za pomocą migania zielonej diody na jednostce zewnętrznej. Przykładowe błędy:
- Błąd czujnika T3: 2 mignięcia co 8 sekund.
- Alarm wysokiego ciśnienia: 1 mignięcie co 8 sekund.
- Błąd wentylatora DC: 7 mignięć co 8 sekund.
Praktyczna pomoc
Typowe problemy
Błąd czujnika temperatury (T3, T4, T5)
Sprawdź połączenia czujnika oraz jego rezystancję.
Alarm wysokiego lub niskiego ciśnienia
Sprawdź szczelność układu, ilość czynnika chłodniczego oraz drożność rur.
Błąd wentylatora DC
Sprawdź połączenie silnika wentylatora z płytą sterującą.
Przed użyciem
- Sprawdź, czy jednostki są stabilnie zamontowane i wypoziomowane.
- Upewnij się, że rury są szczelne i prawidłowo zaizolowane.
- Sprawdź, czy napięcie zasilania jest zgodne z wymogami (208/230V).
- Upewnij się, że zawory serwisowe są w pełni otwarte.
- Wykonaj próbę próżniową układu przed napełnieniem czynnikiem.
Ilustracje i schematy
- Schematy połączeń elektrycznych dla modeli chłodzących i grzewczych.
- Schematy orurowania dla różnych typów systemów.
- Wymiary jednostek zewnętrznych i wymagane odstępy serwisowe.
Zgodność modelu
- Systemy wymagają wykwalifikowanego personelu serwisowego.
- Wymagane lutowanie twarde (brazing) przy użyciu azotu.
- Modele 18K-60K mają różne wymagania dotyczące średnic rur i zasilania.
