Instrukcja uzupełniająca systemu klimatyzacji i pieca gazowego Carrier 14SEERYAC-01SUP

Szybki przewodnik po instrukcji uzupełniającej dla systemu Carrier 14SEERYAC-01SUP. Dowiedz się, jak sprawdzać ciśnienie gazu, regulować dopływ gazu oraz bezpiecznie przeprowadzić serwis zaworu gazowego.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Niniejszy dokument stanowi instrukcję uzupełniającą dotyczącą tymczasowej wymiany zaworu gazowego w systemach klimatyzacji i pieców gazowych Carrier 14 SEER. Urządzenie jest przeznaczone wyłącznie do pracy z gazem ziemnym. W przypadku chęci konwersji na propan (LP), należy skontaktować się z dystrybutorem w celu uzyskania odpowiedniego zestawu konwersyjnego; standardowy zawór gazowy w tym urządzeniu nie będzie działał z zestawem do propanu.

Sprawdzanie ciśnienia wlotowego gazu

Ciśnienie wlotowe należy sprawdzać podczas pracy pieca w trybie grzania gazowego, aby upewnić się, że nie spada ono poniżej wartości minimalnej określonej na tabliczce znamionowej.

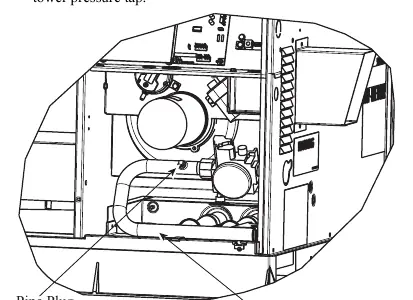

Rysunek 1: Zespół palnika z zaznaczonymi punktami pomiarowymi.
Rysunek 1: Zespół palnika z zaznaczonymi punktami pomiarowymi.
  1. Wyłącz zasilanie gazem do pieca oraz wyłącznik elektryczny na zaworze gazowym.
  2. Poluzuj śrubę ustalającą na króćcu ciśnienia wlotowego (maksymalnie jeden pełny obrót) za pomocą klucza imbusowego 3/32 cala.
  3. Podłącz manometr do króćca ciśnienia wlotowego na zaworze gazowym za pomocą węża 5/16 cala.
  4. Włącz zasilanie elektryczne pieca, zawór gazowy oraz ustaw termostat w tryb grzania (zmostkuj złącza R i W).
  5. Po zapaleniu palników sprawdź, czy ciśnienie mieści się w zakresie określonym na tabliczce znamionowej.
  6. Po zakończeniu pomiaru wyłącz termostat, zasilanie gazowe i elektryczne, a następnie odłącz manometr i dokręć śrubę ustalającą.

Regulacja dopływu gazu

Dopływ gazu można regulować poprzez pomiar przepływu przy liczniku lub pomiar ciśnienia na kolektorze. Dla jednostek na gaz ziemny zalecany jest pomiar przy liczniku.

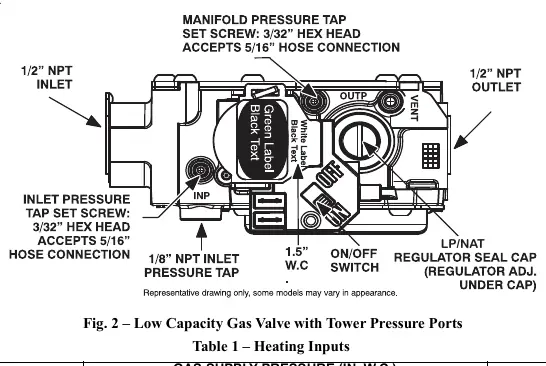

Rysunek 2: Zawór gazowy z punktami pomiaru ciśnienia i śrubą regulacyjną.
Rysunek 2: Zawór gazowy z punktami pomiaru ciśnienia i śrubą regulacyjną.
  • Pomiar ciśnienia na kolektorze: Ciśnienie musi być utrzymywane w zakresie 3.2 - 3.8 cala słupa wody (IN. W.C.).
  • Regulacja: Aby zwiększyć dopływ gazu, obróć plastikową śrubę regulacyjną na zaworze gazowym zgodnie z ruchem wskazówek zegara. Aby zmniejszyć, obróć ją przeciwnie do ruchu wskazówek zegara.
  • Ważne: Podczas pomiaru przepływu przy liczniku, wszystkie inne urządzenia korzystające z tego samego licznika muszą być wyłączone.

Bezpieczeństwo

Zagrożenie pożarowe: Niezastosowanie się do ostrzeżeń może skutkować obrażeniami ciała, śmiercią lub uszkodzeniem mienia. Po zakończeniu prac serwisowych śruba ustalająca króćca ciśnienia wlotowego musi być dokręcona, a zaślepka 1/8 cala NPT musi być zainstalowana, aby zapobiec wyciekom gazu.

Informacje o producencie

Carrier Global Corporation

Profil marki

Praktyczna pomoc

Typowe problemy

Urządzenie wymaga konwersji na propan (LP).

Zawór gazowy w tym urządzeniu nie obsługuje propanu bez modyfikacji. Skontaktuj się z dystrybutorem w celu zakupu dedykowanego zestawu do konwersji naturalny-na-propan.

Niewłaściwe ciśnienie gazu na kolektorze.

Upewnij się, że ciśnienie mieści się w zakresie 3.2 - 3.8 IN. W.C. dla gazu ziemnego. Regulacji dokonuje się plastikową śrubą na zaworze gazowym.

Przed użyciem

  • Upewnij się, że urządzenie jest zasilane gazem ziemnym.
  • Przygotuj klucz imbusowy 3/32 cala.
  • Przygotuj manometr z wężem 5/16 cala.
  • Wyłącz zasilanie elektryczne i gazowe przed rozpoczęciem prac.
  • Upewnij się, że wszystkie inne urządzenia gazowe korzystające z tego samego licznika są wyłączone podczas pomiaru.

Parametry w praktyce

Manifold Pressure (Natural Gas)
3.2 - 3.8 IN. W.C. - prawidłowy zakres ciśnienia roboczego na kolektorze.
Heating Input
Zakres od 40,000 do 130,000 BTUH w zależności od modelu i liczby dysz.

Ilustracje i schematy

  • Rysunek 1: Przedstawia zespół palnika, lokalizację zaślepki rury (pipe plug) oraz kolektora.
  • Rysunek 2: Przedstawia zawór gazowy niskiej wydajności z punktami pomiarowymi (inlet pressure tap, manifold pressure tap) oraz śrubami regulacyjnymi.

Zgodność modelu

  • Urządzenie nie jest przeznaczone do użytku z propanem bez specjalnego zestawu konwersyjnego.
  • Wymagane jest przestrzeganie lokalnych i krajowych przepisów budowlanych przy zmianie dysz palnika.
