Instrukcja techniczna i specyfikacja Carrier 15T 460V-3PH

Najważniejsze informacje z instrukcji

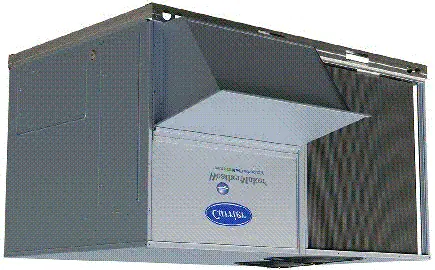

Niniejszy dokument stanowi specyfikację techniczną jednostki dachowej (RTU) Carrier 15T 460V-3PH. Urządzenie jest przeznaczone do chłodzenia elektrycznego i ogrzewania gazowego. Przed przystąpieniem do instalacji należy zapoznać się z wymogami elektrycznymi, wymiarami oraz wytycznymi dotyczącymi przepływu powietrza.

Parametry techniczne

• Model: 48FEFM16A3A6-0A0A0
• Zasilanie: 460V-3PH-60Hz
• Czynnik chłodniczy: R-454B
• Wydajność chłodnicza: 15 ton

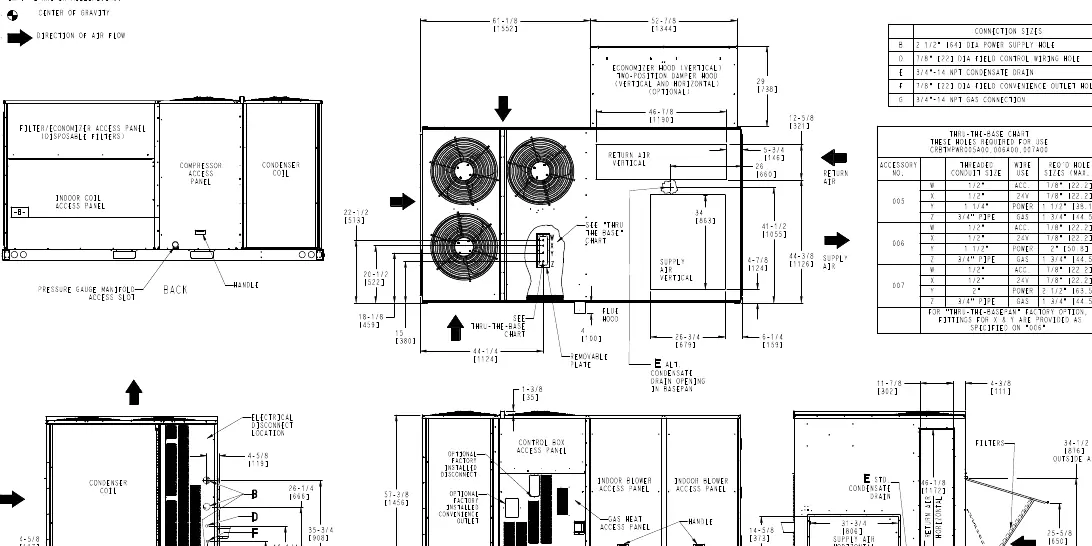

• Wymiary: ok. 9' 7.875'' (długość) x 5' 3.375'' (szerokość) x 4' 9.375'' (wysokość)
• Waga operacyjna: 1474 lb

Instalacja i konfiguracja

Urządzenie jest fabrycznie skonfigurowane do pionowego nawiewu i powrotu powietrza, z możliwością konwersji na nawiew poziomy. Wymagane jest zapewnienie odpowiedniego prześwitu dla serwisu i przepływu powietrza. Podłączenia gazowe i elektryczne powinny być wykonane zgodnie z lokalnymi przepisami, przy użyciu dedykowanych punktów wejścia w podstawie urządzenia.

Sterowanie i diagnostyka

Jednostka wyposażona jest w zaawansowany system sterowania, w tym opcjonalny kontroler SystemVu. System zapewnia diagnostykę, alarmy oraz możliwość integracji z systemami automatyki budynkowej (BAS). Wbudowane czujniki (powietrza powrotnego, nawiewanego i zewnętrznego) monitorują pracę urządzenia, zapewniając optymalny komfort.

Konserwacja i bezpieczeństwo

• Filtry: Urządzenie wykorzystuje standardowe filtry jednorazowe 18 x 24 x 2. Dostęp do filtrów jest możliwy przez panel serwisowy bez użycia narzędzi.
• Zabezpieczenia: System zawiera zabezpieczenia przed wysokim i niskim ciśnieniem, przegrzaniem sprężarki oraz wykrywacz wycieku czynnika chłodniczego A2L.
• Czyszczenie: Należy regularnie sprawdzać stan wężownic i odpływu kondensatu. Taca ociekowa jest wykonana z materiału odpornego na korozję.
