Instrukcja instalacji i uruchomienia klimatyzatora ActronAir Genesis 15kW-17kW

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji i uruchomienia klimatyzatorów ActronAir serii Genesis (15kW-17kW). Urządzenia te wykorzystują czynnik chłodniczy R-32 (klasa A2L), który jest lekko łatwopalny, dlatego instalacja i serwis muszą być wykonywane wyłącznie przez licencjonowanych techników HVAC. Przed przystąpieniem do prac należy zapoznać się z instrukcją bezpieczeństwa R-32.

Opis urządzenia

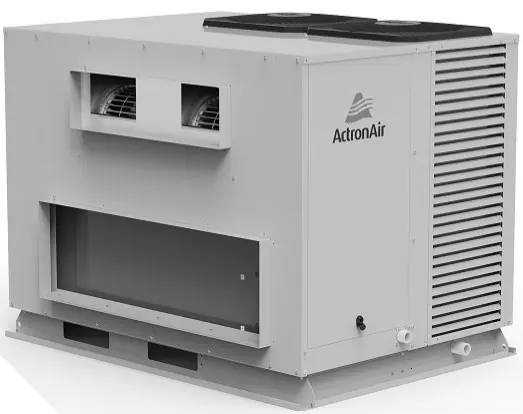

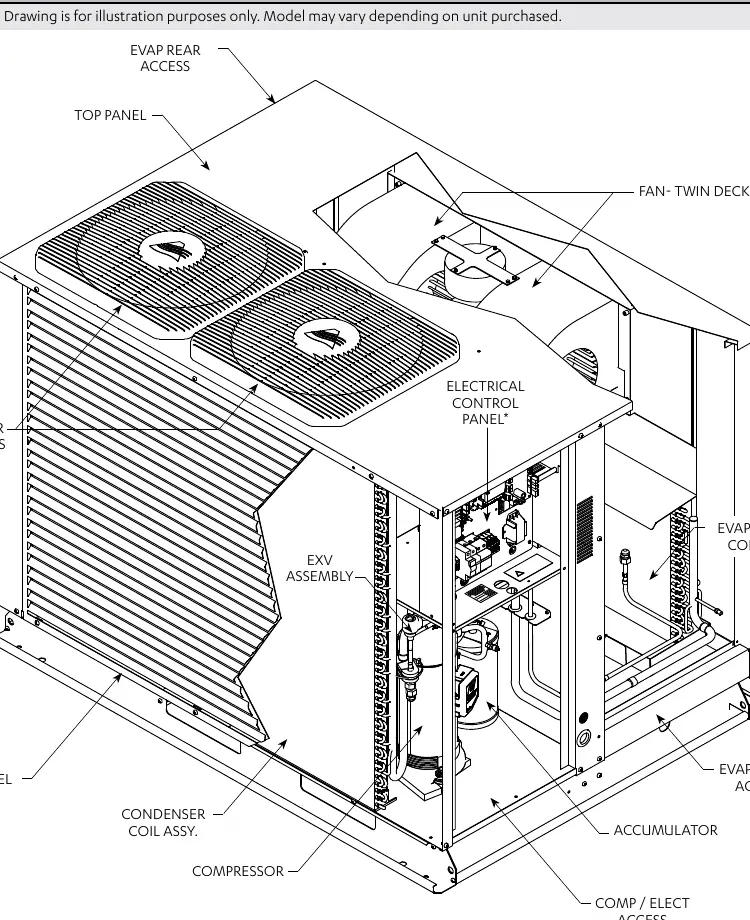

Klimatyzatory serii Genesis to jednostki typu package, wyposażone w zaawansowane sprężarki inwerterowe o zmiennej wydajności, wentylatory EC oraz inteligentne sterowanie elektroniczne. Konstrukcja oparta jest na ocynkowanej stali z powłoką epoksydową, co zapewnia trwałość w trudnych warunkach.

Instalacja i przygotowanie

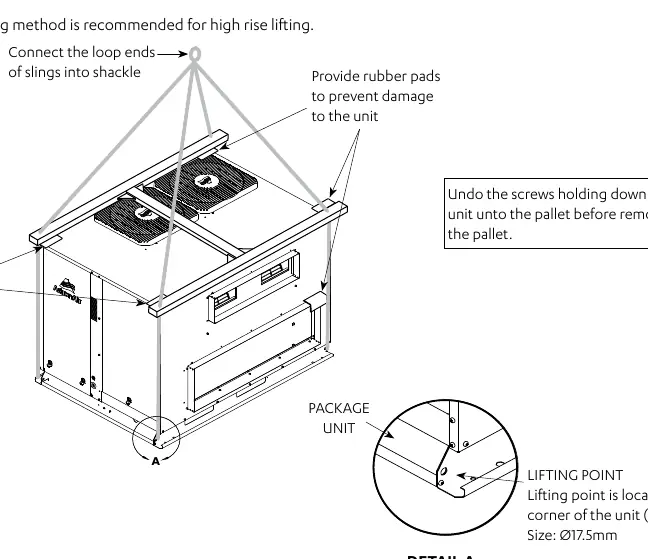

Przed montażem należy sprawdzić tabliczkę znamionową urządzenia oraz upewnić się, że fundament jest solidny i wypoziomowany. Należy zapewnić odpowiednie odstępy serwisowe (zgodnie z rysunkami w instrukcji) dla zapewnienia przepływu powietrza i dostępu serwisowego. Podczas podnoszenia urządzenia należy używać zawiesi nylonowych i rozpórek, aby uniknąć uszkodzenia obudowy.

Okablowanie i sterowanie

Instalacja elektryczna musi być zgodna z lokalnymi przepisami (AS/NZS 3000). Urządzenie obsługuje różne opcje sterowników ściennych (NEO, LC7-2). Schematy połączeń znajdują się wewnątrz panelu elektrycznego. Należy zwrócić uwagę na poprawne podłączenie komunikacji (kabel Cat5E) oraz unikanie prowadzenia kabli sygnałowych wzdłuż przewodów zasilających.

Konfiguracja i uruchomienie

Konfiguracja odbywa się za pomocą menu na płycie głównej jednostki zewnętrznej. Użytkownik może ustawić źródło sterowania (CtrS), skonfigurować parametry sprężarki i wentylatora. Należy pamiętać, że ustawienia fabryczne są zoptymalizowane i nie powinny być zmieniane bez wyraźnej potrzeby.

Napełnianie czynnikiem chłodniczym

System wymaga dokładnego napełnienia czynnikiem R-32. Procedura obejmuje ewakuację układu do poziomu poniżej 500 mikronów. Napełnianie powinno odbywać się metodą pomiaru przegrzania (superheat) i dochłodzenia (subcooling), zgodnie z tabelami zawartymi w instrukcji.

Konserwacja i serwis

Regularna konserwacja jest kluczowa dla wydajności urządzenia. Zaleca się przeglądy co 12 miesięcy dla zastosowań domowych i co kwartał dla komercyjnych. Czynności obejmują czyszczenie wężownic skraplacza, sprawdzanie szczelności, kontrolę połączeń elektrycznych oraz czyszczenie filtrów powietrza.
