Instrukcja montażu parownika zdalnego Carrier 14ASI

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu akcesorium parownika zdalnego dla agregatów chłodniczych Carrier serii 30RC. Urządzenie wykorzystuje czynnik chłodniczy R-32 (klasy A2L), który jest łatwopalny, dlatego instalacja i serwis muszą być wykonywane wyłącznie przez wykwalifikowany personel. Kluczowe jest przestrzeganie przepisów bezpieczeństwa, w tym zakaz używania otwartego ognia w pobliżu układu oraz zapewnienie odpowiedniej wentylacji.

Instalacja parownika

1. Sprawdź zawartość opakowania pod kątem uszkodzeń i brakujących części.
2. Wybierz miejsce montażu, które wytrzyma ciężar parownika.
3. Odłącz zasilanie elektryczne i zabezpiecz je przed przypadkowym włączeniem.
4. Odzyskaj czynnik chłodniczy z układu przed rozcięciem przewodów.
5. Zdemontuj parownik, filtr osuszacz, zawór rozprężny (EXV) i zespół zaworów serwisowych.
6. Przetransportuj i zamontuj parownik w nowym miejscu, instalując go pionowo.

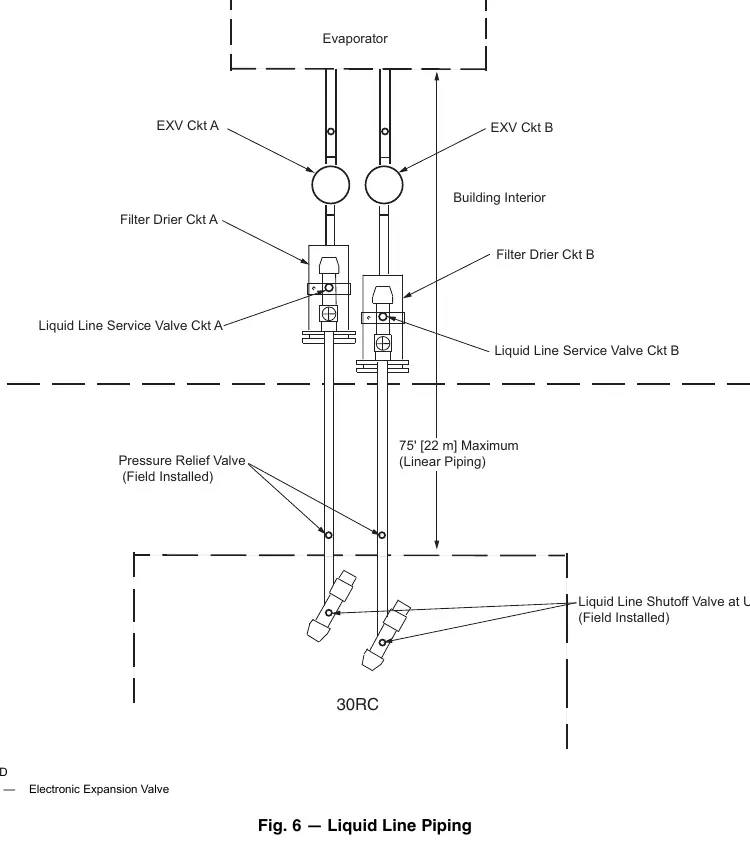

7. Zainstaluj ponownie filtr osuszacz, EXV i zespół zaworów serwisowych, zachowując odległość EXV od parownika nie większą niż 24 cale (ok. 60 cm).
8. Wykonaj połączenia rur cieczowych i ssawnych zgodnie z zaleceniami Carrier.
9. Zainstaluj zawory bezpieczeństwa w liniach cieczowych między zaworami odcinającymi.
10. Przed lutowaniem usuń przetworniki ciśnienia, rdzenie Schrader, termistory i inne wrażliwe elementy.

Połączenia elektryczne i sterowanie

Instrukcja zawiera szczegółowe schematy połączeń dla detekcji nieszczelności oraz czujników temperatury:

• Detekcja nieszczelności: Przekaźnik normalnie otwarty powinien być podłączony między TB5-1 i TB5-2. W przypadku wykrycia nieszczelności, przekaźnik otwiera się, co powoduje alarm i wyłączenie agregatu.

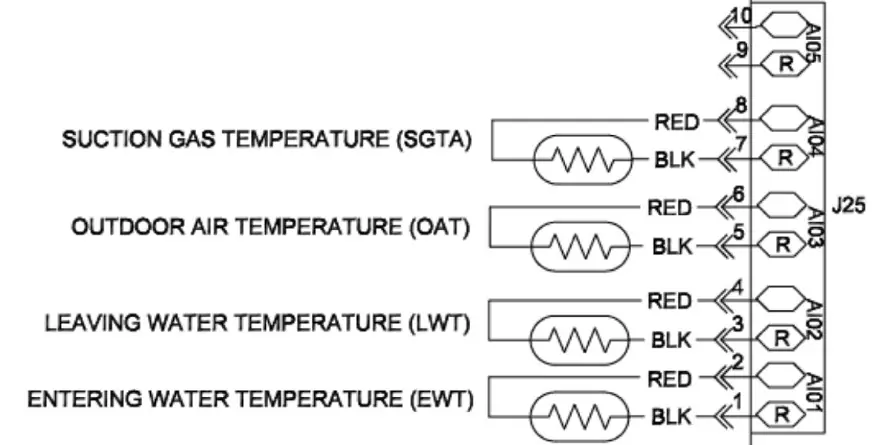

• Czujniki temperatury: Użyj dostarczonego 5-żyłowego kabla do połączenia termistorów w puszce przyłączeniowej z jednostką bazową. Splicing (łączenie) przewodów musi być wykonane z zachowaniem izolacji, aby uniknąć zwarć.

Napełnianie czynnikiem chłodniczym

Napełnianie układu musi odbywać się zgodnie z tabelami zawartymi w instrukcji (Tabele 4-6). Należy użyć wagi do precyzyjnego odmierzenia ilości czynnika. Czynnik należy wprowadzać do linii cieczowej; nie wolno ładować czynnika do linii ssawnej, gdyż grozi to uszkodzeniem sprężarki.

Dane techniczne i konserwacja

Maksymalna separacja między jednostką bazową 30RC a parownikiem wynosi 75 stóp (22 m) dla wężownic lamelowych (plate fin) oraz 50 stóp (15 m) dla wężownic mikrokanałowych. Maksymalna elewacja parownika nad sekcją skraplacza to 15 stóp (4,5 m). Wymagana jest okresowa kontrola spadku ciśnienia na filtrze osuszaczu; jeśli przekroczy 5-8 psi po 24 godzinach pracy, należy wymienić wkład filtra.
