Ogrzewanie i klimatyzacja / Podgrzewacze wody
Instrukcja obsługi zasobnika ciepłej wody użytkowej Ferroli ECOUNIT H 1B-2B
Kompletny przewodnik instalacji i konserwacji zasobników Ferroli ECOUNIT H 1B-2B. Dowiedz się, jak poprawnie podłączyć urządzenie, jakie są wymagania techniczne, limity ciśnienia oraz jak dbać o anody magnezowe, aby zachować gwarancję.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zasobnik Ferroli ECOUNIT H 1B-2B wymaga instalacji przez wykwalifikowanego technika. Kluczowe jest zastosowanie zaworu bezpieczeństwa, naczynia wzbiorczego oraz regularna kontrola anody magnezowej (co 6-12 miesięcy). Przed włączeniem źródła ciepła zasobnik musi być w pełni napełniony wodą. str. 6, 7, 8, 9
Najważniejsze czynności
- Kontrola anody magnezowej str. 6, 7, 8, 9
- Płukanie instalacji str. 6, 7, 8, 9
Pierwsze uruchomienie
- Napełnij zasobnik wodą przed włączeniem źródła ciepła. str. 6, 7, 8, 9
Problemy i rozwiązania
Wycieki z flanszy
Sprawdź montaż naczynia wzbiorczego i dokręcenie śrub flanszy (20 Nm / 40 Nm).
str. 6, 7, 8, 9Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne ciśnienie sanitarne | 6 bar (SMALVER-INOX) / 8-10 bar (SMALGLASS) | Limit ciśnienia roboczego dla wody użytkowej. | str. 10 |
| Maksymalne ciśnienie wymiennika | 10 bar | Limit ciśnienia roboczego dla wymiennika ciepła. | str. 10 |
Gdzie szukać w PDF

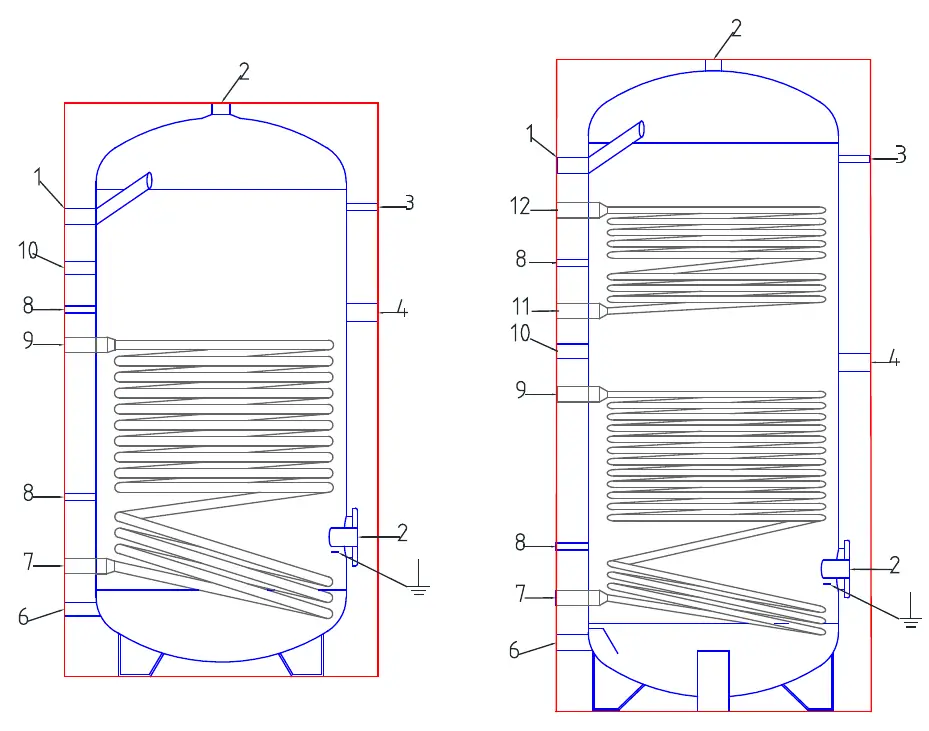

- Schemat połączeń str. 4, 11, 12, 13
- Tabela przyłączy str. 5
- Instrukcja instalacji str. 6, 7, 8, 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy zasobników ciepłej wody użytkowej Ferroli ECOUNIT H 1B-2B. Instalacja, uruchomienie, konserwacja oraz wyłączenie urządzenia muszą być wykonywane wyłącznie przez wykwalifikowany personel techniczny. Nieprzestrzeganie zaleceń zawartych w instrukcji skutkuje utratą praw gwarancyjnych.
Instalacja i uruchomienie
Przed przystąpieniem do instalacji należy upewnić się, że spełnione są następujące warunki:
- Instalacja musi być wykonana przez wykwalifikowanego instalatora.
- Należy zainstalować zawór bezpieczeństwa zgodnie z danymi technicznymi na etykiecie urządzenia.
- Wymagane jest zastosowanie naczynia wzbiorczego, umieszczonego w odległości maksymalnie 1 metra od zasobnika.
- Przed uruchomieniem należy przepłukać instalację hydrauliczną, aby usunąć zanieczyszczenia i opiłki, które mogą powodować korozję.
- Zaleca się montaż filtrów przed zasobnikiem w celu ochrony przed osadami.
- Przed włączeniem jakiegokolwiek źródła ciepła zasobnik musi być całkowicie napełniony wodą.
Konserwacja i serwis
Regularna konserwacja jest kluczowa dla długiej żywotności urządzenia:
- Anody magnezowe: Należy kontrolować co 12 miesięcy. W przypadku wody szczególnie agresywnej inspekcje należy przeprowadzać co 6 miesięcy. Jeśli średnica anody w jakimkolwiek miejscu spadnie poniżej 22 mm, należy ją wymienić. Jeśli jest pokryta kamieniem, należy ją wyczyścić.
- Jakość wody: Indeks Langeliera powinien mieścić się w zakresie od 0 do +0,4, twardość wody między 10°F a 20°F, maksymalne stężenie chlorków 70 mg/l, a minimalna przewodność 150 microS/cm.
- Ochrona przed zamarzaniem: W przypadku ryzyka zamarznięcia, zasobnik i wymiennik muszą zostać ogrzane lub całkowicie opróżnione.
Dane techniczne i ciśnienie
Urządzenie musi pracować w określonych limitach ciśnienia:
- Maksymalne ciśnienie robocze (sanitarne): 6 bar (modele SMALVER-INOX) lub 8-10 bar (modele SMALGLASS).
- Maksymalne ciśnienie robocze wymiennika: 10 bar.
- Temperatura wewnętrzna zasobnika nie może przekraczać 95°C (70°/80°C dla modeli SMALVER/SMALTECH).
Informacje o producencie
Ferroli
Praktyczna pomoc
Typowe problemy
Wycieki z flanszy
Sprawdź montaż naczynia wzbiorczego. Upewnij się, że śruby flanszy są dokręcone z odpowiednim momentem: 20 Nm dla otworów ręcznych (handhole) i 40 Nm dla otworów włazowych (manhole).
Korozja wewnętrzna
Regularnie sprawdzaj anody magnezowe (co 6-12 miesięcy) i wymieniaj je, jeśli średnica spadnie poniżej 22 mm.
Zanieczyszczenia w zasobniku
Zawsze płucz instalację przed pierwszym uruchomieniem i zainstaluj filtry na wlocie.
Przed użyciem
- Instalacja wykonana przez wykwalifikowanego technika.
- Zainstalowany zawór bezpieczeństwa.
- Zainstalowane naczynie wzbiorcze (max 1m od zasobnika).
- Przepłukana instalacja hydrauliczna.
- Sprawdzona szczelność połączeń.
- Zasobnik całkowicie napełniony wodą przed włączeniem źródła ciepła.
Parametry w praktyce
- Ciśnienie robocze sanitarne
- 6 bar dla SMALVER-INOX, 8-10 bar dla SMALGLASS.
- Ciśnienie robocze wymiennika
- Maksymalnie 10 bar.
- Indeks Langeliera
- Wskaźnik korozyjności wody; powinien wynosić od 0 do +0,4.
Ilustracje i schematy
- Schematy pokazują poprawne podłączenie zasobnika do instalacji z kotłem kondensacyjnym lub tradycyjnym.
- Dostępne są schematy uwzględniające dodatkowe źródła ciepła, takie jak panele solarne oraz termokominki.
Zgodność modelu
- W przypadku łączenia różnych materiałów w instalacji należy zastosować izolację dielektryczną.
- Wymagane jest wykonanie połączenia wyrównawczego (uziemienia) dla zasobnika i podłączonych rur.
