Instrukcja montażu zestawu zbiornika wody sanitarnej LG PHLTB
Kompletny przewodnik instalacji i konfiguracji zestawu zbiornika wody sanitarnej LG PHLTB. Zawiera instrukcje montażu, schematy połączeń elektrycznych, ustawienia przełączników DIP oraz wytyczne dotyczące podłączenia pompy recyrkulacyjnej...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zestaw zbiornika wody sanitarnej LG PHLTB wymaga montażu na ścianie, podłączenia do głównej płytki PCB jednostki oraz konfiguracji przełączników DIP w zależności od zainstalowanych komponentów (np. system solarny). str. 1
Najważniejsze czynności
- Montaż czujnika temperatury str. 1
- Konfiguracja przełączników DIP str. 1
Problemy i rozwiązania
Zakłócenia elektryczne
Użyj przewodu ekranowanego dla sygnałów w bloku zacisków 5, 6.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Przekrój przewodu grzałki | > 5mm² | Minimalny przekrój przewodu zasilającego grzałkę. | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i schematy str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zestawu zbiornika wody sanitarnej (Sanitary Water Tank Kit) dla systemów klimatyzacji LG. Prace instalacyjne muszą być wykonywane wyłącznie przez autoryzowany personel zgodnie z krajowymi normami elektrycznymi. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie elektryczne.
Elementy zestawu
- Czujnik (termistor)
- Zestaw zbiornika wody
- Instrukcja obsługi
- Wiązka przewodów (tylko dla modelu AHBWXXXA0)

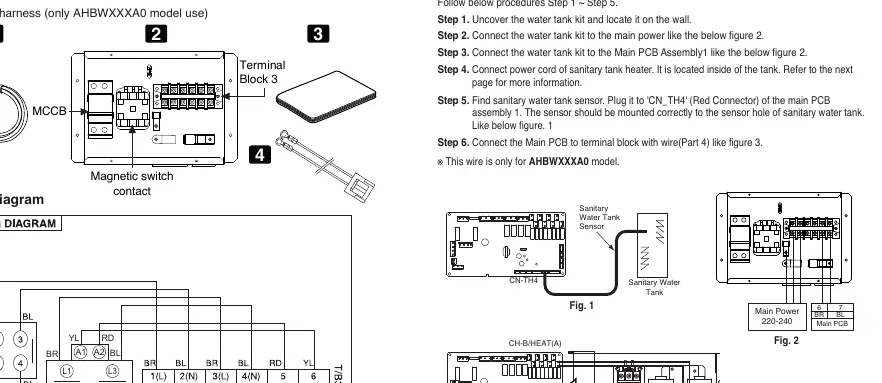

Instalacja zestawu zbiornika wody
- Rozpakuj zestaw zbiornika wody i zamontuj go na ścianie.
- Podłącz zestaw zbiornika do głównego zasilania.
- Podłącz zestaw zbiornika do głównej płytki PCB (Main PCB Assembly 1).
- Podłącz przewód zasilający grzałki zbiornika sanitarnego (znajduje się wewnątrz zbiornika).
- Zamontuj czujnik zbiornika wody sanitarnej w odpowiednim otworze i zabezpiecz go śrubą.
- W przypadku modelu AHBWXXXA0, podłącz główną płytkę PCB do bloku zacisków za pomocą dostarczonej wiązki przewodów.
Podłączenie elektryczne
Instalacja elektryczna wymaga zachowania szczególnej ostrożności. Należy zawsze stosować dedykowany obwód i wyłącznik. W przypadku podłączania grzałki zbiornika, przekrój przewodu musi wynosić powyżej 5mm². Zaleca się stosowanie przewodów ekranowanych dla sygnałów w bloku zacisków 5, 6, aby uniknąć zakłóceń elektrycznych.

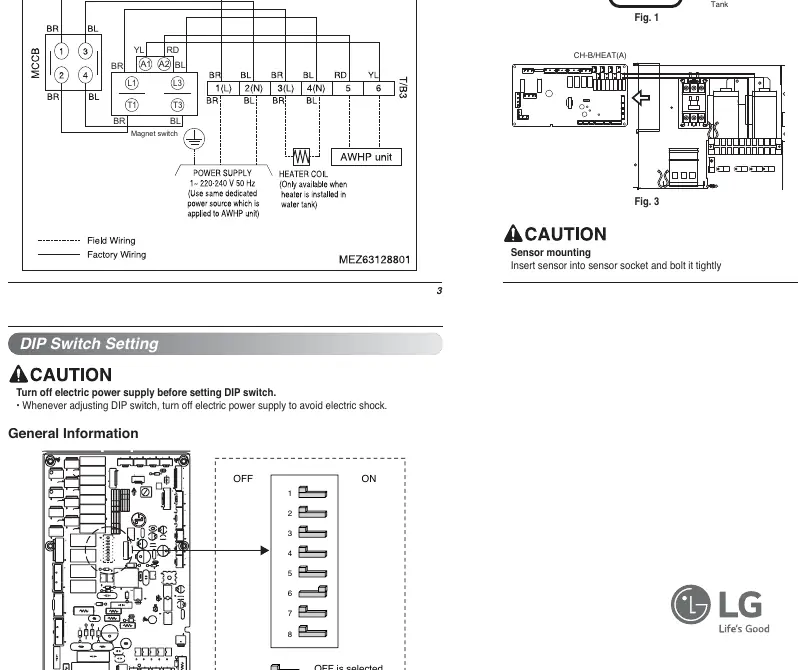

Konfiguracja przełączników DIP
Przed zmianą ustawień przełączników DIP należy wyłączyć zasilanie elektryczne. Dostępne konfiguracje:
- Tylko jednostka: Ustawienie 2 i 3 w pozycji OFF.
- Jednostka + zbiornik wody sanitarnej: Ustawienie 2 w pozycji ON, 3 w pozycji OFF.
- Jednostka + zbiornik wody sanitarnej + system solarny: Ustawienie 2 i 3 w pozycji ON.
Instalacja pompy recyrkulacyjnej
W przypadku korzystania ze zbiornika wody sanitarnej zaleca się instalację pompy recyrkulacyjnej w celu stabilizacji temperatury wody. Czas pracy pompy należy obliczyć według wzoru: Czas [minuty] = (1.2 ~ 1.5 * Objętość zbiornika [litry]) / Wydajność pompy [litry/minutę]. Wymagane jest zastosowanie zewnętrznego programatora czasowego.
Podłączenie grzałki zbiornika
Aby podłączyć grzałkę, należy zdjąć pokrywę grzałki wewnątrz zbiornika, a następnie podłączyć przewody fazowy (L) i neutralny (N) do odpowiednich zacisków w bloku zacisków zestawu zbiornika.
Informacje o producencie
LG Electronics
Praktyczna pomoc
Typowe problemy
Zakłócenia elektryczne w sygnale czujnika
Użyj przewodu ekranowanego dla sygnałów w bloku zacisków 5 i 6.
Woda w końcowym punkcie poboru jest zimna
Zainstaluj pompę recyrkulacyjną zgodnie z zaleceniami w instrukcji, aby ustabilizować temperaturę.
Nieprawidłowe działanie zaworu 3-drogowego
Upewnij się, że zawór jest typu SPDT (Single Pole Double Throw) i obsługuje wymagane tryby pracy (Flow A/Flow B).
Przed użyciem
- Wyłącz zasilanie elektryczne przed przystąpieniem do jakichkolwiek prac.
- Upewnij się, że instalację wykonuje autoryzowany personel.
- Sprawdź, czy przekrój przewodu grzałki wynosi powyżej 5mm².
- Zamontuj czujnik temperatury w dedykowanym otworze i dokręć śrubę.
- Skonfiguruj przełączniki DIP zgodnie z zainstalowanym osprzętem.
Parametry w praktyce
- Przekrój przewodu
- Musi wynosić powyżej 5mm² dla zasilania grzałki zbiornika.
- Zawór 3-drogowy
- Wymagany typ SPDT (3-przewodowy: Live1, Live2, Neutral).
- Czas pracy pompy
- Obliczany wzorem (k*V)/R, gdzie k=1.2-1.5, V=objętość zbiornika, R=wydajność pompy.
Ilustracje i schematy

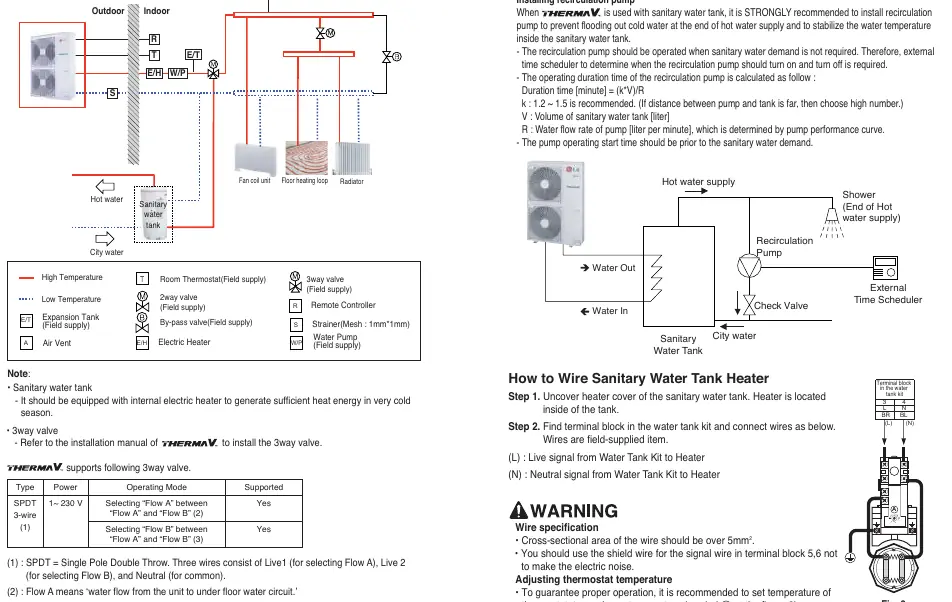

- Schemat połączeń pokazuje integrację jednostki zewnętrznej/wewnętrznej z pętlą ogrzewania podłogowego, grzejnikami i zbiornikiem wody sanitarnej.
- Schemat elektryczny przedstawia podłączenie czujnika (termistora) do złącza CN_TH4 na głównej płytce PCB.
Zgodność modelu
- Wymaga zaworu 3-drogowego typu SPDT.
- Wiązka przewodów (część 4) jest wymagana tylko dla modelu AHBWXXXA0.
