Instrukcja obsługi monitora LG serii 19M38/20M38/22M38/24M38/27MP38
Szybki przewodnik po instrukcji obsługi monitorów LG serii 19M38, 20M38, 22M38, 24M38 oraz 27MP38. Dowiedz się, jak zmontować podstawę, podłączyć kable, skonfigurować ustawienia obrazu i rozwiązać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Monitor LG serii 19M38/20M38/22M38/24M38/27MP38 obsługuje połączenia D-SUB, DVI-D oraz HDMI. Montaż podstawy wymaga przykręcenia śrub (użyj monety). Ustawienia obrazu, takie jak tryb Reader czy oszczędzanie energii, dostępne są w menu OSD pod przyciskami na dolnej krawędzi obudowy. str. 5, 7, 12, 15
Najważniejsze czynności
- Montaż podstawy str. 7
- Podłączenie do PC str. 12, 13
- Odblokowanie menu OSD str. 15, 26
Pierwsze uruchomienie
- Podłącz zasilacz i kabel sygnałowy, następnie naciśnij przycisk zasilania. str. 9
Problemy i rozwiązania
Brak obrazu
Sprawdź podłączenie kabla zasilającego i sygnałowego.
str. 26Konserwacja i reset
- Przywracanie ustawień fabrycznych: Menu > Next Menu > Reset str. 16
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 19V | Napięcie wejściowe zasilacza | str. 28, 30, 32, 34 |
Gdzie szukać w PDF
- Podłączenie str. 12, 13, 14
- Ustawienia str. 15, 16, 17, 18
- Rozwiązywanie problemów str. 26, 27
- Specyfikacja str. 28, 29, 30, 31
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy szerokiej gamy monitorów LG serii 19M38, 20M38, 22M38, 24M38 oraz 27MP38. Dokument zawiera kluczowe procedury montażu podstawy, podłączania sygnału wideo (D-SUB, DVI-D, HDMI), obsługi menu ekranowego (OSD) oraz rozwiązywania typowych problemów technicznych.
Montaż i przygotowanie
Przed rozpoczęciem użytkowania należy zmontować podstawę monitora. Wymaga to umieszczenia monitora ekranem do dołu na miękkiej powierzchni, przymocowania korpusu podstawy do monitora za pomocą śrub (często wymagana moneta) i zatrzaśnięcia podstawy. W przypadku montażu ściennego należy użyć uchwytu zgodnego ze standardem VESA (75x75 mm lub 100x100 mm w zależności od modelu).
Podłączanie monitora
Monitor obsługuje różne standardy połączeń:
- D-SUB: Analogowe połączenie wideo.
- DVI-D: Cyfrowe połączenie wideo.
- HDMI: Cyfrowe połączenie wideo i audio.
W przypadku korzystania z dwóch komputerów, należy podłączyć odpowiednie kable do właściwych portów. W razie problemów z obrazem w trybie analogowym, należy użyć przycisku AUTO na obudowie.
Ustawienia i funkcje
Menu OSD pozwala na pełną konfigurację monitora:
- Tryb Reader: Dostosowuje ekran do czytania (efekt papieru), redukując zmęczenie oczu.
- SMART ENERGY SAVING: Funkcja oszczędzania energii wykorzystująca algorytm kompensacji luminancji.
- Tryby obrazu: Dostępne są różne profile (np. Custom, Text, Photo, Cinema, Game) w zależności od modelu.
- Color Weakness: Tryb wspomagający użytkowników mających trudności z rozróżnianiem kolorów czerwonego i zielonego.
Menu OSD można zablokować/odblokować, przytrzymując przycisk MENU przez kilka sekund.
Rozwiązywanie problemów
W przypadku braku obrazu należy sprawdzić kabel zasilający i sygnałowy. Komunikat "OUT OF RANGE" oznacza, że sygnał z karty graficznej jest poza zakresem częstotliwości monitora. Komunikat "NO SIGNAL" sugeruje odłączony kabel sygnałowy. Wszelkie problemy z jakością obrazu w trybie analogowym można często rozwiązać przyciskiem AUTO.
Informacje o producencie
LG Electronics
Praktyczna pomoc
Typowe problemy
Komunikat 'OUT OF RANGE' na ekranie
Sygnał z karty graficznej PC jest poza zakresem częstotliwości. Sprawdź sekcję 'Dane techniczne' w instrukcji i skonfiguruj ponownie rozdzielczość w systemie operacyjnym.
Komunikat 'NO SIGNAL'
Kabel sygnałowy między PC a monitorem jest odłączony lub uszkodzony. Sprawdź połączenie.
Komunikat 'OSD LOCKED' po naciśnięciu MENU
Menu OSD jest zablokowane. Przytrzymaj przycisk MENU przez kilka sekund, aby je odblokować.
Obraz jest niewyraźny lub przesunięty (tryb analogowy)
Naciśnij przycisk AUTO na dolnej krawędzi monitora, aby automatycznie dostosować ustawienia wyświetlania.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie dostarczone komponenty.
- Przygotuj płaską, miękką powierzchnię do montażu podstawy, aby nie porysować ekranu.
- Upewnij się, że używasz certyfikowanych kabli (szczególnie HDMI).
- Sprawdź, czy gniazdko zasilania jest dostępne i sprawne.
Ilustracje i schematy

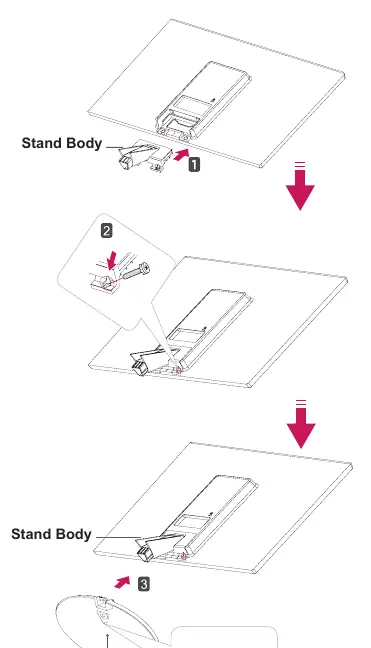

- Schemat montażu podstawy: instrukcja użycia śrub i monety.
- Schemat podłączenia kabli: D-SUB, DVI-D, HDMI.
- Schemat panelu przycisków: lokalizacja przycisków MENU, READER, FUNC, AUTO, INPUT/EXIT.
Zgodność modelu
- Niektóre funkcje (np. AUTO, Self Image Setting) działają tylko w trybie analogowym (D-SUB).
- Użycie niecertyfikowanych kabli HDMI może powodować problemy z wyświetlaniem obrazu.
- Wsparcie dla Mac wymaga oddzielnego adaptera dla złącza D-SUB.
