Instrukcja demontażu monitora LG 17MB15TP-B
Przewodnik demontażu monitora LG 17MB15TP-B przeznaczony dla zakładów recyklingu i utylizacji. Dokument zawiera wykaz materiałów wymagających selektywnej obróbki, listę niezbędnych narzędzi oraz szczegółowe kroki demontażu obudowy i...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dokument jest instrukcją demontażu monitora LG 17MB15TP-B dla celów recyklingu. Opisuje proces usuwania komponentów wymagających selektywnej obróbki, takich jak płytki PCB, kondensatory i wyświetlacz LCD. str. 1
Najważniejsze czynności
- Demontaż podstawy str. 5, 7
- Demontaż tylnej obudowy str. 5, 8
Gdzie szukać w PDF
- Identyfikacja produktu i spis treści str. 1
- Materiały do selektywnej obróbki str. 2
- Wymagane narzędzia str. 3
- Proces demontażu str. 4, 5, 6, 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcje demontażu monitora LG 17MB15TP-B, przeznaczone wyłącznie dla wykwalifikowanych pracowników zakładów recyklingu i utylizacji. Celem dokumentu jest umożliwienie bezpiecznego usunięcia komponentów i materiałów wymagających selektywnej obróbki zgodnie z dyrektywą 2012/19/EU.
Materiały i komponenty wymagające selektywnej obróbki
Podczas demontażu należy zwrócić szczególną uwagę na następujące elementy:
- Płytki drukowane (PCB/PCA): O powierzchni większej niż 10 cm².
- Wyświetlacze LCD: O powierzchni większej niż 100 cm², w tym podświetlane lampami wyładowczymi.
- Kondensatory elektrolityczne: O średnicy lub wysokości powyżej 2,5 cm.
- Kable zewnętrzne: Przewód zasilający oraz kabel sygnałowy.
Wymagane narzędzia
Do przeprowadzenia procesu demontażu wymagane są następujące narzędzia:
- Śrubokręt
- Szczypce (nipper)
- Plastikowy przyrząd (Hera Jig)
Proces demontażu
Proces demontażu powinien być przeprowadzany w autoryzowanych zakładach. Główne etapy obejmują:
Demontaż obudowy zewnętrznej

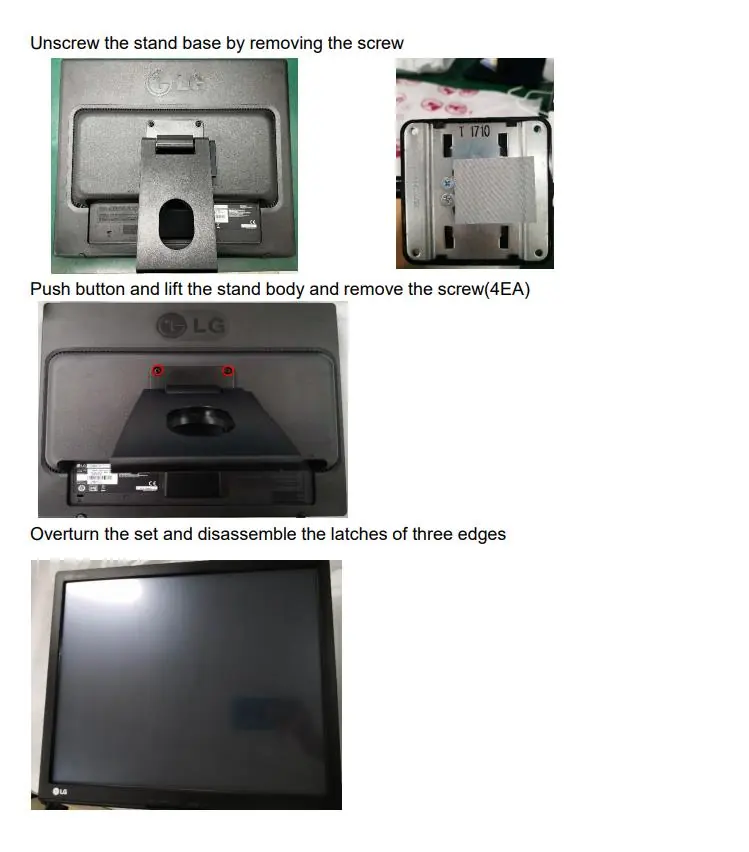

- Odkręć podstawę stojaka, usuwając śruby.
- Naciśnij przycisk, unieś korpus stojaka i usuń śruby (4 sztuki).
- Odwróć urządzenie i zdemontuj zatrzaski na trzech krawędziach.

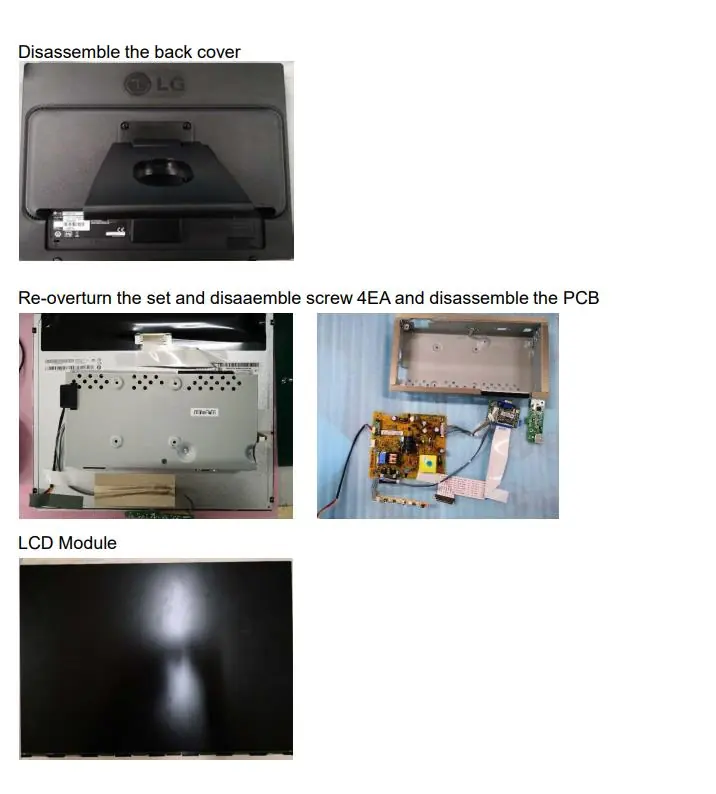

- Zdejmij tylną pokrywę obudowy.
Demontaż podzespołów wewnętrznych
- Odłącz przewód zasilający i kable sygnałowe (można je usunąć ręcznie).

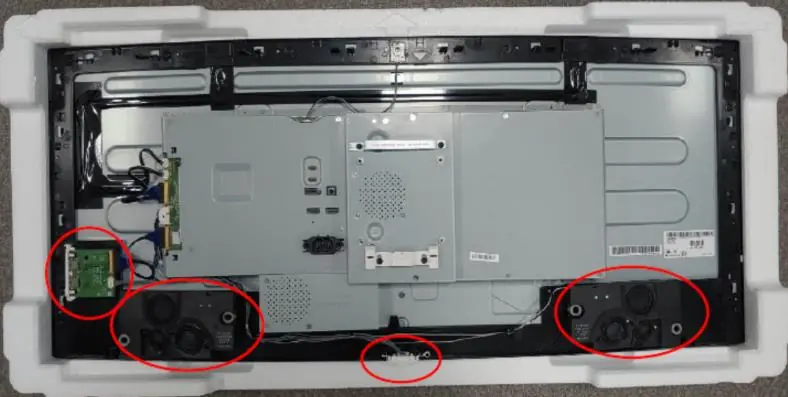

- Zdemontuj głośniki, panel sterowania oraz boczną płytkę PCB.
- Usuń kable z uchwytów.

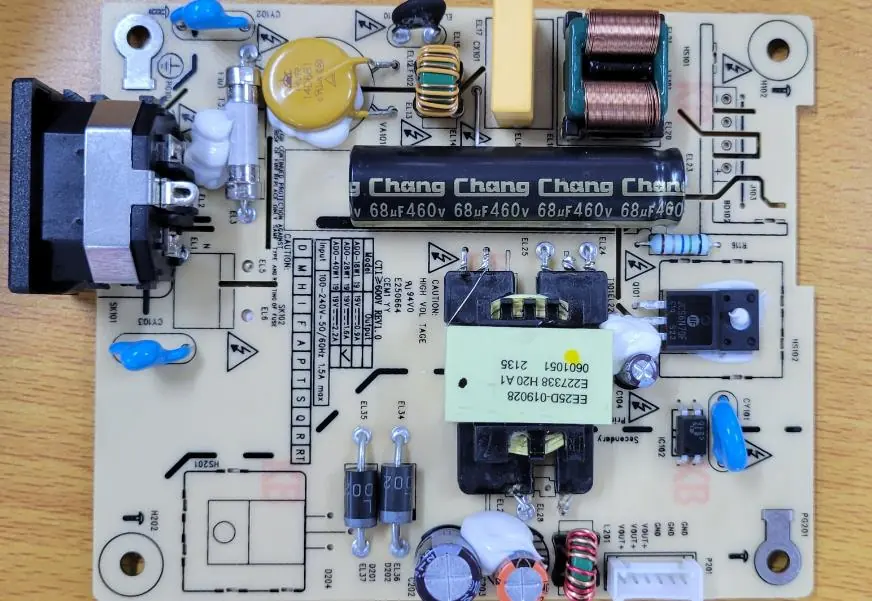

- Zdemontuj płytkę PCB zasilacza (kondensatory o średnicy > 25 mm należy usunąć za pomocą szczypiec).
- Zdemontuj ramę oraz płytkę podświetlenia.
- Wyjmij moduł LCD.
Informacje o producencie
LG Electronics
Praktyczna pomoc
Typowe problemy
Trudności z demontażem obudowy
Upewnij się, że wszystkie śruby mocujące podstawę i tylną pokrywę zostały usunięte, a zatrzaski na krawędziach zostały zwolnione.
Usuwanie kondensatorów
Kondensatory o średnicy lub wysokości powyżej 25 mm znajdują się w zasilaczu i należy je usunąć za pomocą szczypiec.
Przed użyciem
- Przygotuj śrubokręt
- Przygotuj szczypce (nipper)
- Przygotuj plastikowy przyrząd (Hera Jig)
- Upewnij się, że monitor jest odłączony od zasilania
- Zapewnij odpowiednie miejsce do selektywnej zbiórki odpadów
Ilustracje i schematy
- Schemat demontażu podstawy monitora
- Schemat usuwania kondensatorów z płytki zasilacza
- Schemat demontażu tylnej obudowy i PCB
Zgodność modelu
- Instrukcja dotyczy serii monitorów LG ##MB15T* oraz ##MB15P*
