Instrukcja obsługi detektora rentgenowskiego LG 17HQ901G-B
Kompletny przewodnik użytkownika dla detektora rentgenowskiego LG 17HQ901G-B. Instrukcja zawiera informacje o obsłudze urządzenia, ładowaniu baterii, konserwacji, czyszczeniu oraz interpretacji wskaźników LED i OLED.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Detektor LG 17HQ901G-B to cyfrowe urządzenie do obrazowania rentgenowskiego. Instrukcja opisuje jego obsługę, w tym funkcje przycisków, interpretację wskaźników LED, procedurę ładowania baterii oraz wytyczne dotyczące czyszczenia. str. 1, 4, 7, 8
Najważniejsze czynności
- Włączanie detektora str. 9
- Przywracanie ustawień fabrycznych str. 9
Pierwsze uruchomienie
- Podłącz detektor do Control Box za pomocą kabla głównego, upewnij się, że bateria jest naładowana i włącz urządzenie przyciskiem zasilania. str. 5, 8, 9
Problemy i rozwiązania
Błąd systemu (migające diody)
Jeśli diody Power, Connection i Fn migają jednocześnie, skontaktuj się z producentem.
str. 10Konserwacja i reset
- Przywracanie ustawień fabrycznych: przytrzymaj przyciski połączenia i funkcyjny przez 10 sekund. str. 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozdzielczość | 3.6 lp/mm | Jakość obrazu | str. 4 |
| Pixel pitch | 140 um | Rozmiar piksela | str. 4 |
Gdzie szukać w PDF
- Elementy zestawu str. 5
- Obsługa przycisków str. 8, 9
- Control Box str. 13, 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy cyfrowego detektora rentgenowskiego LG 17HQ901G-B. Urządzenie służy do akwizycji i przetwarzania obrazów rentgenowskich. Przed użyciem należy zapoznać się z procedurami czyszczenia, obsługi baterii oraz interpretacją wskaźników LED, które informują o stanie pracy i błędach systemu.
Opis urządzenia
Detektor jest urządzeniem do obrazowania rentgenowskiego wykorzystującym krzem amorficzny i wysokowydajny scyntylator. Zapewnia wysoką jakość obrazu o rozdzielczości 3,6 lp/mm i skoku pikseli 140 um. Urządzenie współpracuje z komputerem operacyjnym i generatorem promieni rentgenowskich, umożliwiając transmisję danych przewodową lub bezprzewodową.

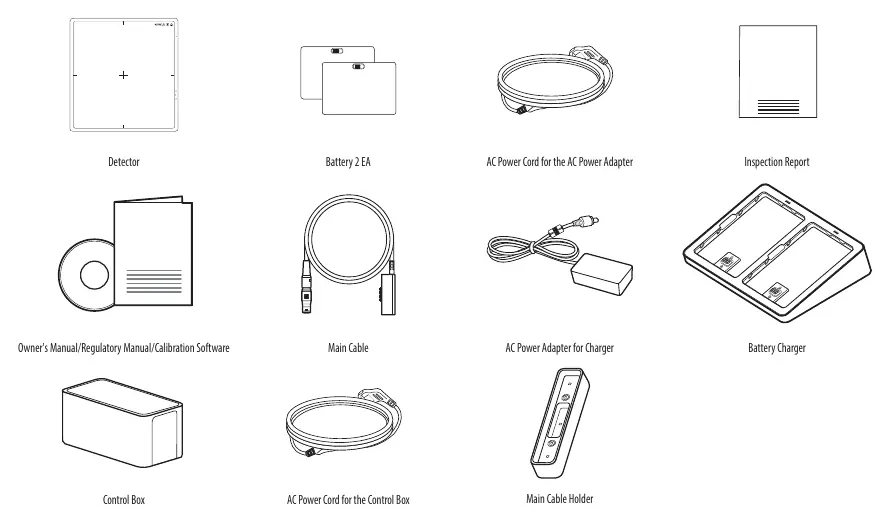

Elementy zestawu
W skład zestawu wchodzą: detektor, dwie baterie, ładowarka do baterii, zasilacz, kable zasilające, kabel główny, Control Box oraz dokumentacja.
Obsługa detektora
Detektor posiada przyciski na bocznej krawędzi:
- Przycisk zasilania: Włączanie (przytrzymaj 1 s) i wyłączanie (przytrzymaj 5 s).
- Przycisk połączenia (Wired/Wireless): Przełączanie trybów (Ethernet/Station/AP).
- Przycisk funkcyjny (Fn): Przełączanie menu (sprawdzanie trybu, akwizycja wideo, automatyczny zapis).
Przytrzymanie przycisków połączenia i funkcyjnego przez 10 sekund przywraca ustawienia fabryczne.
Wskaźniki LED i OLED
Wskaźniki LED informują o stanie zasilania, baterii i połączenia. Wyświetlacz OLED prezentuje aktualny tryb połączenia, status akwizycji wideo oraz ustawienia automatycznego zapisu obrazów.
Ładowanie baterii
Ładowarka posiada dwa porty. Czas ładowania wynosi zazwyczaj 3 godziny. Stan naładowania sygnalizowany jest diodami LED na ładowarce: miganie oznacza ładowanie, stałe światło oznacza zakończenie procesu.
Control Box
Control Box łączy detektor z generatorem i komputerem. Posiada porty DXD 1 i DXD 2 do zasilania i transmisji danych, port Ethernet, złącze Sync oraz bezpieczniki (4 A, 250 V).
Czyszczenie i konserwacja
Czyszczenie musi być wykonywane przez personel medyczny. Należy używać miękkiej szmatki nasączonej zalecanym środkiem (np. izopropanol 70%, etanol 70%, roztwór NaCl 0,9%). Nie należy używać benzenu, rozcieńczalników ani kwasów. Podczas czyszczenia należy zachować ostrożność, aby płyn nie dostał się do wnętrza urządzenia.
Informacje o producencie
LG Electronics
Praktyczna pomoc
Typowe problemy
Dioda LED nie świeci podczas ładowania baterii
Może to być błąd połączenia. Spróbuj zainstalować baterię ponownie.
Wskaźniki LED sygnalizują błąd systemu
Jeśli diody Power (biała migająca) + Connection (zielona migająca) + Fn (zielona migająca) migają jednocześnie, wystąpił błąd systemu. Skontaktuj się z producentem.
Przed użyciem
- Sprawdź, czy bateria jest naładowana.
- Upewnij się, że wszystkie kable są poprawnie podłączone do Control Box i detektora.
- Sprawdź, czy używasz autoryzowanych komponentów (np. kabel LAN powyżej standardu CAT5E).
- Upewnij się, że urządzenie jest wyłączone przed czyszczeniem.
Parametry w praktyce
- Bezpiecznik Control Box
- 4 A, 250 V, typ T - wymagane parametry dla ochrony elektrycznej.
Ilustracje i schematy
- Strona 5: Przegląd wszystkich akcesoriów wchodzących w skład zestawu.
- Strona 8: Rozmieszczenie przycisków i wskaźników na boku detektora.
- Strona 13: Opis portów i wskaźników na tylnym panelu Control Box.
Zgodność modelu
- Urządzenie musi być używane z komputerem operacyjnym i generatorem promieni rentgenowskich.
- Control Box obsługuje do dwóch detektorów jednocześnie.
