Instrukcja obsługi cyfrowego detektora rentgenowskiego LG 17HQ701G-B
Kompletny przewodnik użytkownika dla cyfrowego detektora rentgenowskiego LG 17HQ701G-B. Instrukcja zawiera szczegółowe informacje na temat instalacji, konfiguracji połączeń przewodowych i bezprzewodowych, obsługi baterii, konserwacji oraz...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Detektor LG 17HQ701G-B łączy się z komputerem przewodowo (przez skrzynkę sterującą i kabel LAN) lub bezprzewodowo (tryb Station lub AP). W trybie manualnym wymagane jest dodatkowe połączenie kablem wyzwalającym z generatorem rentgenowskim. str. 25, 30, 33
Najważniejsze czynności
- Montaż baterii str. 15
- Konfiguracja połączenia przewodowego str. 32
- Czyszczenie detektora str. 3
Pierwsze uruchomienie
- Instalacja oprogramowania kalibracyjnego str. 24
- Weryfikacja połączenia (Ping) str. 32
Problemy i rozwiązania
Błąd systemu (migające diody)
Skontaktuj się z producentem.
str. 10Konserwacja i reset
- Przywracanie ustawień fabrycznych str. 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Waga detektora | 3.6 kg | Typowa waga urządzenia. | str. 19 |
| Rozdzielczość | 3.6 lp/mm | Rozdzielczość obrazu. | str. 19 |
Gdzie szukać w PDF
- Spis treści str. 2
- Specyfikacja techniczna str. 19, 21, 22
- Instrukcja połączeń str. 30, 33, 35
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy cyfrowego detektora rentgenowskiego LG 17HQ701G-B. Urządzenie służy do cyfrowej akwizycji obrazów rentgenowskich w systemach radiografii ogólnej. Przed przystąpieniem do użytkowania należy zapoznać się z procedurami bezpieczeństwa, wymaganiami środowiskowymi oraz sposobem poprawnej konfiguracji połączeń z komputerem i generatorem rentgenowskim.
Opis urządzenia i komponenty

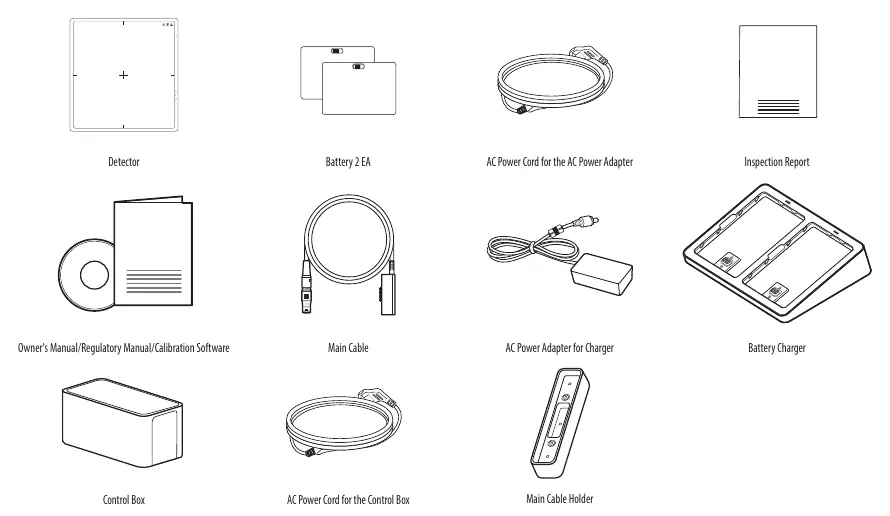

W skład zestawu wchodzą: detektor, dwie baterie, ładowarka do baterii, zasilacze, kable (główny, zasilający, LAN) oraz skrzynka sterująca (Control Box). Detektor posiada wskaźniki LED informujące o stanie zasilania i połączenia oraz wyświetlacz OLED.
Obsługa baterii

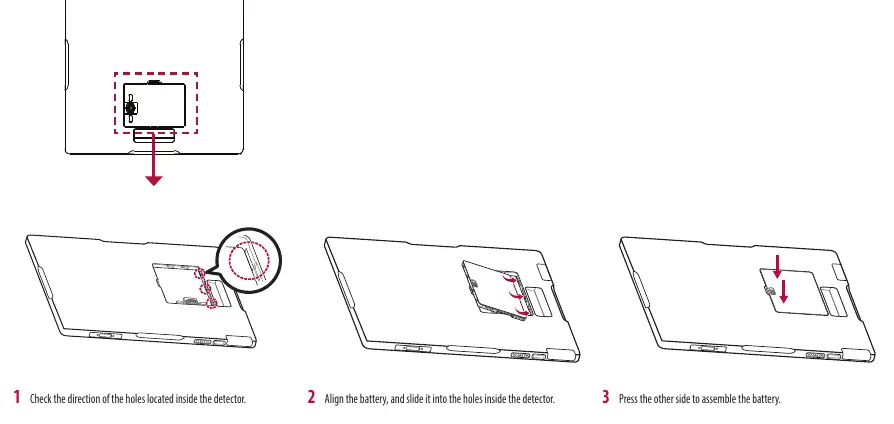

Detektor zasilany jest akumulatorami litowo-jonowymi. Montaż: Wyrównaj baterię z otworami wewnątrz detektora i wsuń ją, a następnie dociśnij drugą stronę. Demontaż: Przesuń przycisk blokady baterii i wyjmij ją, unosząc w odpowiednim kierunku. Urządzenie wspiera funkcję "Hot-Swap" (wymiana baterii podczas pracy), która jest aktywna przez jedną minutę po wyjęciu baterii.
Instalacja i połączenia
Detektor może pracować w trybie przewodowym (przez kabel LAN i skrzynkę sterującą) lub bezprzewodowym (Station/AP mode). Tryb przewodowy: Wymaga połączenia detektora ze skrzynką sterującą kablem głównym oraz skrzynki z komputerem kablem LAN. Należy skonfigurować adres IP karty sieciowej komputera (np. 10.10.10.2). Tryb bezprzewodowy: Dostępny w trybie Station (przez zewnętrzny punkt dostępowy) lub AP (przez wbudowany punkt dostępowy detektora). SSID domyślne to LGEDXD lub LGEDXD_SOFTAP.
Konfiguracja oprogramowania
Instalacja oprogramowania kalibracyjnego (Calibration Software) jest niezbędna do poprawnej pracy. Po instalacji należy przejść do ustawień [DXD] > [Connection & File Save], wprowadzić adres IP detektora (10.10.10.100) i użyć przycisku [Ping] w celu weryfikacji połączenia.
Czyszczenie i konserwacja
Do czyszczenia detektora należy używać wyłącznie zalecanych środków: izopropanolu 70%, etanolu 70%, roztworu NaCl 0,9% lub Biospot 500 ppm. Przed czyszczeniem należy wyłączyć urządzenie i odłączyć kabel zasilający. Używać miękkiej szmatki, stosując siłę nie większą niż 1 N. Czyszczenie powinno być wykonywane przez wykwalifikowany personel medyczny.
Wskaźniki LED i rozwiązywanie problemów
Wskaźniki LED na detektorze i skrzynce sterującej informują o stanie pracy. Jeśli wskaźniki LED (Power, Wired/Wireless, Function Switch) migają w określony sposób (np. White(blinking) + Green(blinking) + Green(blinking)), może to oznaczać błąd systemu – należy skontaktować się z producentem.
Informacje o producencie
LG Electronics
Praktyczna pomoc
Typowe problemy
Brak połączenia w trybie bezprzewodowym
Sprawdź, czy detektor i punkt dostępowy (AP) znajdują się blisko siebie bez przeszkód. Upewnij się, że adres IP komputera jest poprawnie skonfigurowany.
Wskaźniki LED migają w nietypowy sposób
Jeśli wskaźniki Power, Wired/Wireless i Function Switch migają jednocześnie, może to oznaczać błąd systemu. Skontaktuj się z producentem.
Bateria nie ładuje się
Jeśli wskaźnik na ładowarce nie świeci, sprawdź połączenie i zainstaluj baterię ponownie.
Przed użyciem
- Sprawdź poziom naładowania baterii (wskaźnik LED na detektorze).
- Upewnij się, że wszystkie kable (główny, LAN, zasilający) są poprawnie podłączone.
- Sprawdź, czy komputer spełnia wymagania systemowe (Intel i5, 8GB RAM, Windows 7/8.1/10).
- Upewnij się, że oprogramowanie kalibracyjne jest zainstalowane i skonfigurowane.
- Wyczyść detektor zgodnie z zaleceniami, jeśli jest to wymagane.
Parametry w praktyce
- Standard bezprzewodowy
- 802.11 a/b/g/n/ac, częstotliwość 2.4 GHz / 5 GHz.
Ilustracje i schematy
- Schemat połączeń (strona 30) pokazuje różnice między trybem automatycznym a manualnym.
- Schemat kabla wyzwalającego (strona 26) przedstawia pinout dla połączenia z generatorem rentgenowskim.
- Wykres czasowy (strona 29) ilustruje sygnały EXP_REQ i EXP_ACK.
Zgodność modelu
- Detektor musi być używany z komputerem operacyjnym i generatorem rentgenowskim.
- Wymagane oprogramowanie: LG Acquisition Workstation Software.
- W trybie manualnym wymagane jest połączenie kablem wyzwalającym (Trigger Cable).
