Instrukcja obsługi cyfrowego detektora rentgenowskiego LG 14HQ901G-B
Poznaj funkcje i obsługę cyfrowego detektora rentgenowskiego LG 14HQ901G-B. Instrukcja zawiera informacje o czyszczeniu, wskaźnikach LED, obsłudze baterii oraz konfiguracji połączeń.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy cyfrowego detektora rentgenowskiego LG 14HQ901G-B. Urządzenie służy do akwizycji i przetwarzania obrazów rentgenowskich. Przed przystąpieniem do czyszczenia należy wyłączyć detektor i odłączyć kabel zasilający. Do czyszczenia używaj wyłącznie miękkiej szmatki nasączonej zalecanym środkiem (np. izopropanol 70%, etanol 70%, roztwór NaCl 0,9%) i nie wywieraj nacisku większego niż 1 N. Czyszczenie powinno być wykonywane wyłącznie przez personel medyczny.
Opis urządzenia
Detektor wykorzystuje krzem amorficzny i wysokowydajny scyntylator, zapewniając rozdzielczość 3,6 lp/mm oraz rozmiar piksela 140 um. Urządzenie współpracuje z komputerem operacyjnym i generatorem rentgenowskim. Transmisja danych może odbywać się przewodowo lub bezprzewodowo.
Elementy zestawu

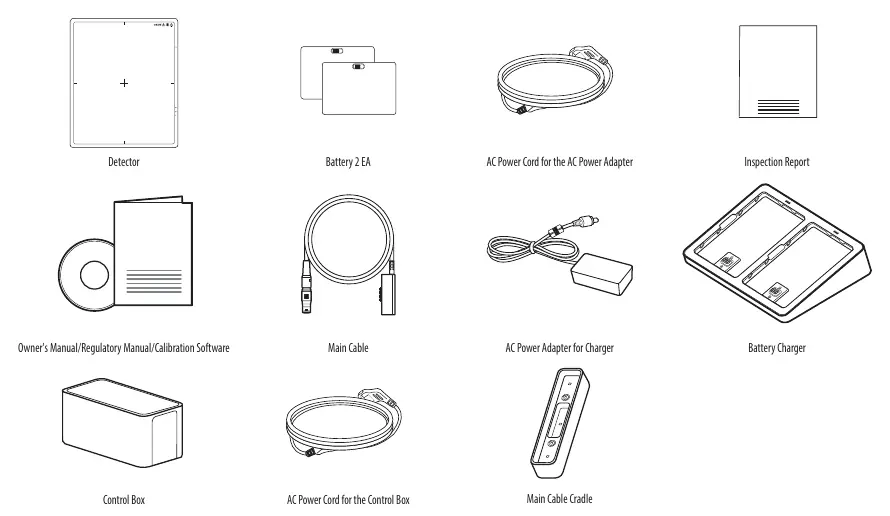

W skład zestawu wchodzą:
- Detektor
- 2 baterie
- Kabel główny i uchwyt kabla
- Skrzynka kontrolna (Control Box)
- Ładowarka baterii z zasilaczem
- Kable zasilające
- Dokumentacja i oprogramowanie kalibracyjne
Obsługa detektora
Detektor posiada przyciski boczne służące do sterowania:
- Przycisk zasilania: Włączanie (przytrzymaj 1s), wyłączanie (przytrzymaj 5s).
- Przycisk połączenia (Wired/Wireless): Przełączanie między trybami Ethernet/Station/AP.
- Przycisk funkcji (Fn): Przełączanie menu (sprawdzenie połączenia, akwizycja wideo, auto-zapis). Przytrzymanie przez 3s zmienia ustawienia funkcji.
Wskaźniki LED informują o stanie zasilania, połączenia oraz funkcji. Migające wskaźniki (biały + zielony + zielony) mogą sygnalizować błąd systemu.
Bateria i ładowanie
Urządzenie korzysta z baterii litowo-jonowych polimerowych. Ładowarka posiada dwa porty. Typowy czas ładowania wynosi 3 godziny. Stan naładowania można sprawdzić za pomocą wskaźników LED na ładowarce:
- 0-30%: miga
- 30-70%: miga
- 70-99%: miga
- 100%: świeci światłem ciągłym
Skrzynka kontrolna (Control Box)
Skrzynka kontrolna posiada wskaźniki LED:
- Power: Zielony (normalna praca), wyłączony (brak zasilania/błąd).
- Ethernet: Zielony (połączony), migający (transmisja danych), wyłączony (rozłączony).
- Ready: Zielony (aktywny sygnał z generatora), pomarańczowy migający (błąd zasilania).
- Exposure: Pomarańczowy (aktywny sygnał ekspozycji), pomarańczowy migający (błąd zasilania).
Informacje o producencie
LG Electronics
Praktyczna pomoc
Typowe problemy
Wskaźniki LED migają (White + Green + Green)
Wystąpił błąd systemu. Skontaktuj się z producentem.
Bateria nie ładuje się
Sprawdź połączenie, wyjmij i zainstaluj baterię ponownie.
Brak połączenia Ethernet
Sprawdź, czy wskaźnik Ethernet na Control Box świeci na zielono.
Przed użyciem
- Upewnij się, że używasz autoryzowanych komponentów (kabel LAN > CAT5E).
- Naładuj baterie przed użyciem (typowe ładowanie 3h).
- Sprawdź, czy detektor jest wyłączony przed czyszczeniem.
- Upewnij się, że używasz odpowiednich środków czyszczących (np. Isopropanol 70%).
Parametry w praktyce
- Czas ładowania baterii
- Typowo 3 godziny
Ilustracje i schematy
- Strona 8: Opis przycisków bocznych (Zasilanie, Połączenie, Funkcja).
- Strona 13: Opis wskaźników LED na skrzynce kontrolnej (Control Box).
Zgodność modelu
- Wymaga komputera operacyjnego i generatora rentgenowskiego.
- Kabel LAN musi spełniać standard powyżej CAT5E.
