Instrukcja obsługi detektora cyfrowego rentgenowskiego LG 14HQ901G
Kompletny przewodnik po detektorze rentgenowskim LG 14HQ901G. Dowiedz się, jak zainstalować oprogramowanie, skonfigurować połączenia przewodowe i bezprzewodowe, zarządzać baterią oraz poznać specyfikacje techniczne urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Detektor LG 14HQ901G to zaawansowane urządzenie do cyfrowej radiografii. Instrukcja obejmuje procedury instalacji oprogramowania kalibracyjnego, konfigurację połączeń sieciowych (przewodowych i bezprzewodowych) oraz zasady bezpiecznej obsługi baterii i kabli. Urządzenie wymaga dedykowanego oprogramowania LG Acquisition Workstation oraz odpowiedniej konfiguracji sieciowej komputera.
Obsługa baterii
Detektor wyposażony jest w wymienny akumulator z funkcją Hot-Swap, która pozwala na wymianę baterii bez wyłączania urządzenia.

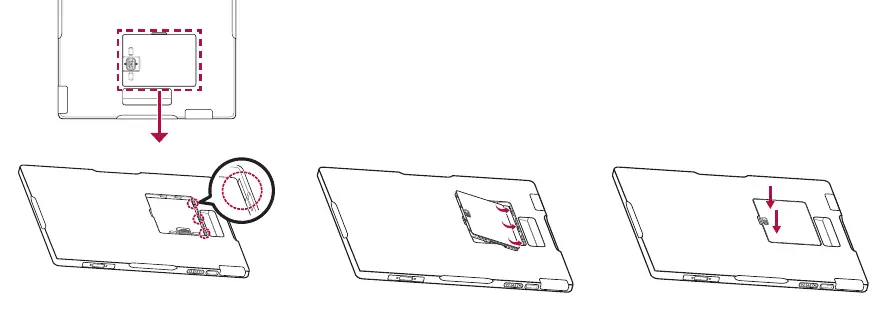

- Montaż: Wyrównaj baterię z otworami wewnątrz detektora i wsuń ją, a następnie dociśnij drugą stronę, aby zablokować.
- Demontaż: Przesuń przycisk blokady baterii i wyjmij ją, unosząc w odpowiednim kierunku.
- Hot-Swap: Po wyjęciu baterii urządzenie pozostaje aktywne przez 1 minutę. Jeśli w tym czasie nie zostanie włożona naładowana bateria, detektor wyłączy się.
Instalacja i konfiguracja oprogramowania
Aby połączyć detektor z komputerem, należy zainstalować oprogramowanie kalibracyjne LG DXD Calibration Software.
- Uruchom plik instalacyjny i postępuj zgodnie z instrukcjami na ekranie.
- W przypadku odinstalowania, użyj Panelu Sterowania lub pliku instalacyjnego tej samej wersji.
- Po instalacji skonfiguruj kartę sieciową komputera: adres IP z zakresu 10.10.10.2–10.10.10.254 (z wyłączeniem 10.10.10.99 i 10.10.10.100), maska podsieci 255.255.255.0, brama domyślna 10.10.10.1.
- W oprogramowaniu kalibracyjnym przejdź do ustawień [DXD] > [Connection & File Save], wprowadź adres IP detektora (10.10.10.100) i kliknij [Ping], aby sprawdzić połączenie.
Połączenia i tryby pracy
Detektor może pracować w trybie przewodowym (przez Control Box) lub bezprzewodowym (Station lub AP mode).
- Tryb wyzwalania (Trigger Mode): Auto (automatyczne wykrywanie ekspozycji) lub Manual (wymaga sygnału z generatora RTG).
- Kabel wyzwalający (Trigger Cable): Wymagany tylko w trybie manualnym. Podłączany do Control Boxa i generatora RTG.
- Uchwyt kabla: Przed przyklejeniem uchwytu do ściany należy ją oczyścić. Uchwyt służy wyłącznie do przechowywania głównego kabla detektora.
Dane techniczne
Urządzenie pracuje w zakresie energii 40 kVp – 150 kVp. Wymagania środowiskowe dla pracy to temperatura 10–35°C oraz wilgotność 0–80%. Komputer sterujący powinien posiadać procesor Intel i5, 8 GB RAM, dysk 500 GB oraz kartę sieciową Dual Ethernet 100/1000 Mbps.
Informacje o producencie
LG Electronics
Praktyczna pomoc
Typowe problemy
Brak połączenia sieciowego z detektorem
Sprawdź ustawienia IP karty sieciowej komputera (10.10.10.x) i wykonaj test Ping w oprogramowaniu kalibracyjnym.
Detektor wyłącza się podczas wymiany baterii
Upewnij się, że nowa, naładowana bateria została włożona w ciągu 1 minuty od wyjęcia starej (funkcja Hot-Swap).
Brak obrazu w trybie automatycznym
Upewnij się, że wybrano odpowiedni tryb wyzwalania (Auto) i że detektor jest poprawnie połączony z siecią.
Przed użyciem
- Naładuj baterię przed pierwszym użyciem.
- Oczyść powierzchnię ściany przed montażem uchwytu kabla.
- Skonfiguruj adres IP karty sieciowej komputera zgodnie z instrukcją.
- Upewnij się, że komputer spełnia wymagania systemowe (Windows 7/8.1/10, 8GB RAM).
- Sprawdź, czy wybrano odpowiedni tryb połączenia (przewodowe/bezprzewodowe).
Parametry w praktyce
- Trigger Mode
- Tryb wyzwalania: Auto (automatyczne wykrywanie) lub Manual (wymaga sygnału z generatora).
Ilustracje i schematy
- Schemat połączeń przewodowych pokazuje podłączenie detektora do Control Boxa, a następnie do komputera i generatora RTG.

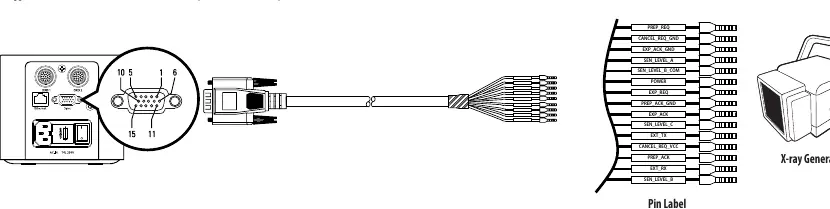

- Schemat kabla wyzwalającego (Trigger Cable) opisuje piny sygnałowe dla generatora RTG.
Zgodność modelu
- Tabela warunków ekspozycji dla Oxide TFT dotyczy tylko modeli 14HQ901G-B i 17HQ901G-B.
- Wymagany punkt dostępowy (AP) Cisco (np. Linksys EA9200).
