Instrukcja montażu bagażnika rowerowego Fiamma Carry-Bike 200 DJ Ducato < 2006
Instrukcja montażu i użytkowania bagażnika rowerowego Fiamma Carry-Bike 200 DJ przeznaczonego do samochodów Fiat Ducato wyprodukowanych przed 2006 rokiem.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Fiamma Carry-Bike 200 DJ to bagażnik rowerowy zaprojektowany specjalnie dla samochodów dostawczych Fiat Ducato wyprodukowanych przed 2006 rokiem. Produkt umożliwia bezpieczny transport rowerów na tylnych drzwiach pojazdu.
Bezpieczeństwo i użytkowanie
Przed montażem należy sprawdzić, czy wszystkie elementy są kompletne i nieuszkodzone. Zaleca się, aby instalację przeprowadził wykwalifikowany personel zgodnie z lokalnymi przepisami. Podczas użytkowania należy pamiętać o równomiernym rozłożeniu ciężaru (najcięższe rowery najbliżej pojazdu) i nieprzekraczaniu dopuszczalnej prędkości 130 km/h. Należy regularnie kontrolować stan elementów mocujących, zwłaszcza po pierwszych kilometrach jazdy oraz przed i po długich trasach.
Montaż
Montaż wymaga precyzji, w tym zachowania 2 mm odstępu przy dokręcaniu widełek do rur. Należy używać odpowiednich narzędzi i przestrzegać momentu dokręcania śrub (maks. 1,5 Nm). Instrukcja zawiera szczegółowe schematy montażowe krok po kroku, w tym wiercenie otworów (średnica 6,5 mm) oraz zabezpieczanie elementów gumowych.
Konserwacja
Regularnie sprawdzaj stan gumowych elementów pod uchwytami oraz pasków mocujących. W przypadku stwierdzenia porowatości lub uszkodzeń, elementy te należy niezwłocznie wymienić. Nie używaj pokrowców na rowery (Bike Cover) z tym modelem bagażnika.
Kontakt
W przypadku problemów lub pytań dotyczących montażu i użytkowania, należy skontaktować się z lokalnym sprzedawcą, podając dane z tabliczki znamionowej produktu (numer seryjny S/N).
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Uszkodzenie karoserii podczas zamykania drzwi
Upewnij się, że śruby dolnej belki są prawidłowo dokręcone przed zamknięciem drzwi.
Rowery blokują wycieraczkę tylnej szyby
Sprawdź zasięg pracy wycieraczki przed jej uruchomieniem, gdy rowery są zamontowane.
Wibracje lub poluzowanie mocowań
Regularnie sprawdzaj stan elementów mocujących, szczególnie po pierwszych kilometrach jazdy.
Przed użyciem
- Sprawdź, czy żadna część nie została uszkodzona lub odkształcona podczas transportu.
- Upewnij się, że ściana/drzwi pojazdu są wystarczająco wytrzymałe na obciążenie.
- Sprawdź, czy rowery nie zasłaniają świateł lub tablicy rejestracyjnej (w razie potrzeby użyj akcesoriów).
- Upewnij się, że rowery są stabilnie zamocowane i nie mają luźnych akcesoriów (koszyki, foteliki).
- Sprawdź, czy zachowano odpowiedni odstęp między kierownicami/pedałami a szybą pojazdu.
Parametry w praktyce
- Maksymalne obciążenie
- 35 kg (dla 2 rowerów).
- Moment dokręcania
- Maksymalnie 1,5 Nm dla śrub mocujących.
- Odstęp montażowy
- Pozostaw 2 mm przestrzeni przy dokręcaniu widełek do rury.
Ilustracje i schematy

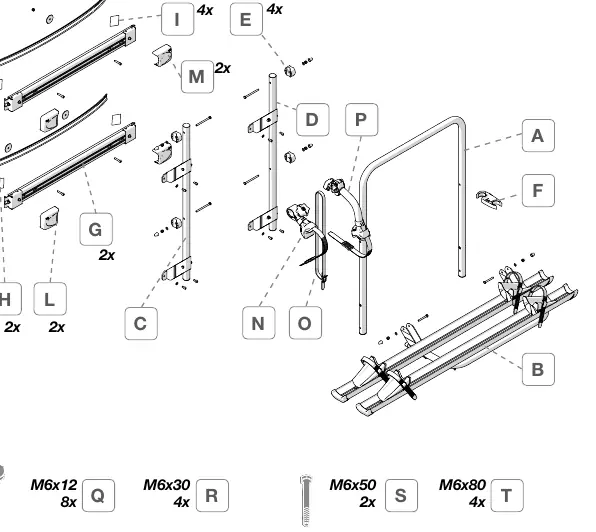

- Schemat 2: Wykaz części montażowych (śruby M6x12, M6x30, M6x50, M6x80).
- Schemat 5: Instrukcja montażu uszczelek i zabezpieczeń.
- Schemat 9: Wskazówka dotycząca momentu dokręcania (1,5 Nm).

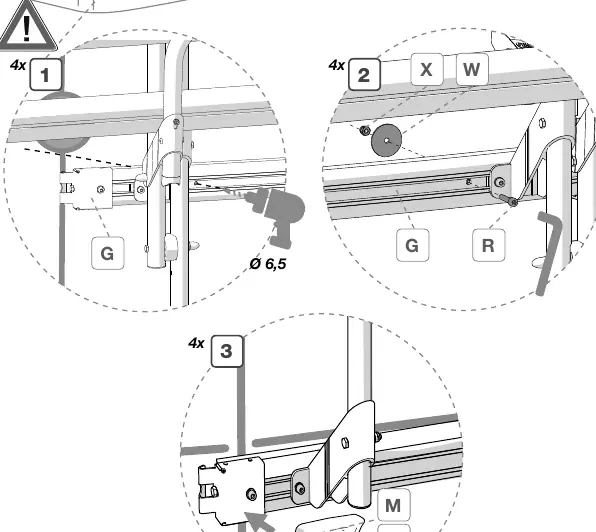

- Schemat 10: Wiercenie otworów 6,5 mm w odpowiednich miejscach.
Zgodność modelu
- Przeznaczony wyłącznie do Fiat Ducato wyprodukowanych przed 2006 rokiem.
- Nie jest kompatybilny z pokrowcami na rowery (Bike Cover).
