Instrukcja obsługi wywietrznika dachowego Fiamma Turbo-Vent
Kompletny przewodnik instalacji i obsługi wywietrznika dachowego Fiamma Turbo-Vent. Zawiera instrukcje montażu, parametry elektryczne, wytyczne dotyczące uszczelniania oraz zasady bezpiecznego użytkowania.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i użytkowania wywietrznika dachowego Fiamma Turbo-Vent. Urządzenie jest przeznaczone do montażu na dachach pojazdów kempingowych o grubości od 30 do 85 mm. Wymaga zasilania 12V DC. Instalacja powinna być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami.
Montaż i instalacja
Proces instalacji obejmuje następujące kroki:
- Wycięcie kwadratowego otworu o wymiarach 39x39 cm w dachu pojazdu.
- Przygotowanie bezpośredniego połączenia elektrycznego z akumulatorem (12V DC).
- Uszczelnienie dolnej części ramy zewnętrznej za pomocą zalecanych uszczelniaczy (SIKALASTOMER-710, THEROSTAT II lub DEKALIN 1512) na szerokości minimum 30 mm.
- Umieszczenie ramy zewnętrznej w otworze, upewniając się, że zawiasy są skierowane w stronę przodu pojazdu.
- Przykręcenie ramy zewnętrznej za pomocą 20 wkrętów samogwintujących (Ø4,2x30 mm).
- Dokładne uszczelnienie obwodu ramy zewnętrznej silikonem, wypełniając wszelkie szczeliny między dachem a ramą oraz zakrywając łby wkrętów.
- Podłączenie przewodów elektrycznych silnika (upewniając się, że regulator prędkości jest w pozycji OFF).
- Przykręcenie ramy wewnętrznej za pomocą 8 wkrętów samogwintujących (Ø3,5x15 mm).
Obsługa i tryby pracy
Urządzenie posiada wbudowany termostat (Polar Control). W strefie aktywnej termostatu, po ustawieniu pokrętła w wybranym zakresie, silnik uruchamia się automatycznie, rozpoznając ustawioną prędkość oraz kierunek pracy (nawiew/wywiew).
Bezpieczeństwo i konserwacja
- Maksymalna dopuszczalna prędkość pojazdu z zamontowanym wywietrznikiem wynosi 130 km/h.
- Zabrania się otwierania wywietrznika podczas jazdy, przy silnym wietrze lub deszczu.
- Należy regularnie usuwać śnieg i lód z pokrywy.
- Zabrania się chodzenia po pokrywie urządzenia.
- Do czyszczenia należy używać wyłącznie neutralnych, nieagresywnych detergentów. Pokrywę Crystal należy czyścić środkiem do szkła akrylowego i miękką szmatką.
- Okresowo sprawdzać dokręcenie wszystkich śrub, szczególnie po pierwszych kilometrach po montażu oraz przed i po długich podróżach.
Dane techniczne
- Napięcie zasilania: 12V DC
- Tolerancja napięcia: +/- 30%
- Pobór prądu: 0,3 A (min) do 3,0 A (max)
- Moc: 36 W
- Bezpiecznik: 5 A (automatyczny)
- Temperatura pracy: -10°C do +60°C
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa po podłączeniu
Sprawdź, czy zasilanie jest podłączone bezpośrednio do akumulatora (12V DC) i czy bezpiecznik nie został aktywowany.
Mechanizm otwierania/zamykania działa ciężko
Nasmaruj mechanizm otwierania pokrywy kilkoma kroplami smaru.
Nieszczelność po montażu
Upewnij się, że użyto zalecanego uszczelniacza (np. SIKALASTOMER-710) na szerokości min. 30 mm i dokładnie uszczelniono łby wkrętów.
Przed użyciem
- Sprawdź, czy grubość dachu mieści się w zakresie 30-85 mm.
- Upewnij się, że w miejscu montażu nie ma przeszkód (kable, wzmocnienia dachu, szafki).
- Przygotuj zasilanie 12V DC (nie podłączaj do 220V).
- Upewnij się, że powierzchnia dachu jest płaska.
- Sprawdź, czy regulator prędkości jest w pozycji OFF przed podłączeniem kabli.
Parametry w praktyce
- Napięcie zasilania 12V DC
- Wymagane napięcie stałe z akumulatora pojazdu.
- Bezpiecznik 5A
- Zabezpieczenie nadprądowe, które jest automatycznie resetowalne.
- Temperatura pracy -10°C / +60°C
- Zakres temperatur otoczenia, w którym urządzenie może bezpiecznie pracować.
Ilustracje i schematy

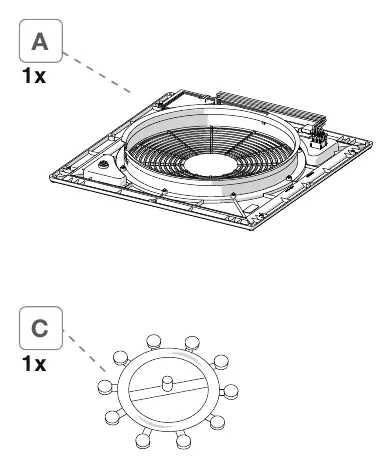

- Strona 2: Wykaz elementów zestawu (A, B, C).
- Strona 7: Schematy montażu dla różnych grubości dachu (standard oraz z opcjonalnym zestawem Extension Vent).
- Strona 12-13: Procedura wycinania otworu, uszczelniania i przykręcania ramy zewnętrznej.

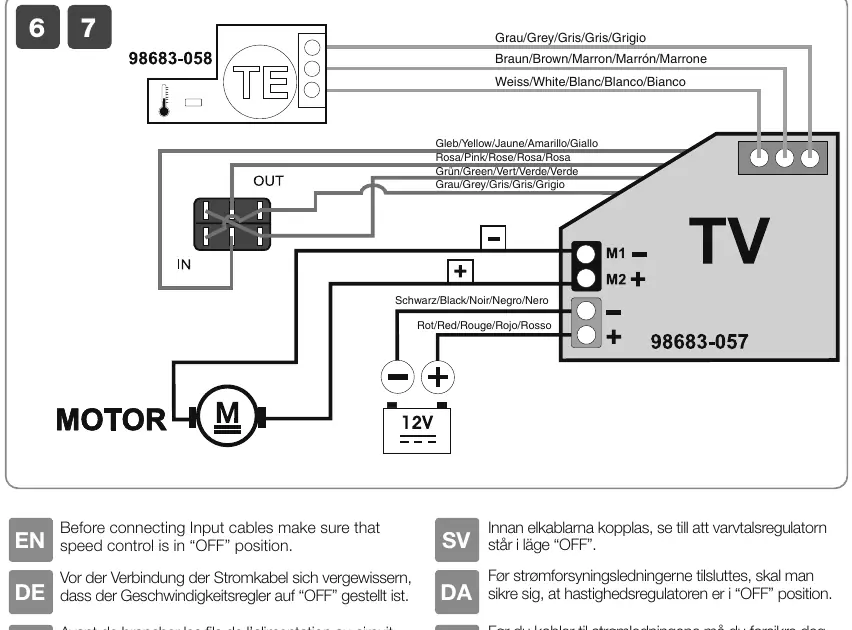

- Strona 14: Schemat połączeń elektrycznych silnika i regulatora.
- Strona 15: Wyjaśnienie działania funkcji termostatu (Polar Control).
Zgodność modelu
- Kompatybilny z dachami o grubości od 30 mm do 85 mm.
- Wymaga zasilania 12V DC.
- Dla dachów o większej grubości wymagany jest opcjonalny zestaw Extension Vent (nr 98683-116 lub 98683-112).
