Instrukcja montażu bagażnika rowerowego Fiamma Carry-Bike Frame Crafter E-Bike
Instrukcja montażu i obsługi bagażnika rowerowego Fiamma Carry-Bike Frame Crafter E-Bike przeznaczonego do montażu na tylnych drzwiach pojazdu VW Crafter.
Spis treści
Opis produktu

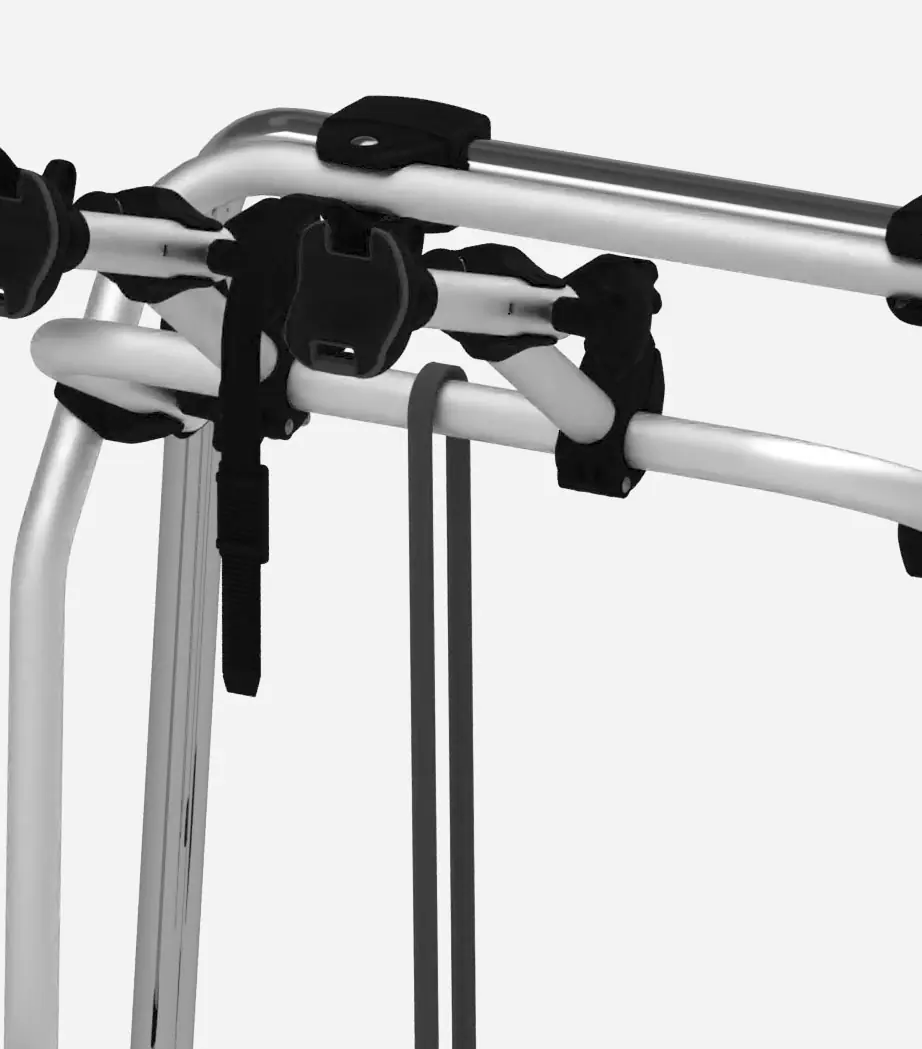

Fiamma Carry-Bike Frame Crafter E-Bike to specjalistyczny bagażnik rowerowy zaprojektowany do montażu na tylnych drzwiach pojazdów typu VW Crafter. Produkt umożliwia bezpieczny transport rowerów, w tym rowerów elektrycznych, bezpośrednio na tylnej części pojazdu. Konstrukcja bagażnika pozwala na otwieranie tylnych drzwi pojazdu nawet przy zamontowanych rowerach.
Bezpieczeństwo i użytkowanie
Przed montażem należy upewnić się, że ściana lub tylne drzwi pojazdu są wystarczająco solidne, aby wytrzymać punkty zakotwiczenia. W razie wątpliwości należy wzmocnić te punkty. Podczas załadunku należy dbać o równomierny rozkład masy, umieszczając najcięższe rowery najbliżej ściany pojazdu. Maksymalna dopuszczalna masa całkowita pojazdu oraz obciążenie osi nie mogą zostać przekroczone. Zaleca się demontaż akumulatorów z rowerów elektrycznych przed transportem.
Ograniczenia
Bagażnik nie jest odpowiedni dla pojazdów wyposażonych w system zawiasów 270°. Montaż powinien odbywać się wyłącznie na prawych tylnych drzwiach. Używanie pokrowców na rowery (Bike Cover) z tym modelem jest niedozwolone. Należy pamiętać, że obecność bagażnika zmienia manewrowość pojazdu, szczególnie podczas cofania.
Konserwacja
Należy regularnie sprawdzać stan zamocowań bagażnika, zwłaszcza po pierwszych kilometrach po montażu oraz przed i po długich podróżach. Należy kontrolować stan gumowych elementów pod wspornikami oraz pasków mocujących. W przypadku stwierdzenia porowatości lub zużycia, elementy te należy niezwłocznie wymienić.
Uruchomienie
Montaż bagażnika powinien być przeprowadzony przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Wymagane jest przestrzeganie instrukcji montażu krok po kroku, w tym odpowiednie wiercenie otworów i dokręcanie śrub. Po zakończeniu montażu należy upewnić się, że tylne drzwi otwierają się i zamykają prawidłowo.
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Tylne drzwi nie otwierają się prawidłowo po montażu.
Sprawdź, czy śruby zostały dokręcone z zachowaniem odpowiedniego luzu i czy bagażnik nie blokuje mechanizmu zawiasów.
Wibracje podczas jazdy powodują poluzowanie rowerów.
Regularnie sprawdzaj naciąg pasków mocujących i upewnij się, że wszystkie akcesoria (koszyki, foteliki) zostały zdemontowane z rowerów.
Uszkodzenie ściany pojazdu przez kierownicę roweru.
Zaleca się obracanie kierownic rowerów w taki sposób, aby nie dotykały ściany pojazdu.
Przed użyciem
- Sprawdź, czy wszystkie części są kompletne i nieuszkodzone po transporcie.
- Upewnij się, że pojazd nie posiada systemu zawiasów 270°.
- Zweryfikuj solidność punktów montażowych na drzwiach pojazdu.
- Zdemontuj akumulatory z rowerów elektrycznych.
- Sprawdź, czy rowery nie blokują widoczności świateł lub tablicy rejestracyjnej (w razie potrzeby użyj listwy z oświetleniem).
Parametry w praktyce
- Maksymalne obciążenie
- 50 kg (maksymalnie 2 rowery po 25 kg każdy).
- Kompatybilność
- VW Crafter (z wyłączeniem wersji z zawiasami 270°).
- Odstęp montażowy
- Podczas dokręcania widelca do rury należy pozostawić 2 mm odstępu.
Ilustracje i schematy
- Krok 1-2: Montaż wsporników na drzwiach pojazdu.
- Krok 15: Montaż górnych mocowań.
- Krok 22: Regulacja wysokości szyn (Standard, Midway, Lower).
- Krok 25: Montaż ramion mocujących rowery (Bike-Block).
Zgodność modelu
- Nie nadaje się do pojazdów z systemem zawiasów 270°.
- Wymaga montażu na prawych tylnych drzwiach.
- Wersje z obniżoną szyną wymagają dodatkowej listwy z oświetleniem i tablicą rejestracyjną.
