Instrukcja montażu i obsługi bagażnika rowerowego Fiamma Carry-Bike Frame
Kompletny przewodnik po montażu i bezpiecznym użytkowaniu bagażnika rowerowego Fiamma Carry-Bike Frame dla modeli Fiat Ducato, Mercedes Sprinter i VW Crafter. Zawiera instrukcje instalacji, wskazówki dotyczące rozkładu masy oraz zasady...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i użytkowania bagażnika rowerowego Fiamma Carry-Bike Frame, przeznaczonego do pojazdów Fiat Ducato, Mercedes Sprinter oraz VW Crafter. Przed przystąpieniem do montażu należy upewnić się, że produkt jest kompatybilny z pojazdem. Zaleca się, aby instalację przeprowadził wykwalifikowany personel zgodnie z lokalnymi przepisami.
Bezpieczeństwo
- Maksymalne obciążenie bagażnika wynosi 50 kg.
- Rowery muszą być rozmieszczone równomiernie, z najcięższymi rowerami najbliżej ściany pojazdu.
- Po instalacji bagażnika, maksymalny kąt otwarcia tylnych drzwi wynosi 90°.
- Zabrania się używania pokrowców na rowery (Bike Cover) z tym modelem bagażnika.
- Należy regularnie sprawdzać mocowania, zwłaszcza po pierwszych kilometrach oraz przed i po długich trasach.
- Podczas jazdy należy pamiętać o zmienionej manewrowości pojazdu, szczególnie podczas cofania.
Montaż
Montaż wymaga użycia narzędzi takich jak wiertarka (wiertła Ø 6,5 mm i Ø 8 mm) oraz klucze. Proces obejmuje:
- Weryfikację stanu części po transporcie.

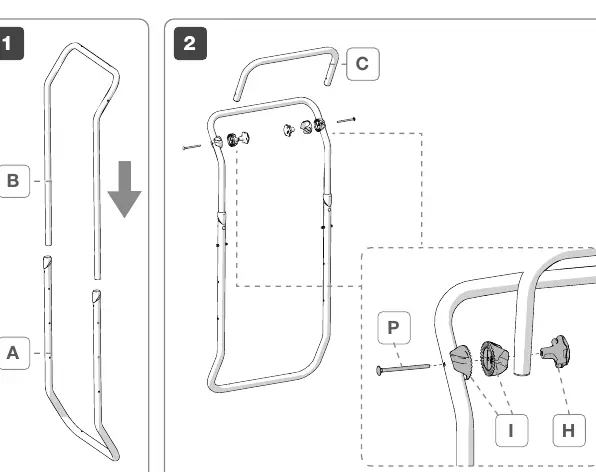

- Montaż ramy bagażnika do pojazdu przy użyciu dedykowanych zestawów montażowych (Kit Frame Ducato/Sprinter/Crafter).
- Zabezpieczenie połączeń śrubami (M6x95, M6x55, M6x45) z podkładkami i nakrętkami.
- Ważne: Podczas dokręcania widełek do rury należy pozostawić 2 mm odstępu, nie dokręcać do końca.
Obsługa
Bagażnik umożliwia otwieranie tylnych drzwi nawet z zamontowanymi rowerami. Zaleca się obracanie kierownic rowerów, aby uniknąć uszkodzenia ściany pojazdu. W przypadku wersji z obniżoną pozycją szyn, wymagane jest użycie listwy z tablicą rejestracyjną i światłami.
Konserwacja
Należy regularnie sprawdzać stan elementów gumowych pod wspornikami oraz pasów mocujących. W przypadku stwierdzenia porowatości lub zużycia, elementy te należy niezwłocznie wymienić.
Rozwiązywanie problemów
W razie problemów z montażem lub użytkowaniem, należy skontaktować się z lokalnym sprzedawcą, podając dane z tabliczki znamionowej produktu. Rysunki techniczne części zamiennych dostępne są na stronie internetowej fiamma.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Uszkodzenie ściany pojazdu przez kierownicę roweru
Zaleca się obracanie kierownic rowerów przed ich zamocowaniem.
Bagażnik utrudnia dostęp do tylnej wycieraczki
Należy sprawdzić promień działania wycieraczki przed jej uruchomieniem, gdy rowery są zamontowane.
Poluzowane pasy lub mocowania
Należy regularnie sprawdzać dokręcenie wszystkich elementów, szczególnie po pierwszych kilometrach jazdy.
Przed użyciem
- Sprawdź, czy wszystkie części są kompletne i nieuszkodzone.
- Upewnij się, że ściana/drzwi pojazdu są wystarczająco solidne dla punktów kotwiczenia.
- Zweryfikuj kompatybilność bagażnika z modelem pojazdu.
- Upewnij się, że masz odpowiednie narzędzia (wiertarka, wiertła 6,5/8 mm).
- Sprawdź, czy po montażu bagażnika drzwi otwierają się bezpiecznie do 90 stopni.
Parametry w praktyce
- Maksymalne obciążenie
- 50 kg - nie wolno przekraczać tej wartości dla bezpieczeństwa pojazdu.
- Odstęp widełek
- 2 mm - wymagany odstęp przy dokręcaniu widełek do rury, aby uniknąć uszkodzeń.
- Waga bagażnika
- 9,4 kg - masa własna urządzenia.
Ilustracje i schematy

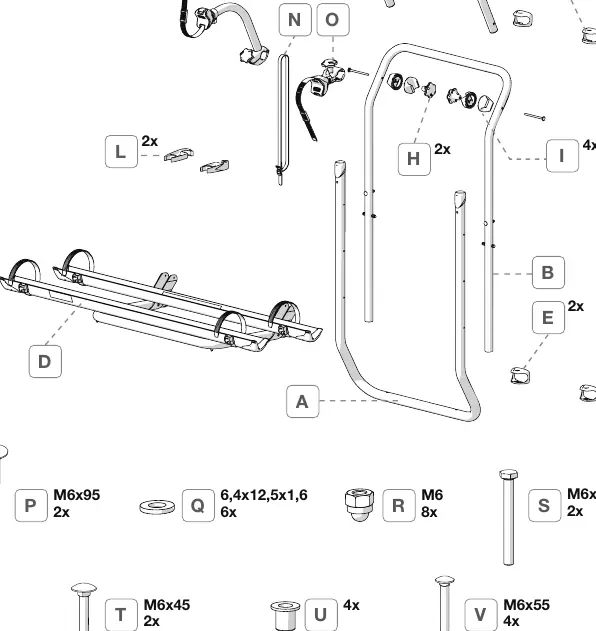

- Strona 2: Wykaz części montażowych (A-V) z oznaczeniami ilościowymi.
- Strona 7: Instrukcja zachowania 2 mm odstępu przy dokręcaniu widełek.

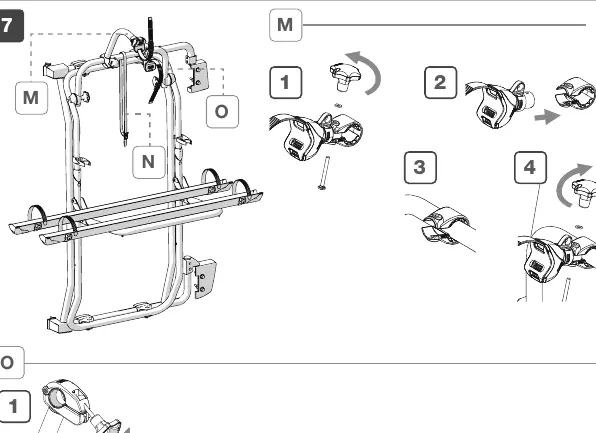

- Strona 8: Sposób montażu uchwytów rowerowych (Bike-Block) na ramie.
Zgodność modelu
- Przeznaczony dla: Fiat Ducato, Mercedes Sprinter, VW Crafter.
- Wymaga dedykowanego zestawu montażowego (Kit Frame) w zależności od modelu pojazdu.
- Wersje z obniżoną pozycją szyn wymagają dodatkowej listwy z oświetleniem i tablicą rejestracyjną.
