Instrukcja montażu bagażnika rowerowego Fiamma Carry-Bike Caravan XL A Pro 200 E-Bike
Instrukcja montażu i obsługi bagażnika rowerowego Fiamma Carry-Bike Caravan XL A Pro 200 E-Bike. Dowiedz się, jak bezpiecznie zamontować bagażnik na przyczepie kempingowej.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Fiamma Carry-Bike Caravan XL A Pro 200 E-Bike to bagażnik rowerowy zaprojektowany specjalnie do montażu na dyszlu przyczep kempingowych. Model ten jest przystosowany do przewozu rowerów elektrycznych, oferując solidną konstrukcję i łatwy dostęp do skrzyni dyszla nawet przy zamontowanych rowerach.
Dane techniczne
Maksymalne obciążenie bagażnika wynosi 50 kg. Urządzenie pozwala na przewóz maksymalnie 2 rowerów, przy czym waga każdego z nich nie powinna przekraczać 25 kg. Podczas jazdy z zamontowanym bagażnikiem należy przestrzegać ograniczenia prędkości do 80 km/h.
Montaż i uruchomienie
Proces montażu obejmuje złożenie ramy bagażnika oraz jej stabilne przymocowanie do dyszla przyczepy. Kluczowym etapem jest montaż widełek do rury – należy pamiętać, aby nie dokręcać ich całkowicie, pozostawiając 2 mm odstępu. Wszystkie połączenia śrubowe muszą być dokładnie dokręcone przy użyciu dołączonych narzędzi. Po zakończeniu montażu należy upewnić się, że bagażnik jest stabilny i nie koliduje z innymi elementami przyczepy.
Bezpieczeństwo i użytkowanie
Przed każdą podróżą należy sprawdzić stan zamocowania bagażnika, szczególnie po przejechaniu pierwszych kilometrów. Należy regularnie kontrolować stan gumowych elementów pod wspornikami oraz pasków mocujących. W przypadku stwierdzenia oznak zużycia lub porowatości gumy, elementy te należy niezwłocznie wymienić. Zaleca się zdejmowanie akumulatorów z rowerów elektrycznych na czas transportu.
Konserwacja
Bagażnik wymaga okresowej kontroli wszystkich punktów mocowania. W przypadku problemów technicznych należy skontaktować się z lokalnym sprzedawcą, podając dane z tabliczki znamionowej produktu. Producent nie ponosi odpowiedzialności za szkody wynikające z nieprawidłowego montażu lub użytkowania niezgodnego z instrukcją.
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Bagażnik jest niestabilny podczas jazdy
Sprawdź dokręcenie wszystkich śrub i połączeń, szczególnie po pierwszych kilometrach podróży.
Zużyte elementy gumowe
Jeśli gumy pod wspornikami są porowate lub zużyte, należy je natychmiast wymienić na nowe.
Przed użyciem
- Sprawdź, czy bagażnik jest poprawnie zamontowany na dyszlu.
- Upewnij się, że waga rowerów nie przekracza 25 kg na sztukę.
- Zdejmij akumulatory z rowerów elektrycznych przed transportem.
- Sprawdź stan pasków mocujących i gumowych podkładek.
- Upewnij się, że zachowano 2 mm odstępu przy montażu widełek do rury.
Parametry w praktyce
- Maksymalne obciążenie 50 kg
- Łączna waga przewożonych rowerów nie może przekroczyć tej wartości.
- Prędkość maksymalna 80 km/h
- Bezwzględne ograniczenie prędkości podczas jazdy z zamontowanym bagażnikiem.
Ilustracje i schematy
- Schemat 1: Montaż górnej ramy bagażnika.
- Schemat 2: Montaż dolnej części bagażnika do dyszla.
- Schemat 5: Szczegółowy montaż widełek z zachowaniem 2 mm odstępu.

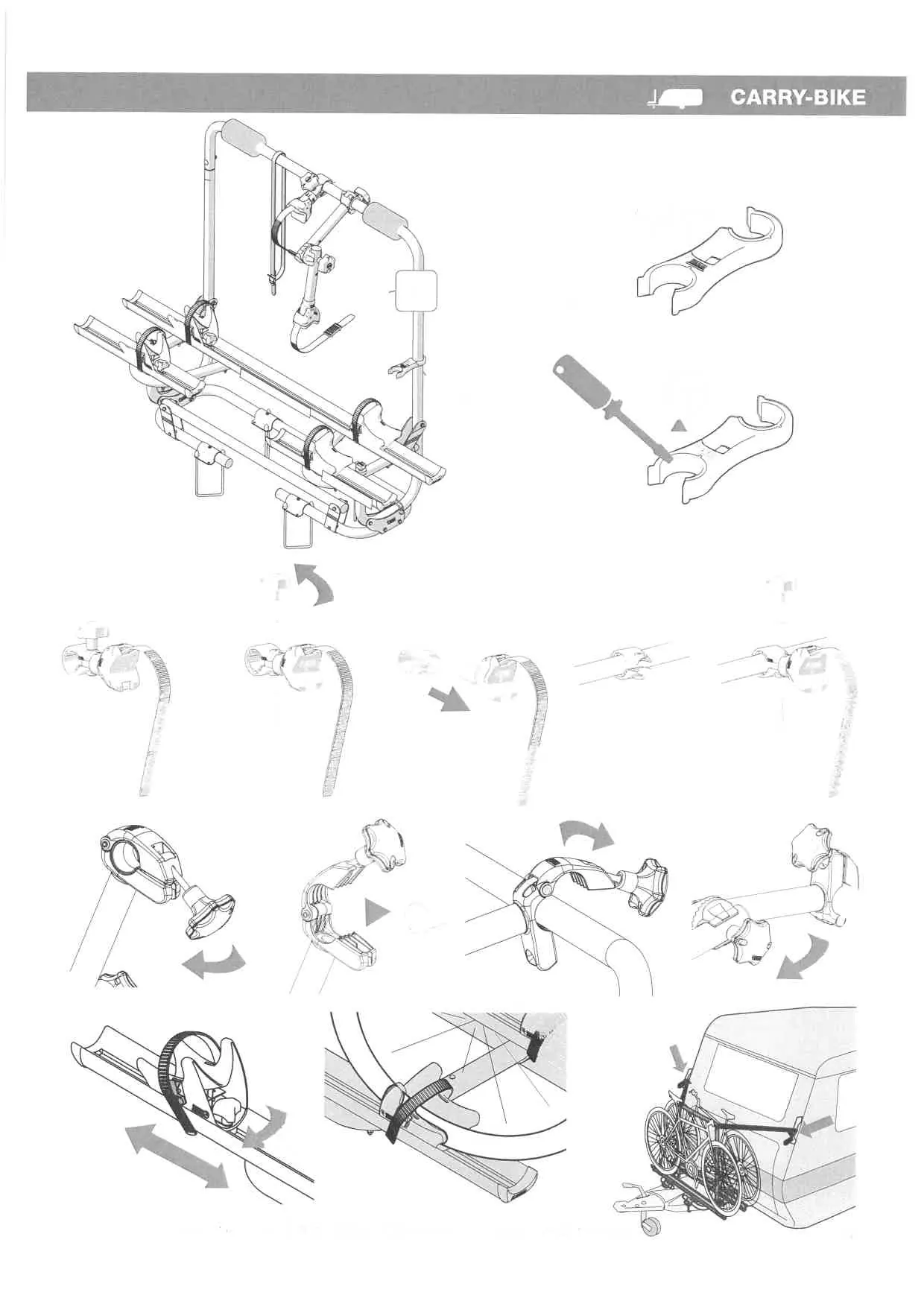

- Schemat 9: Montaż uchwytów rowerowych i zabezpieczeń.
Zgodność modelu
- Produkt przeznaczony wyłącznie do montażu na dyszlu przyczep kempingowych.
- W przypadku korzystania z przyczepy, upewnij się, że hak holowniczy jest dostępny i zachowana jest mobilność kątowa zgodnie z normą DIN 74058.
