Instrukcja obsługi bagażnika rowerowego Fiamma Carry-Bike VW T5 Pro 02096-71A
Instrukcja montażu i użytkowania bagażnika rowerowego Fiamma Carry-Bike VW T5 Pro (02096-71A) przeznaczonego do montażu na tylnej klapie Volkswagena T5.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu

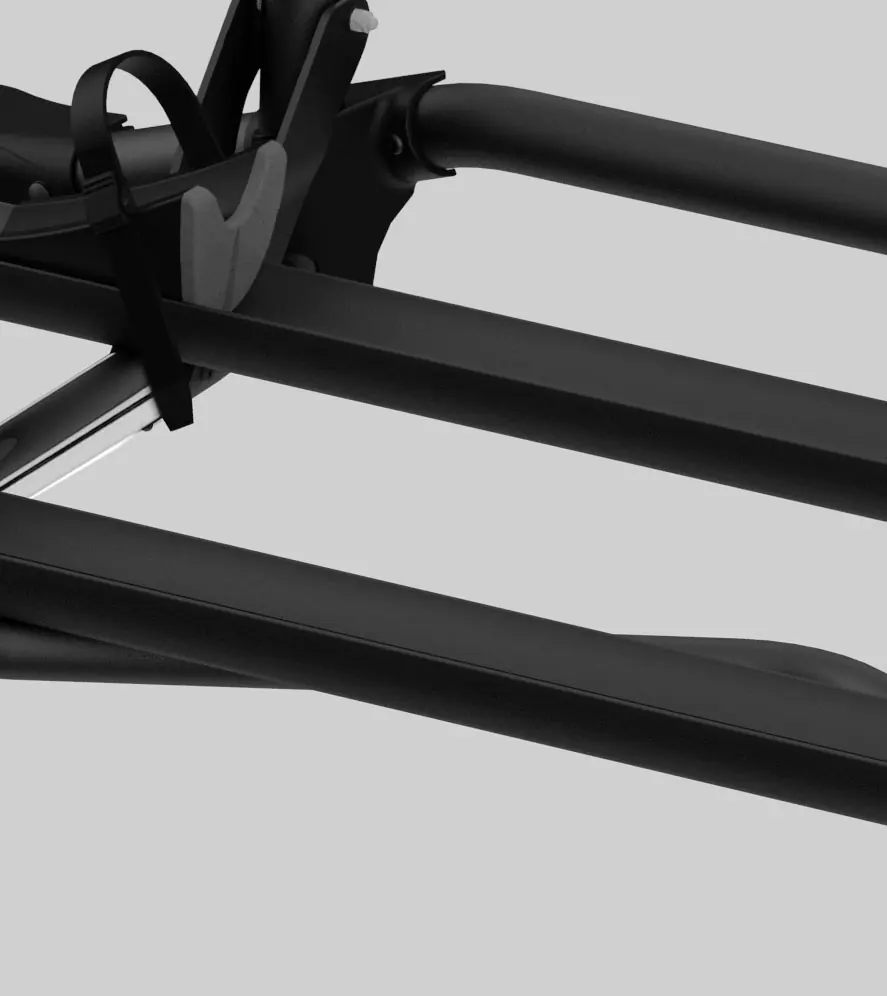

Fiamma Carry-Bike VW T5 Pro (02096-71A) to specjalistyczny bagażnik rowerowy zaprojektowany do montażu na tylnej klapie pojazdów Volkswagen T5. Produkt umożliwia bezpieczny transport rowerów, zapewniając stabilność i łatwość obsługi.
Bezpieczeństwo i użytkowanie
Przed montażem należy upewnić się, że wszystkie elementy są kompletne i nieuszkodzone. Zaleca się, aby instalację przeprowadzał wykwalifikowany personel zgodnie z lokalnymi przepisami. W przypadku modeli z elektryczną klapą bagażnika, konieczny jest kontakt z dealerem VW w celu sprawdzenia wytrzymałości siłowników gazowych, które mogą wymagać wymiany na mocniejsze.
Podczas jazdy należy pamiętać o zmianie rozkładu masy pojazdu i dostosować styl jazdy. Bagażnik nie może zasłaniać świateł tylnych; jeśli widoczność jest ograniczona, należy zastosować listwę świetlną. Zabrania się używania pokrowców na rowery (Bike Cover) z tym modelem bagażnika. Zaleca się zdejmowanie akumulatorów z rowerów elektrycznych przed transportem.
Montaż i konserwacja
Montaż wymaga precyzyjnego dopasowania wsporników do klapy bagażnika. Należy unikać całkowitego dokręcania śrub przed ostatecznym ustawieniem konstrukcji. Podczas montażu widełek do rur należy pozostawić 2 mm odstępu. Regularnie sprawdzaj dokręcenie śrub, stan pasków oraz elementów gumowych, szczególnie po pierwszych kilometrach oraz przed i po długich trasach. W przypadku zużycia elementów, należy je niezwłocznie wymienić.
Ograniczenia
Maksymalne obciążenie bagażnika wynosi 60 kg. Możliwe jest przewożenie do 4 standardowych rowerów lub 2 rowerów elektrycznych. Klapę bagażnika można otwierać tylko wtedy, gdy bagażnik jest zamontowany, ale nie są na nim przewożone rowery.
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Elektryczna klapa bagażnika nie utrzymuje ciężaru bagażnika.
Skontaktuj się z dealerem VW w celu sprawdzenia siłowników gazowych i ewentualnej wymiany na mocniejsze.
Ograniczona widoczność świateł tylnych.
Zastosuj dodatkową listwę świetlną (light repeater bar).
Uszkodzenie lakieru lub karoserii.
Upewnij się, że wsporniki są prawidłowo ustawione i nie stykają się z elementami karoserii, zawiasami ani śrubami.
Przed użyciem
- Sprawdź, czy wszystkie części są nieuszkodzone po transporcie.
- Upewnij się, że bagażnik jest kompatybilny z Twoim modelem pojazdu.
- Zdejmij akumulatory z rowerów elektrycznych przed załadunkiem.
- Sprawdź, czy rowery są równomiernie rozłożone (najcięższe najbliżej pojazdu).
- Upewnij się, że wszystkie paski są zaciśnięte, a wsporniki stabilne.
- Sprawdź, czy kierownice rowerów nie uszkodzą ściany pojazdu (zalecane obrócenie kierownic).
Parametry w praktyce
- Maksymalne obciążenie (60 kg)
- Całkowita dopuszczalna masa przewożonych rowerów nie może przekroczyć 60 kg.
- Kompatybilność
- Zaprojektowany specjalnie dla Volkswagena T5.
Ilustracje i schematy
- Strona 2: Wykaz części montażowych (A-Y) oraz niezbędne narzędzia.
- Strona 3: Wymiary bagażnika oraz schemat dopuszczalnego obciążenia (4 rowery standardowe lub 2 E-Bike).
- Strona 11: Szczegółowy schemat montażu uchwytów rowerowych (Bike-Block O i O2).
- Strona 13: Ostrzeżenia dotyczące bezpiecznego montażu i kątów nachylenia.
Zgodność modelu
- Wymaga weryfikacji siłowników gazowych w modelach z elektryczną klapą.
- Nie używać pokrowców na rowery (Bike Cover).
- Możliwość otwarcia klapy bagażnika tylko bez załadowanych rowerów.
