Instrukcja obsługi bagażnika rowerowego Fiamma Carry-Bike 200 DJ Ducato
Instrukcja montażu i użytkowania bagażnika rowerowego Fiamma Carry-Bike 200 DJ Ducato. Zawiera szczegółowe kroki instalacji, wytyczne dotyczące bezpieczeństwa, rozkład części oraz zalecenia dotyczące eksploatacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu

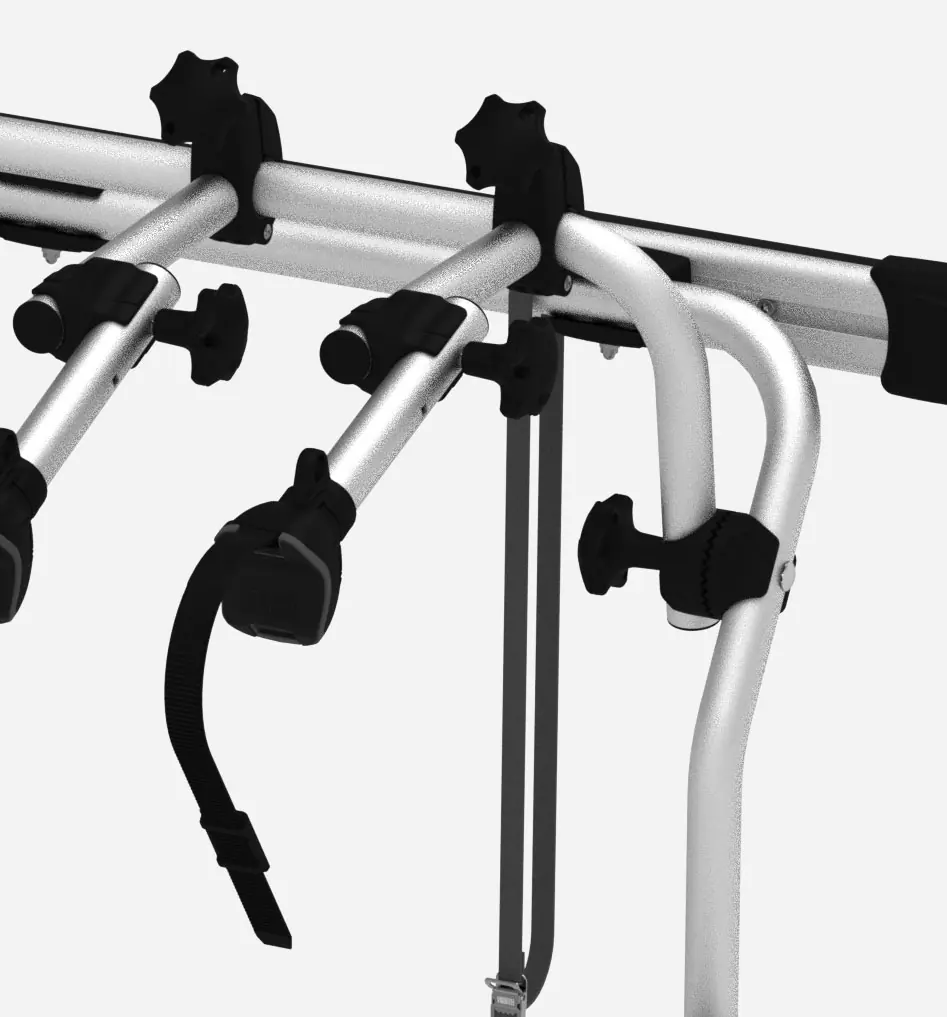

Fiamma Carry-Bike 200 DJ Ducato to specjalistyczny bagażnik rowerowy zaprojektowany do montażu na tylnych drzwiach pojazdów typu Fiat Ducato. Jest to solidna konstrukcja umożliwiająca bezpieczny transport rowerów, zachowująca możliwość otwierania tylnych drzwi nawet przy zamontowanych rowerach.
Bezpieczeństwo i użytkowanie
Przed montażem należy upewnić się, że ściana lub drzwi pojazdu są wystarczająco solidne, aby wytrzymać punkty zakotwiczenia. W razie wątpliwości należy zastosować wzmocnienia. Podczas załadunku należy dbać o równomierny rozkład masy, umieszczając najcięższe rowery najbliżej pojazdu. Maksymalne obciążenie bagażnika wynosi 35 kg. Należy pamiętać, że obecność bagażnika zmienia rozkład masy na osie pojazdu oraz wpływa na manewrowanie, szczególnie podczas cofania.
Procedury startowe i montaż
Montaż bagażnika wymaga precyzyjnego przestrzegania kroków zawartych w instrukcji, w tym wiercenia otworów o średnicy 6,5 mm lub 8 mm w odpowiednich miejscach. Wszystkie połączenia śrubowe powinny być dokręcane z maksymalnym momentem 1,5 Nm. Należy zachować 2 mm odstępu między widelcem a rurą podczas montażu. Zaleca się, aby instalacja była przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami.
Konserwacja
Należy regularnie sprawdzać stan zamocowań bagażnika, zwłaszcza po pierwszych kilometrach po montażu oraz przed i po długich podróżach. Należy kontrolować stan gumowych elementów pod wspornikami oraz pasków mocujących. W przypadku stwierdzenia porowatości lub zużycia, elementy te należy niezwłocznie wymienić. Nie należy stosować pokrowców na rowery (Bike Cover) na tym modelu.
Usterki i kontakt
W przypadku problemów technicznych należy skontaktować się z lokalnym sprzedawcą, podając dane z tabliczki znamionowej produktu (numer seryjny S/N). Oficjalna strona producenta to fiamma.com, gdzie dostępne są rysunki techniczne części zamiennych.
Oficjalne zasoby z instrukcji
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Uszkodzenie ściany pojazdu lub bagażnika
Regularnie sprawdzaj dokręcenie śrub i stan gumowych podkładek. Upewnij się, że kierownice rowerów są obrócone, aby nie uderzały w ścianę pojazdu.
Poluzowanie się elementów podczas jazdy
Sprawdź mocowanie po pierwszych kilometrach oraz przed i po każdej długiej trasie. Wymień paski, jeśli wykazują oznaki zużycia.
Ograniczona widoczność do tyłu
W przypadku ograniczonej widoczności zaleca się stosowanie dodatkowych lusterek wstecznych.
Przed użyciem
- Sprawdź, czy żadna część nie została uszkodzona podczas transportu.
- Upewnij się, że ściana/drzwi pojazdu są wystarczająco solidne.
- Sprawdź, czy bagażnik jest kompatybilny z modelem pojazdu.
- Upewnij się, że masz wszystkie elementy montażowe (śruby, wsporniki).
- Sprawdź, czy po montażu rowerów tylna wycieraczka ma wystarczający zakres ruchu.
Parametry w praktyce
- Maksymalne obciążenie
- 35 kg – nie przekraczaj tej wartości, aby zapewnić bezpieczeństwo.
- Moment dokręcania
- Maksymalnie 1,5 Nm – nie przekraczaj tej siły, aby uniknąć uszkodzenia gwintów lub elementów.
- Odstęp montażowy
- 2 mm – wymagany odstęp między widelcem a rurą przy montażu.
Ilustracje i schematy
- Strona 2: Wykaz części montażowych i schemat rozłożenia elementów.

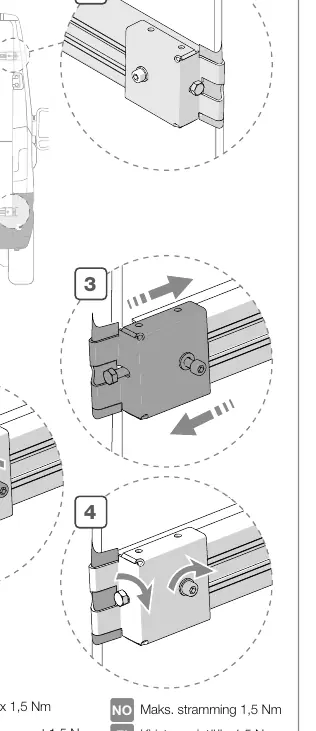

- Strona 6: Instrukcja dokręcania elementów z zachowaniem momentu 1,5 Nm.

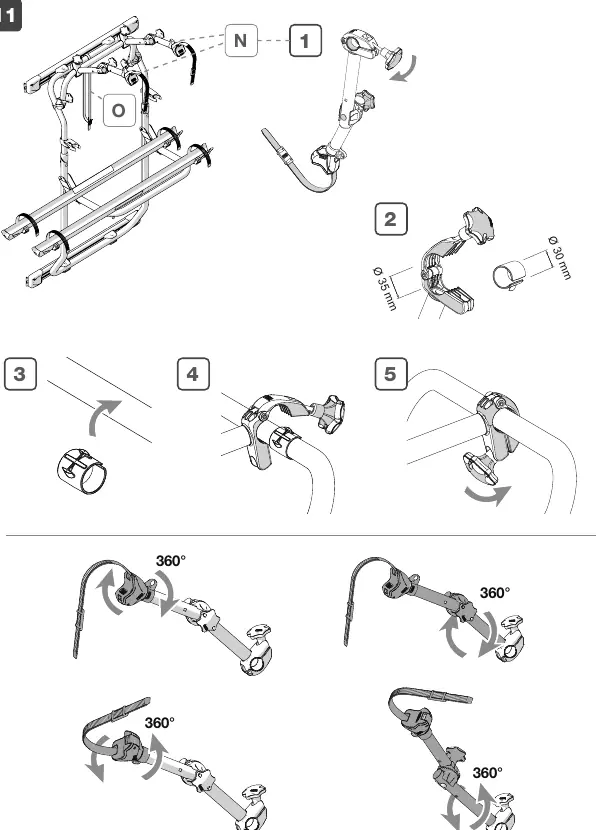

- Strona 11: Sposób montażu uchwytów na rowery (Bike-Block).
- Strona 14: Schemat poprawnego rozkładu masy i ograniczeń wymiarowych.
Zgodność modelu
- Przeznaczony do pojazdów Fiat Ducato.
- Wymaga użycia listwy z oświetleniem i tablicą rejestracyjną w wersjach z obniżoną pozycją szyn.
- Nie jest kompatybilny z pokrowcami na rowery (Bike Cover).
