Instrukcja montażu bagażnika rowerowego Fiamma Carry-Bike Caravan Hobby
Instrukcja montażu i obsługi bagażnika rowerowego Fiamma Carry-Bike Caravan Hobby (02093A77A). Zawiera szczegółowe schematy instalacji, wytyczne dotyczące bezpieczeństwa oraz specyfikacje techniczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu

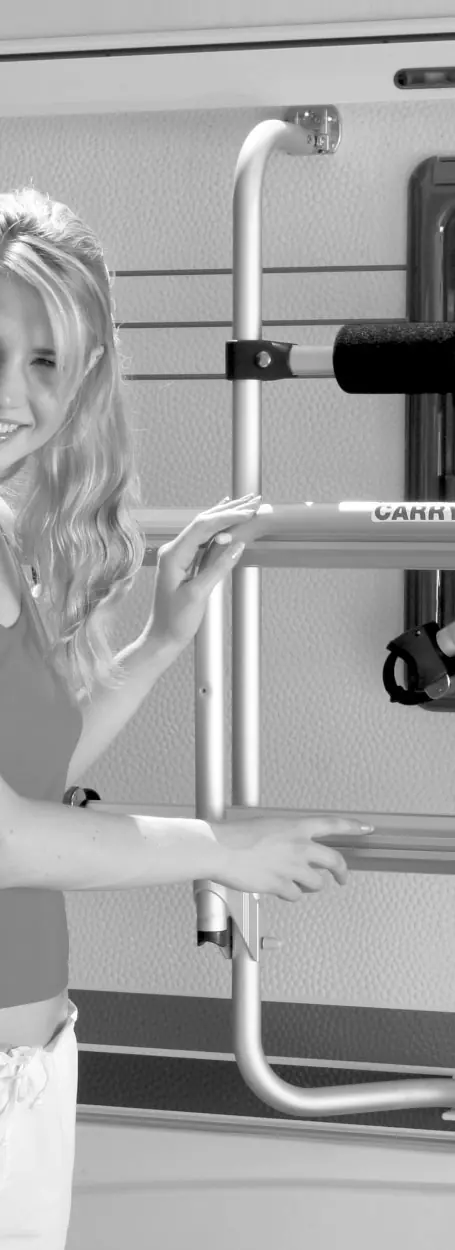

Fiamma Carry-Bike Caravan Hobby to bagażnik rowerowy zaprojektowany specjalnie do montażu na przyczepach kempingowych typu Hobby. Produkt umożliwia bezpieczny transport rowerów, zapewniając stabilność podczas jazdy. Bagażnik charakteryzuje się solidną konstrukcją i jest przeznaczony do montażu na tylnej ścianie pojazdu.
Dane techniczne
Maksymalna nośność bagażnika wynosi 50 kg. Urządzenie pozwala na przewóz maksymalnie 3 rowerów. Waga własna bagażnika to 5,6 kg. Wymiary urządzenia to 128 cm szerokości, 101 cm wysokości oraz 63,5 cm głębokości.
Bezpieczeństwo i użytkowanie
Przed montażem należy upewnić się, że ściana przyczepy jest wystarczająco solidna, aby utrzymać bagażnik wraz z obciążeniem. W razie wątpliwości co do wytrzymałości punktów kotwiczenia, należy je wzmocnić. Podczas załadunku rowery powinny być rozmieszczone równomiernie, przy czym najcięższe rowery należy umieszczać najbliżej ściany pojazdu. Należy zawsze przestrzegać ograniczeń prędkości i przepisów ruchu drogowego. Ze względu na zmianę rozkładu masy na osiach pojazdu, należy zachować szczególną ostrożność podczas jazdy, zwłaszcza podczas manewrów cofania.
Konserwacja
Regularnie sprawdzaj stan zamocowania bagażnika, zwłaszcza po pierwszych kilometrach po montażu oraz przed i po każdej dłuższej podróży. Należy okresowo kontrolować stan elementów gumowych pod wspornikami oraz pasów mocujących. W przypadku stwierdzenia porowatości lub zużycia, elementy te należy niezwłocznie wymienić.
Kontakt
W przypadku problemów lub pytań dotyczących montażu i użytkowania, należy skontaktować się z lokalnym sprzedawcą, podając dane z tabliczki znamionowej produktu. Dodatkowe informacje oraz rysunki części zamiennych dostępne są na stronie internetowej fiamma.com. Fiamma S.p.A., Via San Rocco, 56, 21010 Cardano al Campo (VA), Włochy.
Oficjalne zasoby z instrukcji
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Uszkodzone lub zdeformowane części po transporcie
Sprawdź zawartość opakowania przed montażem. W razie uszkodzeń skontaktuj się ze sprzedawcą.
Niewystarczająca stabilność punktów montażowych
Jeśli ściana pojazdu nie jest wystarczająco solidna, konieczne jest jej wzmocnienie przed montażem.
Trudności z widocznością do tyłu
Zaleca się stosowanie dodatkowych lusterek wstecznych, jeśli bagażnik ogranicza widoczność.
Przed użyciem
- Sprawdź, czy wszystkie części są kompletne i nieuszkodzone.
- Upewnij się, że ściana przyczepy jest odpowiednia do montażu.
- Zweryfikuj, czy bagażnik nie przekracza dopuszczalnego obciążenia osi pojazdu.
- Sprawdź dokręcenie wszystkich śrub po pierwszych kilometrach jazdy.
- Upewnij się, że rowery są równomiernie rozłożone (najcięższe przy ścianie).
Parametry w praktyce
- Maksymalna nośność
- 50 kg (nie przekraczać tej wartości).
- Liczba rowerów
- Maksymalnie 3 rowery.
- Odstęp przy montażu widełek
- Pozostaw 2 mm odstępu między widełkami a rurą (nie dokręcać do końca).
Ilustracje i schematy
- Strona 2: Wykaz części montażowych i narzędzi (wiertło 4 mm).
- Strona 5: Schemat montażu wsporników do ściany przyczepy.
- Strona 6-7: Procedura składania ramy bagażnika i montażu szyn.
- Strona 8: Ważne ostrzeżenie dotyczące dokręcania widełek (pozostawienie 2 mm luzu).
- Strona 10: Instrukcja montażu uchwytów na ramy rowerów.
Zgodność modelu
- Przeznaczony do przyczep kempingowych typu Hobby.
- Wymaga solidnej ściany/tylnej klapy pojazdu.
