Instrukcja montażu i obsługi bagażnika rowerowego Fiamma Carry-Bike Caravan Simple Plus
Instrukcja montażu i bezpiecznego użytkowania bagażnika rowerowego Fiamma Carry-Bike Caravan Simple Plus. Zawiera schematy instalacji, specyfikacje techniczne oraz wskazówki dotyczące bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Fiamma Carry-Bike Caravan Simple Plus to bagażnik rowerowy zaprojektowany specjalnie do montażu na przyczepach kempingowych. Jest to solidna konstrukcja umożliwiająca bezpieczny transport rowerów. Bagażnik charakteryzuje się regulowaną wysokością (110-145 cm) oraz szerokością 128 cm.
Bezpieczeństwo i użytkowanie
Przed montażem należy upewnić się, że ściana lub tylne drzwi przyczepy są wystarczająco solidne, aby utrzymać bagażnik wraz z obciążeniem. W razie wątpliwości należy wzmocnić punkty mocowania. Podczas załadunku rowery powinny być rozmieszczone równomiernie, przy czym najcięższe rowery należy umieszczać najbliżej ściany pojazdu. Należy pamiętać, że bagażnik zmienia rozkład masy na osiach pojazdu, co wpływa na jego prowadzenie, szczególnie podczas cofania.
Montaż
Montaż wymaga precyzyjnego przestrzegania schematów zawartych w instrukcji. Kluczowym krokiem jest poprawne zamocowanie wsporników do ściany przyczepy. Podczas dokręcania widełek do rur należy zachować odstęp 2 mm, aby uniknąć uszkodzeń. Wszystkie połączenia śrubowe powinny być wykonane zgodnie z załączonymi rysunkami technicznymi.
Konserwacja
Należy regularnie sprawdzać stan zamocowania bagażnika, zwłaszcza po pierwszych kilometrach po montażu oraz przed i po każdej dłuższej podróży. Należy kontrolować stan gumowych elementów pod wspornikami oraz pasów mocujących. Jeśli elementy te wykazują oznaki zużycia lub porowatości, należy je niezwłocznie wymienić.
Kontakt
W przypadku problemów należy skontaktować się z lokalnym sprzedawcą, podając dane z tabliczki znamionowej produktu. Szczegółowe rysunki części zamiennych dostępne są na stronie internetowej fiamma.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Bagażnik wydaje się niestabilny po montażu.
Sprawdź, czy ściana przyczepy jest wystarczająco solidna. Jeśli nie, konieczne jest wzmocnienie punktów mocowania.
Elementy gumowe lub pasy są zużyte.
W przypadku stwierdzenia porowatości lub zużycia gumowych podkładek lub pasów, należy je natychmiast wymienić na nowe.
Trudności z prowadzeniem pojazdu po załadowaniu rowerów.
Upewnij się, że najcięższe rowery są umieszczone najbliżej ściany pojazdu, aby zapewnić lepszą stabilność.
Przed użyciem
- Sprawdź, czy wszystkie części są kompletne i nieuszkodzone.
- Upewnij się, że ściana przyczepy jest odpowiednia do montażu.
- Sprawdź, czy bagażnik jest poprawnie zamocowany przed pierwszą jazdą.
- Zweryfikuj, czy zachowano 2 mm odstępu przy dokręcaniu widełek.
- Upewnij się, że rowery są równomiernie rozłożone na bagażniku.
Parametry w praktyce
- Maksymalne obciążenie
- 35 kg (łącznie dla dwóch rowerów).
- Waga bagażnika
- 6,4 kg.
Ilustracje i schematy

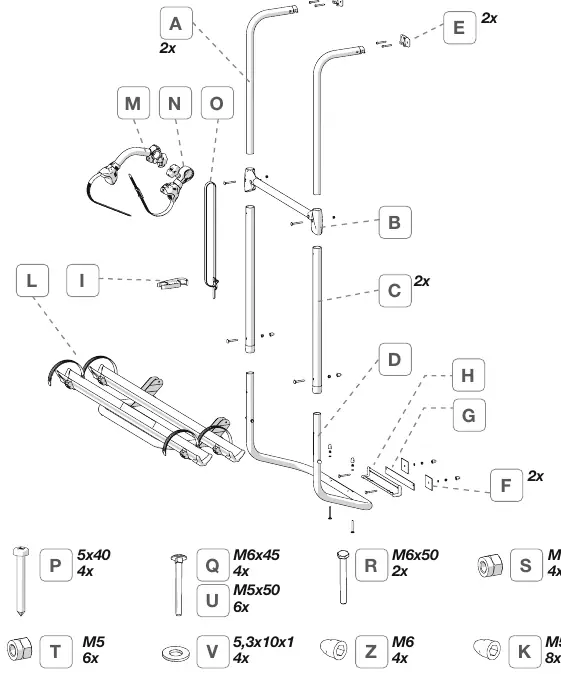

- Strona 2: Wykaz części montażowych i narzędzi.

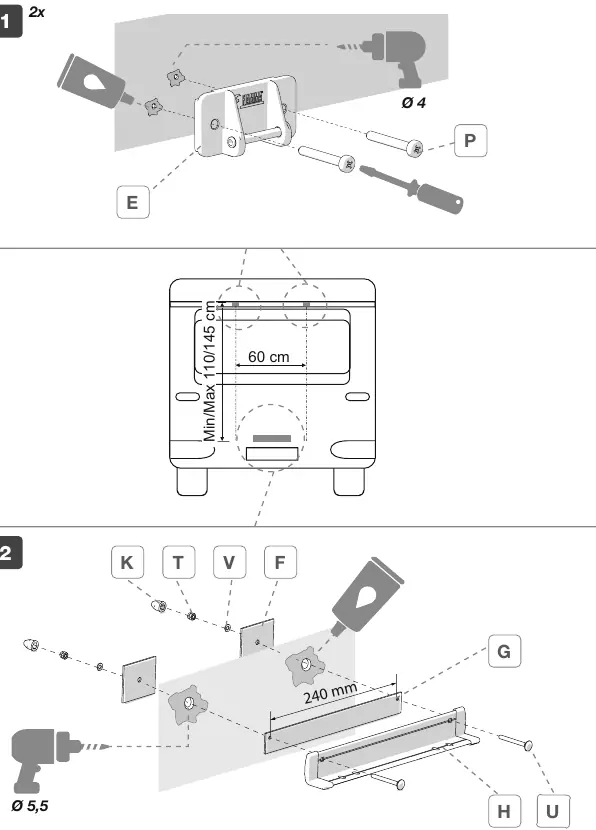

- Strona 5: Schemat montażu wsporników do ściany przyczepy.
- Strona 6: Montaż ramy bagażnika.
- Strona 7: Ważne ostrzeżenie dotyczące dokręcania widełek (zachowanie 2 mm odstępu).

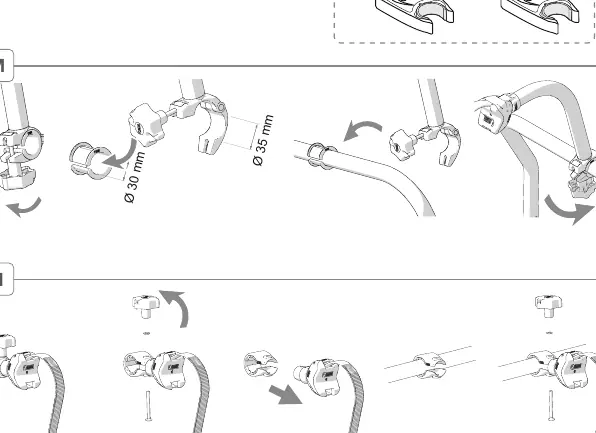

- Strona 10: Montaż uchwytów na rowery (Bike-Block).
Zgodność modelu
- Produkt przeznaczony do montażu na przyczepach kempingowych.
- Wymagana solidna ściana/tylne drzwi przyczepy.
- Zalecany montaż przez wykwalifikowany personel.
