Instrukcja montażu bagażnika rowerowego Fiamma Carry-Bike Caravan Universal
Instrukcja montażu i obsługi bagażnika rowerowego Fiamma Carry-Bike Caravan Universal. Dowiedz się, jak bezpiecznie zainstalować bagażnik na przyczepie kempingowej, rozmieścić rowery i dbać o konserwację sprzętu.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Fiamma Carry-Bike Caravan Universal to bagażnik rowerowy przeznaczony do montażu na tylnej ścianie przyczep kempingowych. Jest to solidne rozwiązanie umożliwiające bezpieczny transport rowerów podczas podróży. Produkt charakteryzuje się uniwersalną konstrukcją, która wymaga odpowiedniego dopasowania do struktury pojazdu.
Bezpieczeństwo i montaż
Przed przystąpieniem do montażu należy upewnić się, że ściana lub tylne drzwi przyczepy są wystarczająco wytrzymałe, aby utrzymać bagażnik wraz z obciążeniem. W razie wątpliwości co do stabilności punktów kotwiczenia, konieczne jest ich wzmocnienie. Zaleca się, aby instalację przeprowadzał wykwalifikowany personel zgodnie z lokalnymi przepisami.
Podczas montażu kluczowe jest zachowanie 2 mm odstępu między widelcem a rurą bagażnika – nie należy dokręcać tych elementów całkowicie. Regularnie sprawdzaj zamocowanie bagażnika, zwłaszcza po pierwszych kilometrach jazdy oraz przed i po dłuższych trasach.
Użytkowanie i konserwacja
Maksymalne obciążenie bagażnika wynosi 35 kg. Rowery powinny być rozmieszczone równomiernie, przy czym najcięższe egzemplarze należy umieszczać najbliżej ściany pojazdu, aby zapewnić optymalną stabilność. Należy pamiętać, że obecność bagażnika zmienia rozkład masy na osiach pojazdu, co wpływa na jego prowadzenie, szczególnie podczas cofania.
Regularnie kontroluj stan techniczny bagażnika, w tym gumowe elementy pod wspornikami oraz pasy mocujące. Jeśli zauważysz oznaki zużycia, porowatości lub uszkodzenia, elementy te należy niezwłocznie wymienić. W przypadku problemów technicznych należy skontaktować się z lokalnym sprzedawcą, podając dane z tabliczki znamionowej produktu.
Kontakt
Fiamma S.p.A., Via San Rocco, 56, 21010 Cardano al Campo (VA), Włochy. Strona internetowa: fiamma.com
Oficjalne zasoby z instrukcji
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Bagażnik wydaje się niestabilny po montażu.
Sprawdź, czy ściana przyczepy jest wystarczająco solidna. Jeśli nie, konieczne jest wzmocnienie punktów kotwiczenia.
Elementy gumowe lub pasy są zużyte.
Jeśli części gumowe pod wspornikami lub pasy są porowate lub zużyte, należy je natychmiast wymienić na nowe.
Trudności z manewrowaniem pojazdem.
Pamiętaj, że bagażnik zmienia rozkład masy. Zachowaj szczególną ostrożność podczas cofania, zwłaszcza jeśli pojazd posiada czujniki parkowania.
Przed użyciem
- Sprawdź, czy żadna część nie została uszkodzona lub odkształcona podczas transportu.
- Upewnij się, że ściana przyczepy jest odpowiednia do montażu bagażnika.
- Sprawdź, czy bagażnik jest poprawnie zamocowany przed wyruszeniem w trasę.
- Upewnij się, że rowery są rozmieszczone równomiernie (najcięższe najbliżej ściany).
- Sprawdź, czy nie przekraczasz dopuszczalnego obciążenia 35 kg.
Parametry w praktyce
- Maksymalne obciążenie
- 35 kg – nie wolno przekraczać tej wartości dla bezpieczeństwa pojazdu i bagażnika.
- Odstęp montażowy
- 2 mm – wymagany luz między widelcem a rurą bagażnika podczas dokręcania.
Ilustracje i schematy

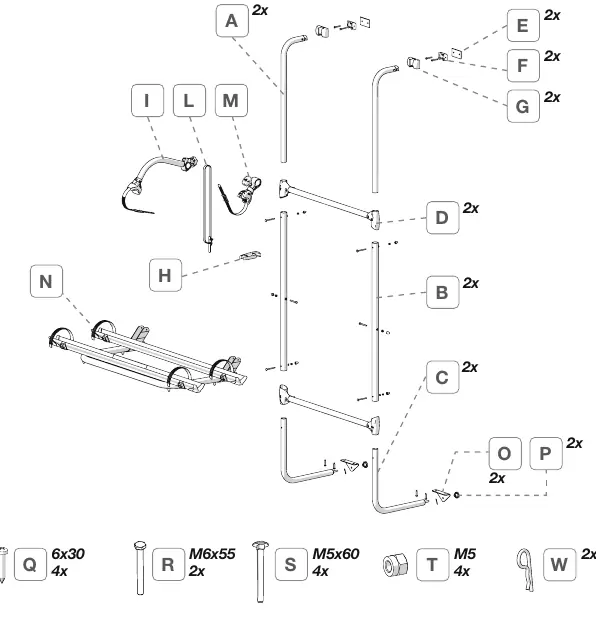

- Strona 2: Wykaz części montażowych i narzędzi (wiertło 4 mm, klucze).
- Strona 5-6: Kolejne kroki montażu stelaża do ściany przyczepy.
- Strona 7: Ważne ostrzeżenie dotyczące zachowania 2 mm odstępu przy dokręcaniu widelca.
- Strona 8: Instrukcja montażu uchwytów na rowery (Bike-Block) na ramie bagażnika.
Zgodność modelu
- Produkt uniwersalny do przyczep kempingowych (Caravan).
- Wymaga sprawdzenia wytrzymałości ściany pojazdu przed instalacją.
