Instrukcja montażu i obsługi bagażnika rowerowego Fiamma Carry-Bike 02093A57A
Instrukcja montażu i bezpiecznego użytkowania bagażnika rowerowego Fiamma Carry-Bike model 02093A57A przeznaczonego do kamperów Trigano, CI oraz Roller Team.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu

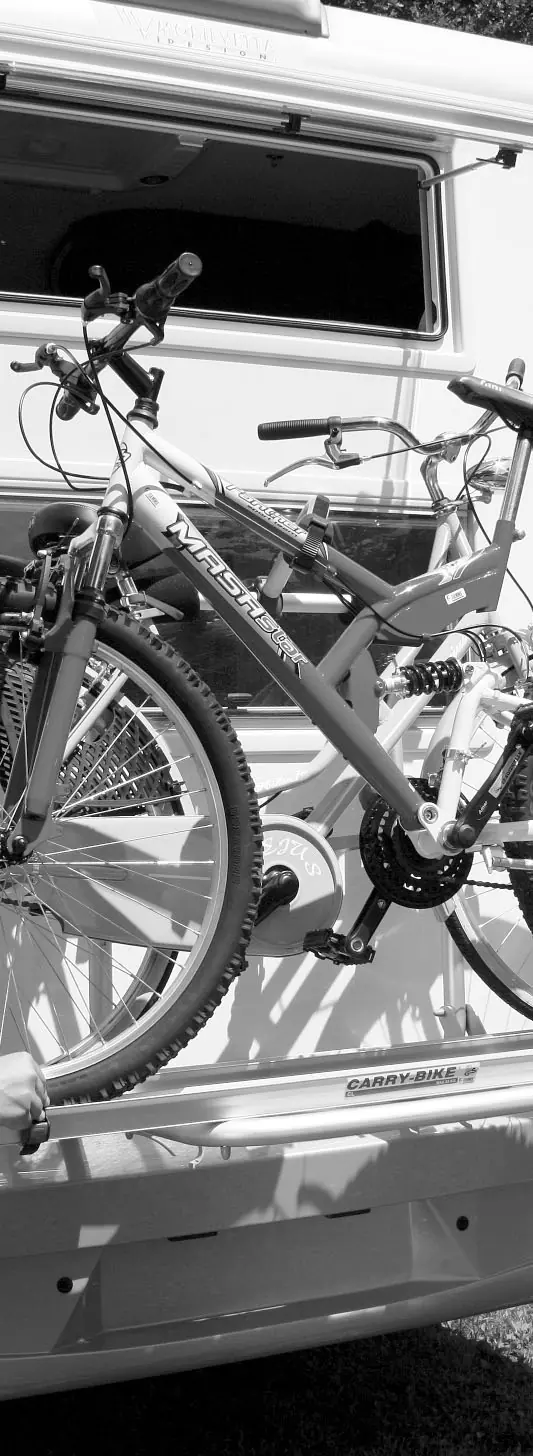

Fiamma Carry-Bike 02093A57A to bagażnik rowerowy zaprojektowany specjalnie dla kamperów marek Trigano, CI oraz Roller Team. Jest to solidne rozwiązanie umożliwiające bezpieczny transport rowerów na tylnej ścianie pojazdu.
Dane techniczne
Bagażnik waży 5,2 kg i pozwala na przewóz maksymalnie 3 rowerów. Całkowita dopuszczalna ładowność wynosi 50 kg, przy czym maksymalne obciążenie na poszczególne szyny wynosi odpowiednio 17 kg, 17 kg i 16 kg.
Bezpieczeństwo i montaż
Przed montażem należy upewnić się, że ściana lub tylne drzwi pojazdu są wystarczająco wytrzymałe, aby utrzymać bagażnik wraz z ładunkiem. W razie wątpliwości należy wzmocnić punkty mocowania. Montaż powinien być przeprowadzony przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Podczas instalacji należy pamiętać o zachowaniu 2 mm odstępu między widelcem a rurą bagażnika.
Użytkowanie
Rowery powinny być rozmieszczone równomiernie, przy czym najcięższe egzemplarze należy umieszczać najbliżej ściany pojazdu. Należy regularnie sprawdzać stan mocowań, zwłaszcza po pierwszych kilometrach oraz przed i po długich trasach. Należy kontrolować stan pasków oraz gumowych elementów pod wspornikami i wymieniać je w przypadku zużycia. Podczas jazdy należy uwzględnić obecność bagażnika, szczególnie podczas cofania, oraz stosować się do ograniczeń prędkości.
Kontakt
W przypadku problemów należy skontaktować się z lokalnym sprzedawcą, podając dane z tabliczki znamionowej produktu. Więcej informacji oraz rysunki części zamiennych dostępne są na stronie internetowej fiamma.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Uszkodzone lub zdeformowane elementy po transporcie
Sprawdź zawartość opakowania przed montażem. W razie stwierdzenia uszkodzeń skontaktuj się ze sprzedawcą.
Ograniczona widoczność do tyłu
Zaleca się stosowanie dodatkowych lusterek wstecznych.
Zużyte paski lub elementy gumowe
Regularnie sprawdzaj stan techniczny i wymieniaj elementy, jeśli wykazują oznaki porowatości lub zużycia.
Przed użyciem
- Sprawdź, czy ściana/drzwi pojazdu są wystarczająco solidne.
- Upewnij się, że bagażnik jest kompatybilny z modelem pojazdu.
- Sprawdź, czy wszystkie elementy montażowe są dokręcone (z zachowaniem 2 mm odstępu przy widelcu).
- Upewnij się, że rowery są równomiernie rozłożone (najcięższe najbliżej ściany).
- Sprawdź, czy bagażnik nie przekracza dopuszczalnej szerokości pojazdu.
Parametry w praktyce
- Maksymalna ładowność
- 50 kg (łącznie dla 3 rowerów).
- Rozkład obciążenia
- Maksymalnie 17 kg, 17 kg i 16 kg na poszczególne szyny.
Ilustracje i schematy
- Strona 2: Wykaz części montażowych (śruby, nakrętki, wsporniki).
- Strona 5-6: Kolejne kroki montażu bagażnika na pojeździe.
- Strona 7: Ważne ostrzeżenie dotyczące zachowania 2 mm odstępu przy dokręcaniu widelca.
- Strona 10: Schematy poprawnego i błędnego rozmieszczenia rowerów oraz ograniczenia kątowe.
Zgodność modelu
- Przeznaczony dla kamperów Trigano, CI oraz Roller Team.
- Wymaga solidnej ściany/drzwi tylnych pojazdu.
- W przypadku użycia z przyczepą, hak holowniczy musi pozostać dostępny zgodnie z normą DIN 74058.
