Instrukcja obsługi bagażnika rowerowego Fiamma Carry-Bike CL
Instrukcja montażu i użytkowania bagażnika rowerowego Fiamma Carry-Bike CL przeznaczonego do montażu na kamperach.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Fiamma Carry-Bike CL to bagażnik rowerowy zaprojektowany specjalnie do montażu na tylnej ścianie kamperów. Jest to solidne rozwiązanie umożliwiające bezpieczny transport rowerów. Produkt charakteryzuje się wytrzymałą konstrukcją i wymaga poprawnego montażu na wzmocnionych punktach ściany pojazdu.
Bezpieczeństwo i użytkowanie
Przed montażem należy upewnić się, że ściana pojazdu jest wystarczająco solidna, aby utrzymać bagażnik wraz z obciążeniem. W razie wątpliwości należy zastosować wzmocnienia. Podczas jazdy z zamontowanym bagażnikiem należy pamiętać o zmianie rozkładu masy pojazdu, przestrzegać ograniczeń prędkości oraz przepisów ruchu drogowego. Zaleca się stosowanie dodatkowych lusterek wstecznych, jeśli widoczność do tyłu jest ograniczona. Rowery powinny być rozmieszczone równomiernie, z najcięższymi egzemplarzami najbliżej ściany pojazdu.
Uruchomienie i konserwacja
Montaż powinien być przeprowadzony przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Należy regularnie sprawdzać stan zamocowań, szczególnie po pierwszych kilometrach po instalacji oraz przed i po długich trasach. Należy kontrolować stan gumowych elementów pod wspornikami oraz pasów mocujących – w przypadku oznak zużycia lub porowatości należy je niezwłocznie wymienić. Zaleca się obracanie kierownic rowerów, aby uniknąć uszkodzeń ściany pojazdu.
Dane techniczne
Maksymalne obciążenie bagażnika wynosi 50 kg. Bagażnik przystosowany jest do przewozu maksymalnie 3 rowerów. Waga własna bagażnika to 5,6 kg. W przypadku problemów technicznych należy skontaktować się z lokalnym sprzedawcą, podając dane z tabliczki znamionowej produktu. Szczegółowe rysunki techniczne części zamiennych dostępne są na stronie internetowej fiamma.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Uszkodzenia ściany pojazdu podczas transportu
Zaleca się obracanie kierownic rowerów, aby nie dotykały ściany kampera.
Poluzowanie elementów mocujących
Należy regularnie sprawdzać dokręcenie wszystkich śrub i stan pasów, szczególnie po pierwszych kilometrach jazdy.
Zużycie elementów gumowych lub pasów
W przypadku stwierdzenia porowatości lub uszkodzeń gumowych podkładek lub pasów, należy je natychmiast wymienić na nowe.
Przed użyciem
- Sprawdź, czy ściana pojazdu jest wystarczająco solidna w punktach montażu.
- Upewnij się, że bagażnik jest kompatybilny z Twoim modelem pojazdu.
- Sprawdź, czy wszystkie części zestawu są kompletne i nieuszkodzone po transporcie.
- Upewnij się, że po załadowaniu rowerów nie przekraczasz dopuszczalnej masy całkowitej pojazdu.
- Sprawdź, czy rowery są rozmieszczone równomiernie (najcięższe najbliżej ściany).
- Upewnij się, że bagażnik nie zasłania haka holowniczego (jeśli jest używany).
Parametry w praktyce
- Maksymalne obciążenie
- 50 kg (nie wolno przekraczać tej wartości).
- Odstęp przy montażu widelca
- Podczas montażu należy pozostawić 2 mm odstępu między widelcem a rurą.
Ilustracje i schematy

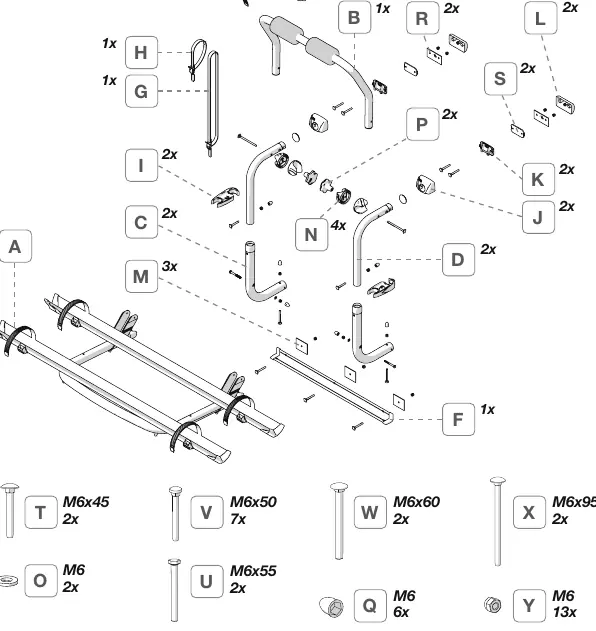

- Strona 2 przedstawia kompletny wykaz części montażowych (A-Y).
- Strona 5 pokazuje sposób wyznaczania punktów montażowych na ścianie pojazdu.
- Strona 6 ilustruje sekwencję montażu ramy bagażnika.

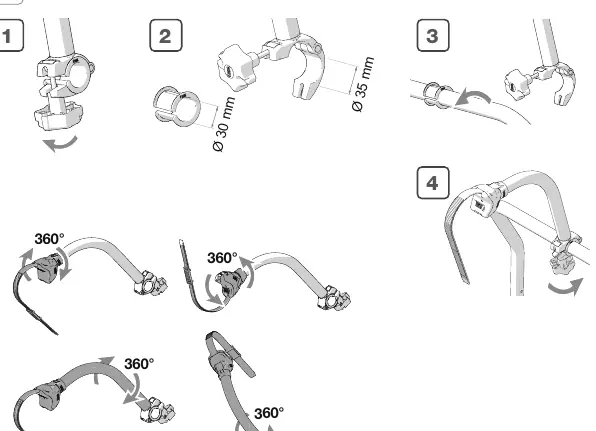

- Strona 8 pokazuje sposób regulacji ramion mocujących rowery (360 stopni).
- Strona 10 zawiera graficzne ostrzeżenia dotyczące prawidłowego rozkładu masy i ograniczeń prędkości.
Zgodność modelu
- Produkt przeznaczony do montażu na tylnej ścianie kamperów.
- Wymagana weryfikacja solidności ściany pojazdu przed montażem.
- W przypadku użycia z przyczepą, należy zapewnić dostęp do haka holowniczego zgodnie z normą DIN 74058.
