Instrukcja obsługi bagażnika rowerowego Fiamma Carry-Bike Frame Ducato E-Bike
Instrukcja montażu i użytkowania bagażnika rowerowego Fiamma Carry-Bike Frame Ducato E-Bike przeznaczonego do samochodów Fiat Ducato.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Fiamma Carry-Bike Frame Ducato E-Bike to specjalistyczny bagażnik rowerowy zaprojektowany do montażu na tylnych drzwiach samochodów typu Fiat Ducato. Jest to solidna konstrukcja przeznaczona do przewozu rowerów elektrycznych, zapewniająca stabilność i bezpieczeństwo podczas transportu.
Bezpieczeństwo i ograniczenia
Przed montażem należy upewnić się, że tylne drzwi pojazdu są wystarczająco solidne, aby utrzymać bagażnik wraz z obciążeniem. Bagażnik nie jest kompatybilny z pojazdami wyposażonymi w system zawiasów 270°. Maksymalne obciążenie bagażnika wynosi 50 kg (25 kg na rower). Podczas jazdy należy przestrzegać ograniczeń prędkości i dostosować styl jazdy do przewożonego ładunku. Zabrania się używania pokrowców na rowery (Bike Cover) na tym modelu. Zaleca się demontaż akumulatorów z rowerów elektrycznych przed ich załadowaniem.
Uruchomienie i montaż
Montaż powinien być przeprowadzony przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Proces obejmuje precyzyjne mocowanie elementów bagażnika do konstrukcji drzwi pojazdu. Należy zwrócić szczególną uwagę na zachowanie odpowiednich odstępów między elementami bagażnika a karoserią oraz oknami pojazdu. Po montażu należy okresowo sprawdzać dokręcenie wszystkich śrub i stan pasków mocujących, zwłaszcza po pierwszych kilometrach oraz po długich trasach.
Obsługa i konserwacja
Rowery powinny być rozmieszczone równomiernie, z najcięższymi egzemplarzami najbliżej ściany pojazdu. Należy upewnić się, że kierownice i pedały rowerów nie uszkadzają karoserii lub szyb pojazdu; zaleca się obracanie kierownic. Bagażnik umożliwia otwarcie tylnych drzwi nawet z zamontowanymi rowerami. W przypadku problemów technicznych należy skontaktować się z lokalnym dealerem, podając dane z tabliczki znamionowej produktu.
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Bagażnik nie pasuje do pojazdu
Sprawdź, czy pojazd nie posiada systemu zawiasów 270°, który jest niekompatybilny z tym modelem.
Uszkodzenia karoserii lub szyb
Upewnij się, że kierownice i pedały rowerów są ustawione tak, aby nie dotykały pojazdu. W razie potrzeby obróć kierownicę roweru.
Poluzowane elementy mocujące
Okresowo sprawdzaj dokręcenie śrub i stan pasków, szczególnie po pierwszych kilometrach jazdy i po długich trasach.
Przed użyciem
- Upewnij się, że tylne drzwi są solidne i zamknięte.
- Sprawdź, czy bagażnik jest poprawnie zamontowany i dokręcony.
- Zdemontuj akumulatory z rowerów elektrycznych.
- Rozmieść rowery równomiernie, najcięższe najbliżej pojazdu.
- Sprawdź, czy kierownice i pedały nie dotykają szyb pojazdu.
- Upewnij się, że bagażnik nie blokuje dostępu do haka holowniczego (jeśli dotyczy).
Parametry w praktyce
- Maksymalne obciążenie
- 50 kg łącznie (maks. 25 kg na jeden rower).
- Kompatybilność
- Fiat Ducato (niekompatybilny z zawiasami 270°).
- Odstęp montażowy
- Pozostaw 2 mm odstępu przy dokręcaniu widełek do rury.
Ilustracje i schematy

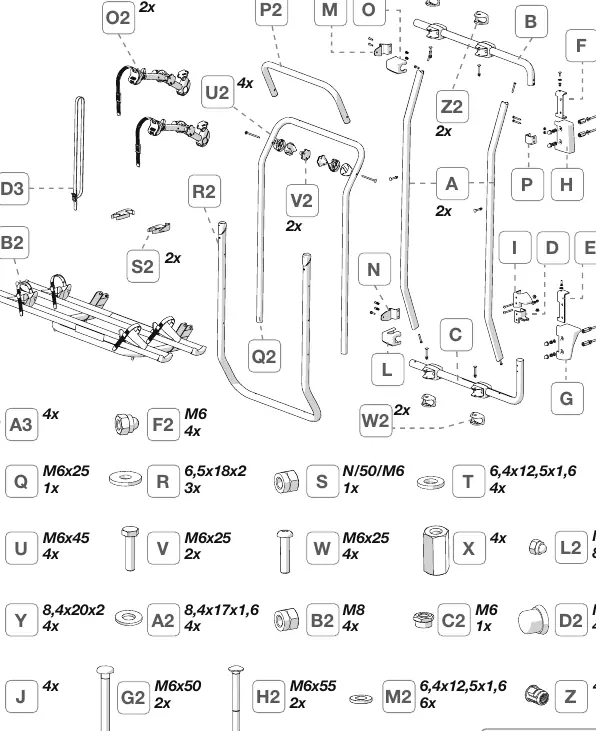

- Strona 2: Wykaz części montażowych i narzędzi.

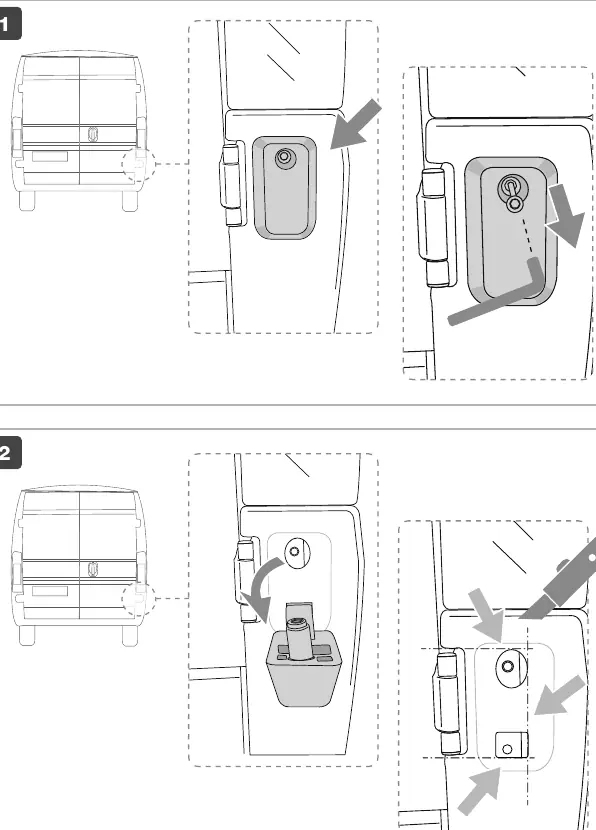

- Strona 7-16: Szczegółowa sekwencja montażu krok po kroku.

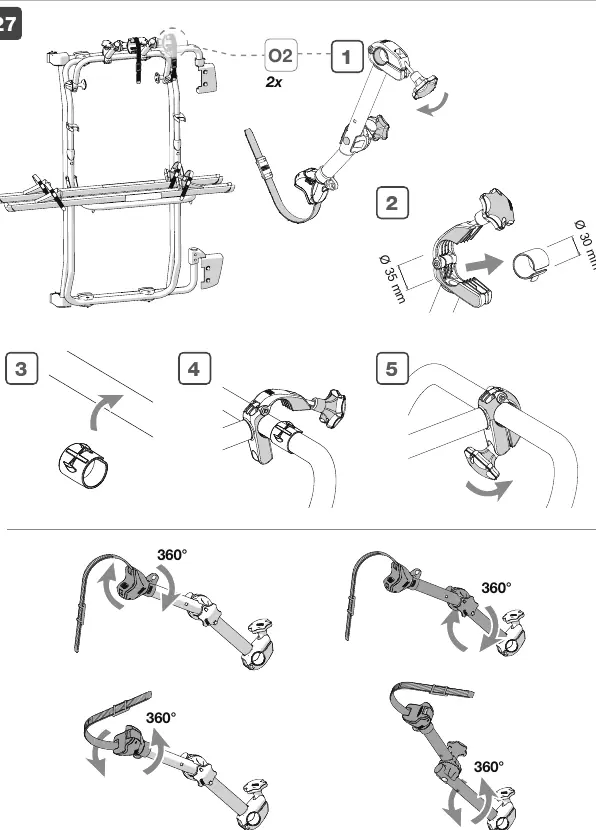

- Strona 22: Instrukcja montażu uchwytów rowerowych (Bike-Block).
- Strona 25: Schemat poprawnego rozmieszczenia rowerów i ograniczeń.
Zgodność modelu
- Nie nadaje się do pojazdów z systemem zawiasów 270°.
- Wymaga sprawdzenia kompatybilności z oknami pojazdu za pomocą szablonu dostępnego na stronie fiamma.com.
- Wersje z obniżoną pozycją szyny wymagają użycia listwy z oświetleniem i tablicą rejestracyjną.
