Instrukcja obsługi bagażnika rowerowego Fiamma Carry-Bike Ford Custom 02096-06A
Instrukcja montażu i użytkowania bagażnika rowerowego Fiamma Carry-Bike dedykowanego do pojazdów Ford Transit / Tourneo Custom. Zawiera szczegółowe kroki instalacji, wytyczne dotyczące bezpieczeństwa oraz specyfikację techniczną.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Fiamma Carry-Bike 02096-06A to bagażnik rowerowy zaprojektowany specjalnie dla pojazdów Ford Transit oraz Tourneo Custom. Jest to solidna konstrukcja przeznaczona do montażu na tylnych drzwiach pojazdu, umożliwiająca bezpieczny transport rowerów.

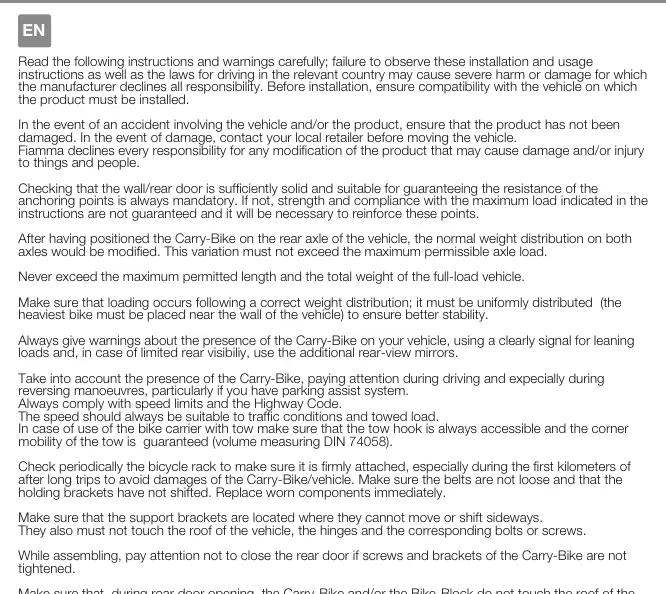

Bezpieczeństwo i użytkowanie
Przed montażem należy upewnić się, że tylne drzwi pojazdu są wystarczająco stabilne, aby utrzymać ciężar bagażnika wraz z rowerami. Maksymalne obciążenie bagażnika wynosi 50 kg. Podczas załadunku rowery powinny być rozmieszczone równomiernie, z najcięższymi egzemplarzami umieszczonymi najbliżej ściany pojazdu. Zabrania się używania pokrowców na rowery (Bike Cover) z tym modelem bagażnika.
Podczas jazdy należy pamiętać o zwiększonych wymiarach pojazdu i zachować ostrożność, szczególnie podczas manewrów cofania. Zaleca się okresowe sprawdzanie mocowań bagażnika, zwłaszcza po pierwszych kilometrach oraz przed i po długich trasach. W przypadku rowerów elektrycznych zaleca się demontaż akumulatorów przed ich załadowaniem na bagażnik.
Montaż
Instalacja powinna być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Proces montażu obejmuje precyzyjne ustawienie wsporników i szyn na tylnych drzwiach. Należy zwrócić szczególną uwagę, aby elementy bagażnika nie kolidowały z dachem pojazdu, zawiasami drzwi ani wycieraczką tylnej szyby. Śruby mocujące należy dokręcać z zachowaniem ostrożności, aby nie uszkodzić konstrukcji pojazdu.
Konserwacja
Regularnie sprawdzaj stan pasków mocujących oraz gumowych podkładek pod wspornikami. Jeśli elementy te wykazują oznaki zużycia lub porowatości, należy je niezwłocznie wymienić. W przypadku problemów technicznych lub pytań dotyczących części zamiennych, należy skontaktować się z lokalnym sprzedawcą, podając kod alfanumeryczny z tabliczki znamionowej produktu.
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Wycieraczka tylnej szyby nie działa poprawnie
Obecność rowerów może ograniczać zasięg wycieraczki. Sprawdź promień działania wycieraczki przed jej uruchomieniem.
Uszkodzenie ściany pojazdu przez kierownicę roweru
Zaleca się obracanie kierownic rowerów przed ich zamocowaniem, aby uniknąć kontaktu z karoserią.
Bagażnik koliduje z dachem lub zawiasami
Upewnij się, że wsporniki są zamontowane w miejscach, gdzie nie dochodzi do przesunięć bocznych i nie dotykają dachu ani zawiasów.
Przed użyciem
- Sprawdź, czy wszystkie części są kompletne i nieuszkodzone po transporcie.
- Upewnij się, że tylne drzwi pojazdu są wystarczająco solidne.
- Zdemontuj akumulatory z rowerów elektrycznych przed załadunkiem.
- Sprawdź, czy rowery nie zasłaniają świateł tylnych (w razie potrzeby użyj listwy świetlnej).
- Upewnij się, że paski mocujące są dobrze zaciśnięte.
- Sprawdź, czy kierownice i pedały rowerów nie dotykają szyby pojazdu.
Parametry w praktyce
- Maksymalne obciążenie
- 50 kg - nie przekraczaj tej wartości dla bezpieczeństwa pojazdu i bagażnika.
- Moment dokręcania
- Maksymalnie 1,5 Nm przy dokręcaniu wsporników.
- Odstęp przy widelcu
- Pozostaw 2 mm odstępu przy dokręcaniu widelca do rury, aby uniknąć uszkodzeń.
Ilustracje i schematy
- Strona 2: Wykaz części montażowych (śruby, nakrętki, wsporniki).
- Strona 4-12: Sekwencja kroków montażowych od 1 do 19.
- Strona 14: Instrukcja obsługi uchwytów Bike-Block (S, R, Q).
- Strona 17: Schemat poprawnego rozmieszczenia rowerów i ograniczeń kątowych.
Zgodność modelu
- Dedykowany dla Ford Transit / Tourneo Custom.
- Możliwe otwieranie tylnych drzwi tylko bez zamontowanych rowerów.
- Nie używać pokrowców na rowery (Bike Cover).
