Instrukcja montażu bagażnika rowerowego Fiamma Carry-Bike Mercedes V Class Premium
Instrukcja montażu i obsługi bagażnika rowerowego Fiamma Carry-Bike dedykowanego do pojazdów Mercedes V Class Premium. Zawiera szczegółowe schematy montażowe, wytyczne dotyczące bezpieczeństwa oraz specyfikację techniczną.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Fiamma Carry-Bike Mercedes V Class Premium to specjalistyczny bagażnik rowerowy zaprojektowany do montażu na tylnej klapie pojazdów Mercedes klasy V. Produkt umożliwia bezpieczny transport rowerów, zapewniając stabilność dzięki solidnej konstrukcji. Bagażnik jest dostępny w wersji standardowej oraz obniżonej.
Dane techniczne i ograniczenia
- Maksymalne obciążenie: 60 kg.
- Maksymalna liczba rowerów: 4.
- Maksymalna waga jednego roweru: 15 kg.
- Kompatybilność: Przeznaczony wyłącznie do modelu Mercedes V Class.
- Ograniczenia: Nie należy używać pokrowców na rowery (Bike Cover). W wersji obniżonej wymagane jest użycie listwy z oświetleniem i miejscem na tablicę rejestracyjną.
Uruchomienie i montaż
Montaż bagażnika powinien być przeprowadzony przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Kluczowe jest upewnienie się, że tylna klapa pojazdu jest wystarczająco solidna, aby utrzymać obciążenie. Podczas montażu należy zachować 2 mm odstępu między widelcem a rurą konstrukcyjną. Po zainstalowaniu bagażnika należy regularnie sprawdzać dokręcenie wszystkich śrub, szczególnie po pierwszych kilometrach oraz przed i po długich trasach.
Bezpieczeństwo i użytkowanie
Podczas załadunku rowery powinny być rozmieszczone równomiernie, z najcięższymi egzemplarzami najbliżej pojazdu. Należy upewnić się, że kierownice i pedały rowerów nie uszkadzają karoserii ani szyb pojazdu. Zaleca się obracanie kierownic rowerów. Należy pamiętać, że obecność bagażnika zmienia rozkład masy pojazdu i może wpływać na widoczność oraz działanie czujników parkowania. Tylną klapę można otwierać tylko wtedy, gdy bagażnik jest pusty.
Konserwacja
Regularnie sprawdzaj stan techniczny bagażnika, w tym gumowe elementy pod wspornikami oraz paski mocujące. W przypadku stwierdzenia porowatości lub zużycia, elementy te należy niezwłocznie wymienić. W razie problemów technicznych prosimy o kontakt z lokalnym dealerem, podając dane z tabliczki znamionowej produktu. Kontakt: Fiamma S.p.A., Via San Rocco, 56, 21010 Cardano al Campo (VA), Włochy. Strona internetowa: fiamma.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Uszkodzenie karoserii podczas otwierania klapy
Upewnij się, że śruby dolnej belki są dokręcone przed zamknięciem klapy i sprawdź, czy konstrukcja nie koliduje z dachem lub systemami otwierania.
Uszkodzenie szyb pojazdu przez rowery
Zapewnij odpowiedni odstęp między kierownicami/pedałami a szybą. Zdejmij akcesoria (koszyki, foteliki) przed transportem.
Poluzowanie mocowań
Regularnie sprawdzaj dokręcenie śrub, szczególnie po pierwszych kilometrach jazdy i przed długimi trasami.
Przed użyciem
- Sprawdź, czy wszystkie części są kompletne i nieuszkodzone.
- Upewnij się, że tylna klapa jest wystarczająco solidna.
- Rozmieść rowery równomiernie (najcięższe najbliżej pojazdu).
- Sprawdź, czy kierownice i pedały nie dotykają szyb.
- Upewnij się, że paski mocujące są w dobrym stanie.
- Sprawdź, czy bagażnik nie blokuje dostępu do haka holowniczego (jeśli dotyczy).
Parametry w praktyce
- Maksymalne obciążenie 60 kg
- Całkowita waga wszystkich przewożonych rowerów nie może przekroczyć tej wartości.
- Maksymalna waga roweru 15 kg
- Pojedynczy rower nie może być cięższy niż 15 kg.
- Moment dokręcania 1,5 Nm
- Maksymalna siła dokręcania śrub mocujących, aby uniknąć uszkodzeń.
Ilustracje i schematy

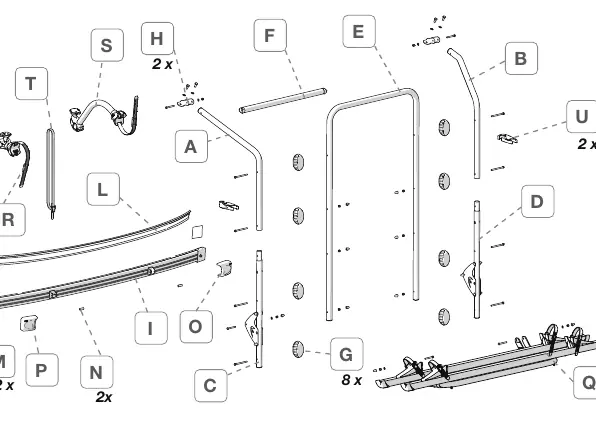

- Strona 2: Wykaz części montażowych i narzędzi.
- Strona 5: Instrukcja montażu widelca z zachowaniem 2 mm odstępu.
- Strona 6-11: Kolejne kroki montażu konstrukcji na klapie pojazdu.
- Strona 12: Sposób montażu uchwytów na rowery (Bike-Block).
- Strona 14: Schemat poprawnego rozmieszczenia rowerów i ograniczenia kątowe.
Zgodność modelu
- Dedykowany wyłącznie do Mercedes V Class.
- W wersji obniżonej wymagana listwa z oświetleniem.
- Nie używać pokrowców na rowery (Bike Cover).
