Instrukcja montażu bagażnika rowerowego Fiamma Carry-Bike VW Caddy 02094-24A
Instrukcja montażu i obsługi bagażnika rowerowego Fiamma Carry-Bike VW Caddy 02094-24A. Zawiera szczegółowe kroki instalacji, wytyczne dotyczące bezpieczeństwa oraz specyfikację techniczną.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Fiamma Carry-Bike VW Caddy (model 02094-24A) to bagażnik rowerowy zaprojektowany specjalnie do montażu na tylnych drzwiach pojazdów Volkswagen Caddy. Produkt umożliwia bezpieczny transport rowerów, zapewniając stabilność podczas jazdy.
Bezpieczeństwo i użytkowanie
Przed montażem należy upewnić się, że ściana lub tylne drzwi pojazdu są wystarczająco solidne, aby utrzymać bagażnik. Należy przestrzegać maksymalnego dopuszczalnego obciążenia oraz rozkładu masy – najcięższe rowery powinny znajdować się najbliżej pojazdu. Podczas jazdy z bagażnikiem należy zachować szczególną ostrożność, zwłaszcza podczas manewrów cofania, oraz pamiętać o ograniczeniach prędkości. Bagażnik nie pozwala na użycie pokrowców na rowery (Bike Cover).
Montaż

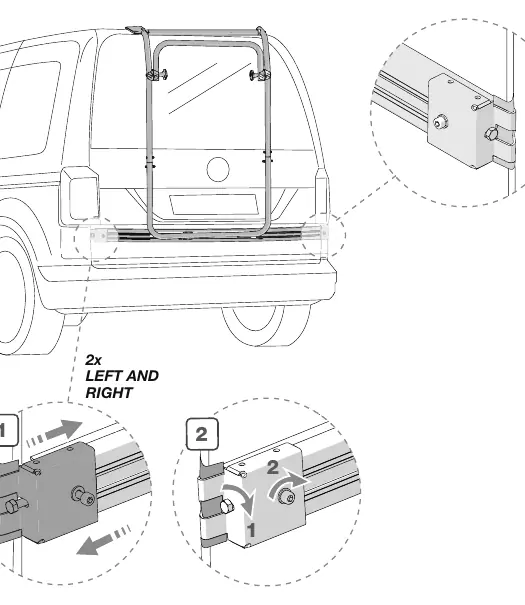

Instalacja powinna być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Proces montażu obejmuje precyzyjne dopasowanie elementów konstrukcyjnych do tylnej części pojazdu. Należy zwrócić uwagę, aby nie zamykać tylnych drzwi przed dokręceniem śrub dolnej belki, co mogłoby uszkodzić karoserię. Wszystkie połączenia śrubowe muszą być regularnie sprawdzane, szczególnie po pierwszych kilometrach oraz przed i po długich trasach.
Konserwacja
Regularnie sprawdzaj stan elementów mocujących, pasków oraz gumowych podkładek pod uchwytami. W przypadku stwierdzenia porowatości lub zużycia, elementy te należy niezwłocznie wymienić. W razie problemów technicznych należy skontaktować się z lokalnym sprzedawcą, podając dane z tabliczki znamionowej produktu.
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Uszkodzenie karoserii podczas montażu
Nie zamykaj tylnych drzwi, jeśli śruby dolnej belki bagażnika nie zostały jeszcze dokręcone.
Ograniczona widoczność świateł tylnych
Jeśli rowery zasłaniają światła pojazdu, należy zamontować dodatkową listwę świetlną.
Uszkodzenie szyby pojazdu
Podczas mocowania rowerów upewnij się, że kierownice i pedały znajdują się w bezpiecznej odległości od tylnej szyby.
Przed użyciem
- Sprawdź, czy żadne elementy nie zostały uszkodzone podczas transportu.
- Upewnij się, że ściana/drzwi pojazdu są wystarczająco solidne.
- Sprawdź, czy bagażnik jest kompatybilny z Twoim modelem pojazdu.
- Upewnij się, że posiadasz wszystkie elementy montażowe wymienione w instrukcji.
- Sprawdź, czy po montażu bagażnika zachowana jest odpowiednia widoczność świateł.
Parametry w praktyce
- Maksymalne obciążenie
- 60 kg (maksymalnie 4 rowery, każdy do 15 kg).
- Moment dokręcania śrub
- Maksymalnie 1,5 Nm dla kluczowych połączeń montażowych.
Ilustracje i schematy

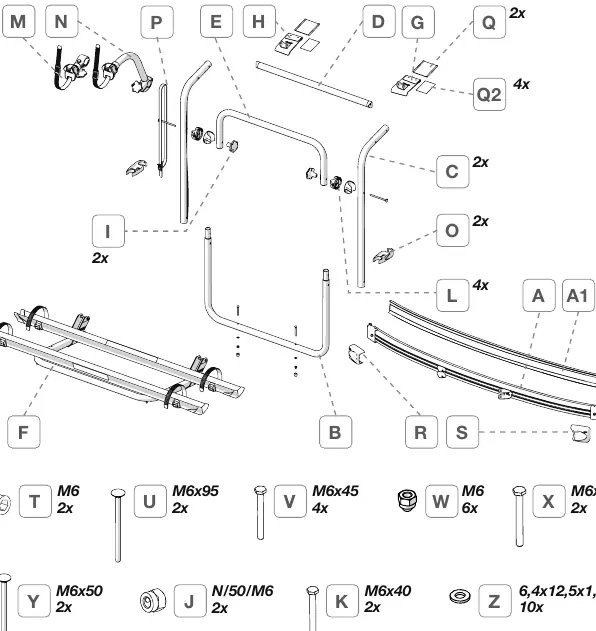

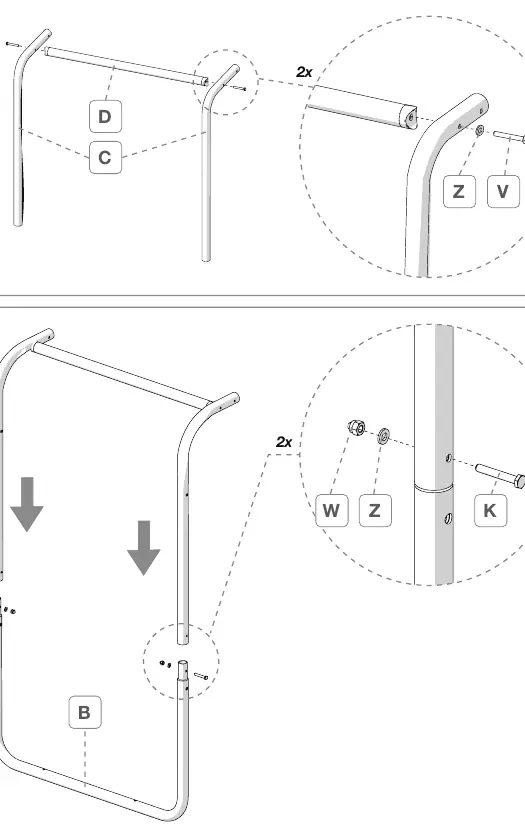

- Schemat montażu pokazuje kolejność łączenia rur konstrukcyjnych (B, C, D, E) za pomocą śrub (V, K, U) i nakrętek (W).
- Rysunki 5-7 ilustrują pozycjonowanie uchwytów na tylnej klapie pojazdu.

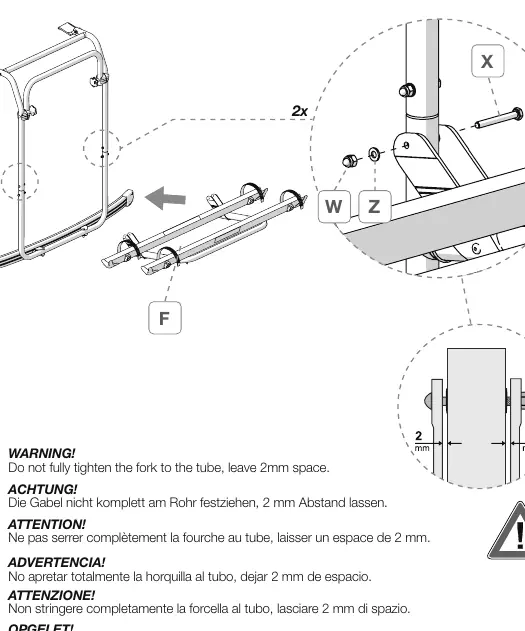

- Rysunek 20 wskazuje na konieczność zachowania 2 mm odstępu między widelcem a rurą podczas dokręcania.
Zgodność modelu
- Produkt dedykowany dla Volkswagen Caddy.
- Nie używać pokrowców na rowery (Bike Cover).
- Możliwe otwieranie tylnej klapy tylko bez zamontowanych rowerów.
