Fiamma F45 Eagle Markiza Elektryczna - Instrukcja Montażu i Obsługi
Kompletna instrukcja montażu, podłączenia elektrycznego, obsługi oraz konserwacji markizy elektrycznej Fiamma F45 Eagle. Dowiedz się, jak poprawnie zainstalować czujnik wstrząsowy, skonfigurować jednostkę sterującą i dbać o tkaninę.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu

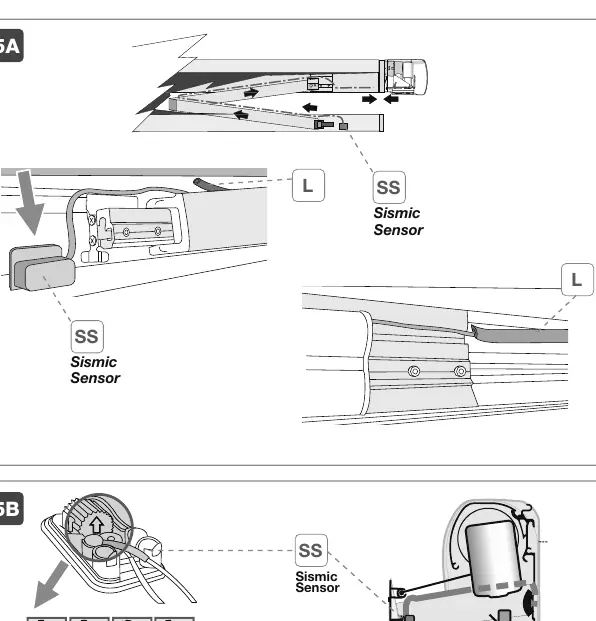

Fiamma F45 Eagle to zaawansowana markiza wyposażona w samonośne ramiona, zaprojektowana z myślą o łatwym montażu na ścianie pojazdu. Produkt charakteryzuje się wysoką jakością wykonania oraz zintegrowanym systemem elektrycznym, który zapewnia komfort użytkowania. Markiza posiada wbudowany czujnik wstrząsowy (Sismic Sensor), który automatycznie zwija markizę w przypadku wykrycia silnych podmuchów wiatru, chroniąc ją przed uszkodzeniem.
Bezpieczeństwo i instalacja
Przed przystąpieniem do montażu należy upewnić się, że ściana pojazdu jest wystarczająco solidna, aby utrzymać ciężar markizy. Instalacja powinna być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Kluczowe jest poprawne zamontowanie adaptera, który musi być idealnie wyrównany z powierzchnią ściany. Wszelkie połączenia elektryczne muszą być wykonane zgodnie z dołączonym schematem, przy użyciu odpowiednich zabezpieczeń (bezpiecznik 12A).
Podłączenie elektryczne
System elektryczny markizy wymaga zasilania 12V. Jednostka sterująca (Control Unit) powinna być zamontowana wewnątrz pojazdu w pobliżu silnika. System jest wyposażony w zabezpieczenia elektroniczne, które współpracują z mikrowyłącznikiem i bezpiecznikiem, gwarantując bezpieczną pracę. Należy pamiętać o podłączeniu przekaźnika (niebędącego w zestawie), który odcina zasilanie silnika po przekręceniu kluczyka w stacyjce, zapobiegając przypadkowemu otwarciu markizy podczas jazdy.
Obsługa i konserwacja
Markiza może być obsługiwana automatycznie za pomocą panelu sterowania lub ręcznie przy użyciu korby w razie awarii silnika. Czujnik wstrząsowy posiada regulację czułości za pomocą potencjometru (wartość fabryczna 5). Regularna konserwacja obejmuje czyszczenie tkaniny czystą wodą i miękką szczotką. Należy unikać agresywnych środków chemicznych oraz myjek wysokociśnieniowych. Markizę należy zwijać tylko wtedy, gdy jest sucha. Jeśli konieczne jest zwinięcie mokrej markizy, należy ją rozwinąć w ciągu 12 godzin w celu wysuszenia.
Usterki i utylizacja
W przypadku problemów z działaniem, takich jak nieprawidłowe zatrzymywanie się markizy, należy sprawdzić połączenia mikrowyłącznika. Jeśli bezpiecznik ulegnie przepaleniu, należy go wymienić na identyczny (T 6,3A L 250V). W razie wątpliwości lub uszkodzeń należy skontaktować się z autoryzowanym serwisem.
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Markiza nie zatrzymuje się automatycznie
Sprawdź, czy mikrowyłącznik jest poprawnie podłączony i czy nie jest uszkodzony.
Przepalony bezpiecznik
Wymień bezpiecznik na identyczny (T 6,3A L 250V). Nigdy nie używaj bezpiecznika o innej wartości.
Markiza otwiera się/zamyka odwrotnie
Odwróć polaryzację na wejściu silnika.
Przed użyciem
- Sprawdź, czy markiza jest całkowicie sucha przed zwinięciem.
- Upewnij się, że w pobliżu nie ma przeszkód (np. gałęzi).
- Sprawdź, czy zasilanie 12V jest stabilne.
- Upewnij się, że czujnik wstrząsowy jest włączony (ustawienie potencjometru powyżej 0).
- Sprawdź, czy markiza jest poprawnie zamknięta przed rozpoczęciem jazdy.
Parametry w praktyce
- Bezpiecznik silnika
- T 6,3A L 250V
- Bezpiecznik główny
- 12A
- Temperatura pracy
- +5°C / +50°C
Ilustracje i schematy

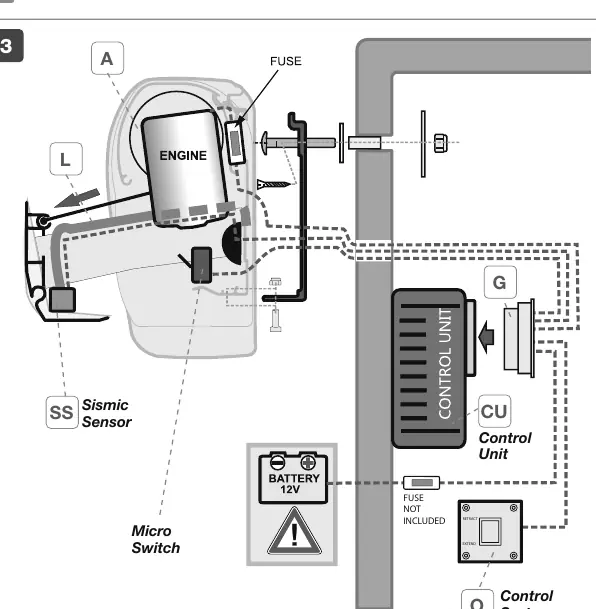

- Schemat 3: Ogólny schemat połączeń elektrycznych silnika, czujnika, mikrowyłącznika i jednostki sterującej.
- Schemat 6A: Szczegółowe połączenie jednostki sterującej z zasilaniem i silnikiem.
- Schemat 7B: Regulacja mikrowyłącznika za pomocą szczypiec.
- Schemat 9D: Regulacja czułości czujnika wstrząsowego (potencjometr).
Zgodność modelu
- Wymagane jest upewnienie się, że ściana pojazdu jest wystarczająco solidna.
- Jeśli markiza wystaje poza obrys pojazdu o więcej niż 100 mm, należy to odnotować w dokumentach rejestracyjnych pojazdu (DIN 75303 - 2019).
