Przed przystąpieniem do użytkowania kompresora Fieldmann FDAK 201552-E należy dokładnie zapoznać się z instrukcją. Najważniejszą czynnością przed pierwszym uruchomieniem jest sprawdzenie poziomu oleju w skrzyni korbowej. Urządzenie nie jest przeznaczone do zastosowań przemysłowych.
Opis urządzenia
Kompresor wyposażony jest w następujące elementy sterujące:
- Włącznik (ON/OFF)
- Regulator ciśnienia
- Manometr ciśnienia roboczego
- Manometr ciśnienia w zbiorniku
- Szybkozłącze do regulacji ciśnienia
- Zawór spustowy kondensatu
Montaż
Przed użyciem należy zamontować koła oraz gumowe stopki:
- Koła: Przełóż śrubę koła z podkładką przez koło, następnie włóż podkładkę i nakrętkę sześciokątną. Wsuń koło przez klips pod zbiornikiem i dokręć.
- Gumowe stopki: Zamocuj je na wsporniku z przodu zbiornika za pomocą dołączonych śrub, podkładek i nakrętek.
Pierwsze uruchomienie
Przed pierwszym użyciem wykonaj następujące kroki:
- Sprawdź poziom oleju – musi znajdować się w centrum czerwonego okręgu na wskaźniku poziomu oleju.
- Upewnij się, że filtry powietrza są zamontowane i dokręcone na górze głowic cylindrów.
- Uruchom kompresor bez obciążenia na 10 minut z otwartym zaworem spustowym, aby zapewnić odpowiednie smarowanie części.
Obsługa
Aby włączyć kompresor, podnieś włącznik ON/OFF. Aby wyłączyć, wciśnij go. Ciśnienie w zbiorniku jest kontrolowane automatycznie przez wyłącznik ciśnieniowy. Ciśnienie wyjściowe można regulować za pomocą pokrętła regulatora ciśnienia, obserwując wskazania manometru.
Konserwacja
- Wymiana oleju: Pierwsza wymiana po 10 godzinach pracy, kolejne co 500 godzin.
- Spust kondensatu: Codziennie po zakończeniu pracy należy spuścić skropliny ze zbiornika za pomocą zaworu spustowego.
- Filtry powietrza: Regularnie sprawdzaj i czyść wkłady filtrów powietrza.
- Zawór bezpieczeństwa: Regularnie sprawdzaj jego działanie, pociągając za pierścień.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź zasilanie i kabel. Jeśli urządzenie nie osiąga pełnej mocy, sprawdź przedłużacz (czy jest odpowiedni) oraz czy wloty powietrza nie są zablokowane. Niezadowalające wyniki pracy często wynikają z niskiego poziomu oleju.
Dane techniczne
- Zasilanie: 230V / 50Hz
- Moc: 1500W
- Pojemność zbiornika: 50L
- Ciśnienie maksymalne: 8 bar
- Prędkość: 2850 obr./min
Informacje o producencie
Fieldmann
Praktyczna pomoc
Typowe problemy
Produkt nie startuje
Sprawdź podłączenie do zasilania, stan kabla lub bezpieczniki.
Produkt nie osiąga pełnej mocy
Sprawdź, czy używasz odpowiedniego przedłużacza, czy napięcie jest wystarczające oraz czy wloty powietrza nie są zablokowane.
Niezadowalający wynik pracy
Sprawdź poziom oleju w skrzyni korbowej.
Przed użyciem
- Sprawdź poziom oleju (musi być w centrum czerwonego okręgu).
- Upewnij się, że filtry powietrza są zamontowane.
- Sprawdź, czy urządzenie jest czyste i suche.
- Upewnij się, że zawór spustowy jest zamknięty.
- Sprawdź, czy wszystkie śruby są dokręcone.
Parametry w praktyce
- Pojemność zbiornika
- 50L - objętość powietrza, jaką może zgromadzić kompresor.
- Ciśnienie maksymalne
- 8 bar - najwyższe bezpieczne ciśnienie robocze.
Ilustracje i schematy

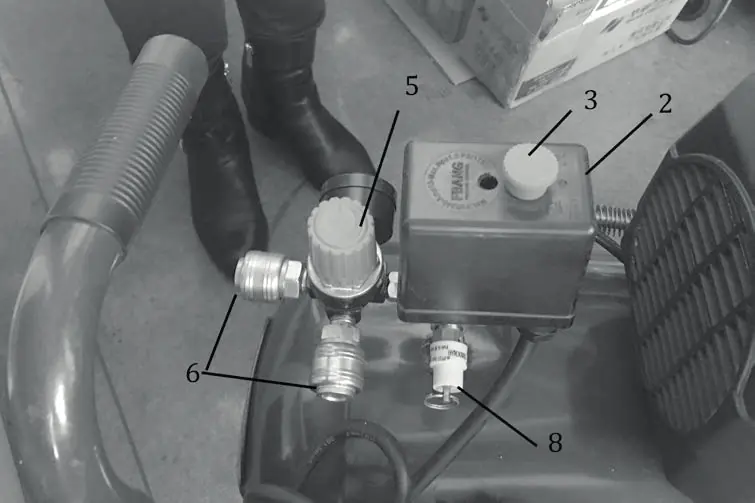

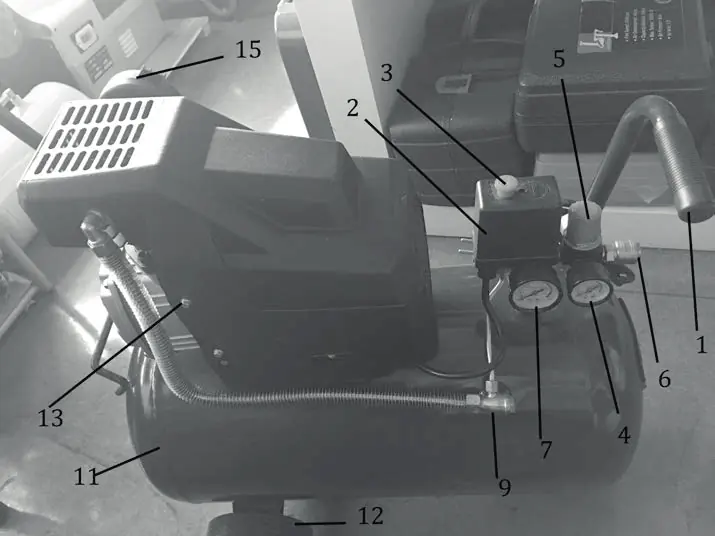

- Element 3: Włącznik ON/OFF.
- Element 4: Manometr ciśnienia roboczego.
- Element 5: Regulator ciśnienia.
- Element 6: Szybkozłącze.
- Element 11: Zbiornik.
Zgodność modelu
- Urządzenie nie jest przeznaczone do zastosowań komercyjnych, handlowych ani przemysłowych.
- Używaj tylko oryginalnych części zamiennych.
