Instrukcja obsługi kosiarki elektrycznej Fieldmann FZR 2018-E
Szybki przewodnik po instrukcji obsługi kosiarki elektrycznej Fieldmann FZR 2018-E. Dowiedz się, jak złożyć urządzenie, ustawić wysokość koszenia, bezpiecznie kosić oraz przeprowadzić konserwację noża.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kosiarka elektryczna Fieldmann FZR 2018-E to urządzenie o mocy 1000 W z 3-stopniową regulacją wysokości koszenia (20/40/56 mm) i koszem o pojemności 30 litrów. str. 14
Najważniejsze czynności
- Montaż uchwytu i kół str. 10, 11
- Uruchomienie kosiarki str. 12
Pierwsze uruchomienie
- Złóż uchwyt, zamontuj skrzynkę przełącznika, zainstaluj kosz i koła zgodnie z instrukcją na stronach 10-11. str. 10, 11
Problemy i rozwiązania
Słabe zbieranie trawy
Sprawdź, czy trawa nie jest mokra; upewnij się, że kosz nie jest pełny.
str. 13Konserwacja i reset
- Wymiana noża: odłącz zasilanie, odkręć śruby mocujące nóż (klucz imbusowy 6 mm), wymień nóż i dokręć śruby. str. 15
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 1000 W | Pobór mocy silnika | str. 14 |
| Szerokość koszenia | 320 mm | Szerokość robocza noża | str. 14 |
| Waga | 8 kg | Prázdná hmotnost | str. 14 |
Gdzie szukać w PDF
- Dane techniczne str. 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

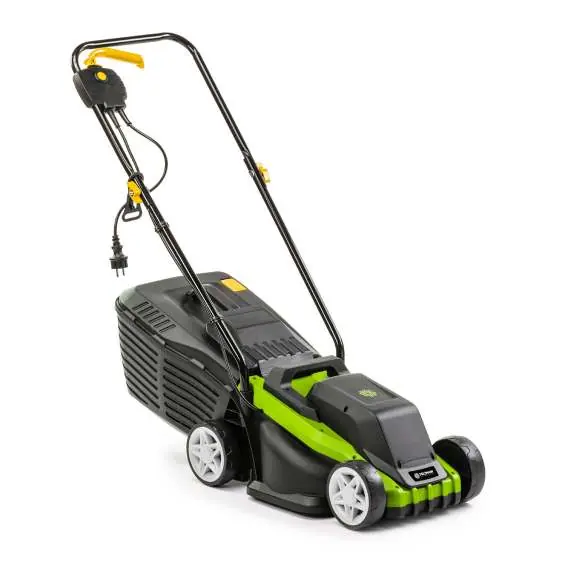

Kosiarka elektryczna Fieldmann FZR 2018-E jest przeznaczona do pielęgnacji trawników. Przed rozpoczęciem pracy należy upewnić się, że urządzenie jest w pełni zmontowane, a kabel zasilający nie jest uszkodzony. Kosiarka posiada trzy poziomy regulacji wysokości koszenia oraz kosz na trawę o pojemności 30 litrów. Należy pamiętać o zachowaniu zasad bezpieczeństwa, w tym o używaniu ochrony słuchu i wzroku oraz o koszeniu wyłącznie suchej trawy.
Opis urządzenia
Główne elementy kosiarki obejmują: spínací tlačítko (przycisk bezpieczeństwa), spínací páka (dźwignia włącznika), horní i spodní část madla (uchwyt), sběrný koš (kosz na trawę), przednie i tylne koła oraz przyłącze kabla zasilającego.
Montaż
Urządzenie dostarczane jest w stanie rozłożonym:
- Montaż uchwytu: Połącz górną i dolną część uchwytu za pomocą dołączonych śrub i nakrętek. Zamocuj skrzynkę przełącznika do górnej części uchwytu.
- Montaż kosza: Przykręć uchwyt do górnej części kosza, a następnie połącz górną i dolną część kosza.
- Montaż kół: Nałóż koła na osie, zabezpiecz podkładką i zawleczką, a następnie załóż kołpaki.
Obsługa i koszenie
Przed uruchomieniem sprawdź teren pod kątem ciał obcych. Aby uruchomić kosiarkę, naciśnij i przytrzymaj przycisk bezpieczeństwa, a następnie przyciągnij dźwignię włącznika do uchwytu. Aby wyłączyć, zwolnij dźwignię. Wysokość koszenia reguluje się w trzech pozycjach (20, 40, 56 mm) oddzielnie dla przedniej i tylnej osi. Zawsze koś w kierunku od kabla zasilającego, aby uniknąć jego przecięcia.
Konserwacja i wymiana noża
Przed przystąpieniem do jakichkolwiek prac konserwacyjnych, zawsze odłącz urządzenie od zasilania. Regularnie sprawdzaj stan noża. Jeśli nóż jest stępiony lub uszkodzony, należy go wymienić. Podczas wymiany noża używaj rękawic ochronnych. Odkręć śruby mocujące nóż (kluczem imbusowym 6 mm), wymień nóż na nowy i dokręć śruby zgodnie z kierunkiem ruchu wskazówek zegara.
Bezpieczeństwo
Nie używaj kosiarki w deszczu ani na mokrej trawie. Nie pozwalaj dzieciom na obsługę urządzenia. W przypadku nadmiernych wibracji lub uderzenia w przeszkodę, natychmiast wyłącz kosiarkę i sprawdź jej stan techniczny.
Informacje o producencie
Fieldmann
Praktyczna pomoc
Typowe problemy
Słabe zbieranie trawy
Upewnij się, że trawa nie jest mokra oraz że kosz na trawę nie jest przepełniony.
Nadmierne wibracje
Sprawdź, czy nóż nie jest poluzowany lub uszkodzony. Jeśli tak, wyłącz urządzenie i dokonaj naprawy lub wymiany.
Przed użyciem
- Sprawdź, czy kabel zasilający nie jest uszkodzony.
- Upewnij się, że wszystkie śruby i nakrętki są dokręcone.
- Usuń z terenu koszenia kamienie i inne przedmioty.
- Załóż odpowiednie obuwie i długie spodnie.
- Sprawdź, czy nóż jest ostry i dobrze zamocowany.
Parametry w praktyce
- Szerokość koszenia
- 320 mm - szerokość robocza noża.
- Wysokość koszenia
- 20, 40, 56 mm - trzy poziomy regulacji.
- Pojemność kosza
- 30 litrów.
Ilustracje i schematy
- Obr. 1: Schemat budowy kosiarki z opisem elementów.

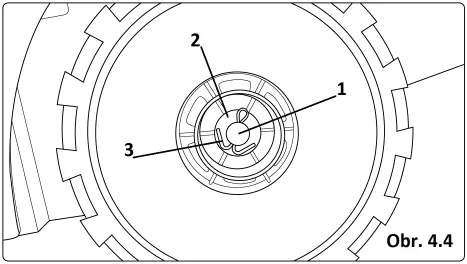

- Obr. 4.4: Instrukcja montażu kół.
- Obr. 7: Prawidłowy sposób prowadzenia kabla podczas koszenia.
Zgodność modelu
- Zasilanie: 230-240 V, 50 Hz.
- Zalecane użycie przedłużacza o długości do 30 m.
