Instrukcja obsługi pilarki łańcuchowej Fieldmann FZP 2110-E

Najważniejsze informacje z instrukcji

Pilarka łańcuchowa Fieldmann FZP 2110-E jest przeznaczona wyłącznie do cięcia drewna. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z ryzykiem odrzutu (kickback). Zawsze używaj środków ochrony osobistej: okularów ochronnych, rękawic, obuwia ochronnego oraz ochrony słuchu. Przed każdym użyciem sprawdź stan techniczny urządzenia, w szczególności działanie hamulca łańcucha oraz poziom oleju.

Opis urządzenia

Główne elementy pilarki obejmują:

• Włącznik (spust)
• Hamulec bezpieczeństwa łańcucha
• Prowadnicę z łańcuchem
• Zbiornik oleju z okienkiem poziomu
• Uchwyt przedni i tylny
• Nakrętkę mocującą prowadnicę

Montaż prowadnicy i łańcucha

Przed montażem upewnij się, że pilarka jest odłączona od zasilania. Załóż rękawice ochronne.

1. Zwolnij hamulec bezpieczeństwa (pociągnij dźwignię w stronę przedniego uchwytu).
2. Odkręć nakrętkę mocującą prowadnicę i zdejmij pokrywę koła łańcuchowego.
3. Załóż łańcuch na koło napędowe, a następnie na prowadnicę, upewniając się, że zęby tnące są skierowane w odpowiednią stronę (zgodnie z oznaczeniem na obudowie).
4. Dopasuj prowadnicę do śrub mocujących, upewniając się, że trzpień napinający wchodzi w otwór prowadnicy.
5. Załóż pokrywę i lekko dokręć nakrętkę.
6. Wyreguluj naciąg łańcucha za pomocą śruby napinającej. Łańcuch jest poprawnie napięty, jeśli w środkowej części prowadnicy można go unieść na wysokość 3-4 mm.
7. Dokręć nakrętkę mocującą.

Obsługa pilarki

Przed pierwszym użyciem napełnij zbiornik olejem do smarowania łańcucha (typu total-loss). Nie używaj zużytego oleju. Podczas pracy zabezpiecz przewód zasilający, przewlekając go przez hak w tylnym uchwycie. Aby uruchomić pilarkę, naciśnij przycisk blokady spustu, a następnie spust włącznika. Pilarka pracuje z maksymalną prędkością od razu po uruchomieniu.

Konserwacja i ostrzenie

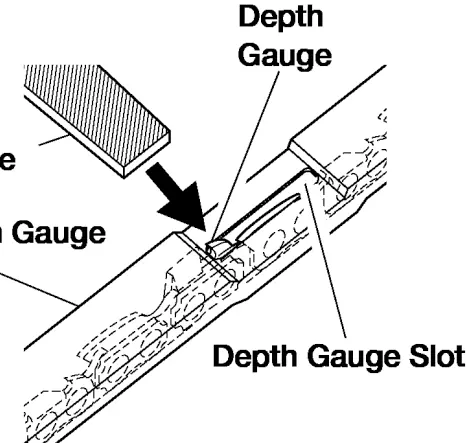

Regularnie czyść pilarkę i prowadnicę z trocin. Jeśli łańcuch jest tępy, należy go naostrzyć za pomocą pilnika okrągłego o średnicy 4 mm, używając prowadnika ustawionego pod kątem 30 stopni. Po każdym drugim lub trzecim ostrzeniu należy sprawdzić i ewentualnie skorygować ogranicznik głębokości. W przypadku przechowywania urządzenia przez okres dłuższy niż 30 dni, opróżnij zbiornik oleju, wyczyść prowadnicę i łańcuch, a następnie zakonserwuj je olejem.

Dane techniczne

Urządzenie charakteryzuje się mocą 1800 W i zasilaniem 230-240 V / 50 Hz. Długość prowadnicy wynosi 35 cm, a pojemność zbiornika oleju to 110 ml. Waga urządzenia z prowadnicą i łańcuchem wynosi 5,0 kg.
