Instrukcja obsługi wertykulatora elektrycznego Fieldmann FZV 2102-E
Szybki przewodnik po wertykulatorze elektrycznym Fieldmann FZV 2102-E. Dowiedz się, jak złożyć urządzenie, ustawić głębokość pracy, bezpiecznie uruchomić silnik oraz przeprowadzić konserwację.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby uruchomić wertykulator, naciśnij i przytrzymaj przycisk bezpieczeństwa, a następnie pociągnij dźwignię startową do uchwytu. Aby wyłączyć, zwolnij dźwignię. str. 12
Najważniejsze czynności
- Montaż uchwytu i kosza str. 9, 10
- Regulacja głębokości pracy str. 12
- Czyszczenie urządzenia str. 13
Pierwsze uruchomienie
- Zmontuj uchwyt i kosz zgodnie z instrukcją. str. 9, 10
- Sprawdź obszar pracy i usuń ciała obce. str. 6
- Podłącz do zasilania i uruchom przyciskiem bezpieczeństwa oraz dźwignią. str. 12
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Silnik przeciążony/zablokowany
Wyłącz urządzenie, odłącz od prądu, usuń przeszkodę, odczekaj na reset mechanizmu.
str. 13Konserwacja i reset
- Mechanizm zabezpieczający resetuje się automatycznie po zwolnieniu dźwigni startowej i usunięciu przyczyny przeciążenia. str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 1300 W | Moc znamionowa | str. 14 |
| Szerokość robocza | 32 cm | Szerokość pracy | str. 14 |
| Pojemność kosza | 40 l | Pojemność zbiornika na trawę | str. 14 |
| Waga | 11,0 kg | Masa urządzenia | str. 14 |
Gdzie szukać w PDF
- Opis części str. 8
- Wymiana noży str. 11
- Dane techniczne str. 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wertykulator elektryczny Fieldmann FZV 2102-E służy do napowietrzania trawników w ogrodach prywatnych. Przed użyciem należy bezwzględnie przeczytać instrukcję, sprawdzić stan techniczny urządzenia oraz upewnić się, że w obszarze pracy nie ma ciał obcych (kamieni, gałęzi). Nie należy używać urządzenia w deszczu ani w wilgotnych warunkach.
Opis urządzenia
Urządzenie składa się z głównego korpusu, uchwytu prowadzącego, kosza na trawę oraz wałka wertykulującego. Kluczowe elementy to wyłącznik główny, blokada bezpieczeństwa, regulacja głębokości pracy oraz dźwignia startowa.
Montaż urządzenia
- Uchwyt: Zamontuj dolne części uchwytu za pomocą śrub. Następnie przykręć środkową część z zaciskiem kabla zasilającego, używając dźwigni szybkiego montażu. Na końcu zamontuj górną część uchwytu i przymocuj kabel za pomocą plastikowych klipsów.
- Kosz na trawę: Złóż stalową ramę i umieść ją w tekstylnym koszu, zabezpieczając wszystkie zaczepy.
- Instalacja kosza: Podnieś pokrywę ochronną z tyłu wertykulatora i zawieś zmontowany kosz na punktach mocowania.
Ustawienia i obsługa
Głębokość pracy wertykulatora nie powinna przekraczać 3 mm. Zbyt duża głębokość może prowadzić do uszkodzenia silnika lub trawnika. Do regulacji służy pokrętło regulacji głębokości pracy.
Uruchamianie: Naciśnij i przytrzymaj przycisk bezpieczeństwa, a następnie pociągnij dźwignię startową do uchwytu. Aby wyłączyć urządzenie, zwolnij dźwignię startową.

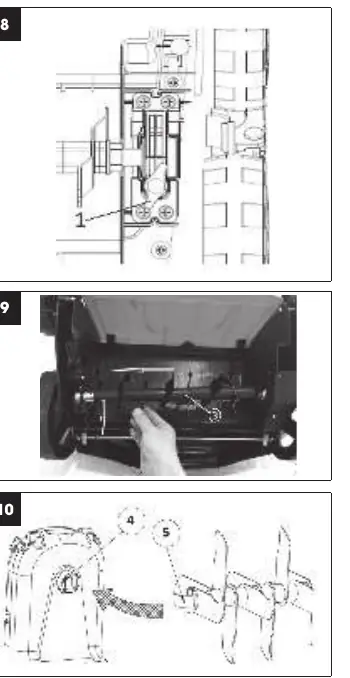

Wymiana noży
Przed wymianą odłącz urządzenie od zasilania i załóż rękawice ochronne. Odkręć śrubę na spodzie obudowy, wyjmij wałek pod kątem, wsuń nowy wałek tak, aby trzpień pasował do wału napędowego, a następnie dokręć śrubę zabezpieczającą.
Konserwacja
Po każdym użyciu oczyść urządzenie z trawy i zanieczyszczeń. Nie używaj bieżącej wody ani myjek ciśnieniowych. Regularnie sprawdzaj dokręcenie wszystkich śrub i nakrętek.
Dane techniczne
- Moc znamionowa: 1300 W
- Szerokość robocza: 32 cm
- Głębokość robocza: +10 do -12 mm
- Pojemność kosza: 40 l
- Waga: 11,0 kg
- Klasa ochrony: IPX4
Informacje o producencie
Fieldmann
Praktyczna pomoc
Typowe problemy
Silnik przestaje działać podczas pracy
Zadziałał mechanizm zabezpieczający przed przeciążeniem. Wyłącz urządzenie, odłącz od prądu, usuń przeszkodę, odczekaj kilka minut i spróbuj ponownie.
Słabe efekty wertykulacji
Sprawdź zużycie noży/sprężyn i w razie potrzeby wyreguluj głębokość pracy.
Przed użyciem
- Sprawdź, czy wszystkie śruby i nakrętki są dokręcone.
- Upewnij się, że mechanizmy bezpieczeństwa (dźwignia, pokrywa) nie są uszkodzone.
- Oczyść obszar pracy z kamieni, gałęzi i innych przedmiotów.
- Załóż solidne obuwie i długie spodnie.
- Sprawdź stan kabla zasilającego.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Szerokość 32 cm
- Szerokość pasa trawnika obrabianego w jednym przejeździe.
- Głębokość +10 do -12 mm
- Zakres regulacji wysokości noży względem poziomu gruntu.

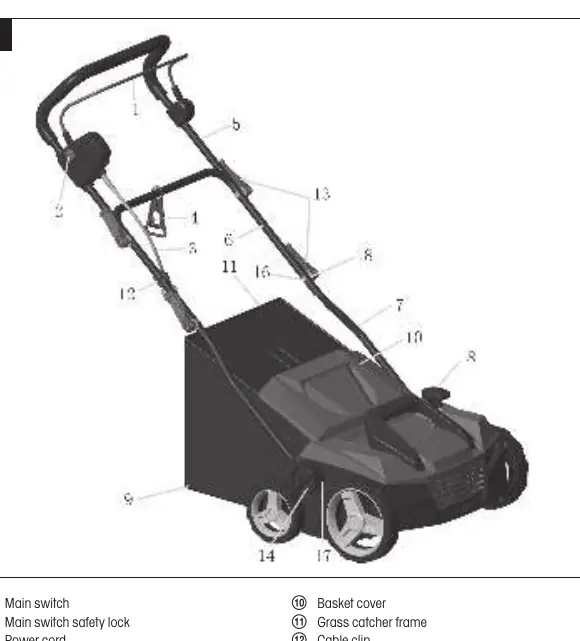

Ilustracje i schematy
- 1: Wyłącznik główny
- 2: Blokada bezpieczeństwa
- 8: Regulacja głębokości pracy
- 9: Kosz na trawę
- 13: Dźwignia szybkiego montażu
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku prywatnego w ogrodach.
- Nie używać w parkach publicznych, obiektach sportowych, na drogach ani w rolnictwie.
